开源虚拟示波器

100MHz双踪数字存储

FastDSO 系列 YG-2210A

提供源代码，含源代码，开源项目助你成功

评估包（含可执行程序和原理图，不含源码）下载

【简介】

这是一个完整成熟的产品，您可以把它当作一个工具用于自己的工作中，也可以从中学习到很多内容，可以把它作为毕业设计的课题，甚至发挥自己的能力把它做得更好。

传统的示波器虽然功能齐全，但是体积大、重量重、成本高、等一系列问题使应用受到了限制。有鉴于此,基于PC的虚拟示波器就应运而生，它成本低，使用灵活，功能丰富。

本仪器采用32位处理器@100MHz主频，FPGA，高速A/D，高速运放，高速程控增益放大器设计，实现了专业示波超才具备的触发灵敏度调节，交替触发，电平触发，硬件电平平移等，独创的等效采样技术，完全由FPGA完成等效采样，实现对高频周期信号的测量。超高性价比！

软件设计上充分考虑用户的使用习惯,设计了非常易用直观的操作方法,同时功能也非常丰富,充分考虑各种应用场合,增加一些普通示波器没有的却又实用的功能,我们不仅是仪器的开发者也是使用者，多年从事各种各样的电子产品开发,从自身的使用经验出发,让用户有一个非常好的使用体验。

本仪器最重要的一点是，软件、固件、FPGA程序都可以在线升级，随时享受我们的升级服务，永不落伍。

【发货清单】

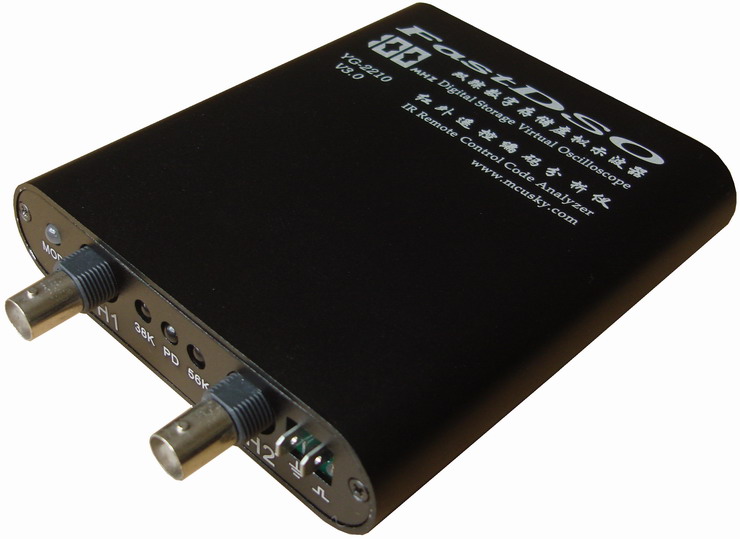

产品名称：开源100MHz双踪数字存储虚拟示波器
　
配套软件1：官方100MHz双踪数字存储虚拟示波器-专业版(闭源）

配套软件2：开源版软件（含上位机源代码、下位机源代码、FPGA源代码）（通过网络交付）

采样设备：标配 YG-2210A V3.0 开源版

其它配件：100MHz P6100探头1对，USB通信线，软件光盘

注：这个型号是纯示波器，虽然盒子上印有红外编码分析仪，但不具备此功能。

【开源内容】    项目芯片 开发语言开发环境 开放程度
PC软件PCC++C++Builder 6.0完全可编译，不含库
下位机固件LPC2142C++ADS1.2完全可编译，不含库
FPGA EP1C3T100C8N原理图输入    + VHDLALTIUM DESIGNER SUMMER 08 + QUARTUS5.0完全可编译特别说明:
1、为了防止有人直接盗版本产品，在不影响用户对代码学习的基础上：
A、我们不提供原理图原始文件，只提供PDF格式，并隐去模拟通道部分元器件参数，请参考评估包中原理图纸。
B、不提供PCB图文件。
C、不提供Bootloader任何代码(Bootloader是类似于ISP的监控程序，用于通过USB下载更新固件)。
2、我们不提供开发环境，请用户根据上面开发环境版本信息在网上自行下载安装，网上都能找到教程，要学会从网络中吸收营养。源码包中会附上第三方USB控件。
3、推荐一本FPGA设计参考书《Altium Designer完全电路设计---FPGA篇》，本人正是从这本书0起步学习FPGA设计，最终完成本示波器设计。
【可学习的知识点】
                              上位机C++Builder 6.0编程
                              下位机ARM处理器开发方法。
                              FPGA开发：VHDL编程、简单易用的原理图输入法开发FPGA，通过CPU直接配置FPGA的方法。
                              下位机与PC机通过USB通信的方法。
以上说的是大的方向，实际可以学到更多细节的东西。

【软件特点-开源版】                               WINDOWS编程，界面友好、漂亮，您可以设定自己喜爱的界面。
                              简便直观的操控方式，类似台式示波器面板，大部分操作可通过鼠标和热键实现，用起来得心应手。
                              绘图方式：点、线。
                              电压表，支持真有效值、峰峰值、平均值显示，大字符显示。
                              频率计，大字符显示。
                              波形反相显示。
                              波形放大，缩小显示。
                              余辉显示。
                              电压测量，时间测量。
                              自动设置功能，自动根据输入电压和频率设定合适的采样量程和时基。
                              信号发生器。
                              波形存储管理功能，自动保存历史波形、波形收藏夹、临时存储。
                              自动保存最后一个波形。
                              波形数据导出为文本文件、EXCEL文件。示波窗另存为BMP、JPG文件，或复制到剪贴板，方便贴到其它软件中编辑。
                              全面支持简体中文的Win98、WinMe、WinNT、Win2K、WinXP、Win2003、Vista操作系。
【采样器特点】
                              CPU: NXP ARM7    LPC2142 32位处理器
                              FPGA: EP1C3T100C8N
                              ADC: AD9288-100 双通道100MHz采样
                              高速运放，高速程控增益放大器设计，实现了丰富的功能，比市面上同价位产品功能更强更多。
                              USB2.0接口，快速传输数据。
                              自动调零，手动校准功能，每台仪器都有独立的校准参数，这些参数包括每个通道每个量程的调零值、每个通道每个量程的增益控制值，均存放在仪器上。
                              支持通过USB接口在线刷新固件程序和FPGA程序。
                              贴心设计，特别设置一个电源开关，不用时直接关闭电源开，不必拔下USB线，方便又环保。
                              探头地线接有保险电阻，防止测量时电位差损坏设备。
                              信号输入端接保护二极管，防止过压损坏设备。
                              自带信号发生器。
                              纯黑设计，高雅华贵中又透露出古典气质。
【技术指标】

通道数	双通道
最高采样频率	实时采样100MHz
时基	23档
时基误差	±0.01%
输入电压	-25V - +25V(1:1探头) -250V - +250V (10:1)
程控增益	10档,从 5.00mV/div 到 5.00V/div (1:1探头)
输入保护	Diode 嵌位
触发信号源	CH1，CH2，交替
触发方式	边沿触发、电平触发（电平时间可调通过鼠标调节）
触发沿	上升沿，下降沿
触发电压	可调,软触发
触发灵敏度	可调（鼠标调节）
触发模式	单次触发、连续触发、自动、自由
探头	X1、X10
输入阻抗	1 MΩ,10 pF
耦合	DC、AC、GND
A/D分辨率	每通道 8 位
采样深度	可调，单通道最大6.6K，最小256字节，双通道最大2*3K
信号发生器	方波(1Hz-10MHz)、正弦波(1Hz-5KHz)、三角波(1Hz-5KHz)、锯齿波(1Hz-5KHz)
预采样	0%，25%，50%，75%
在线升级固件	支持
接口	USB2.0
工作电流	<400mA
体积	123 X 108 X 26 mm

　【应用领域】

研发机构、质检部门、维修等。

各种电子产品研发测试用。

高低频信号测试。

高校实验室。

野外作业及其它便携应用场合。

工程师人手必备。

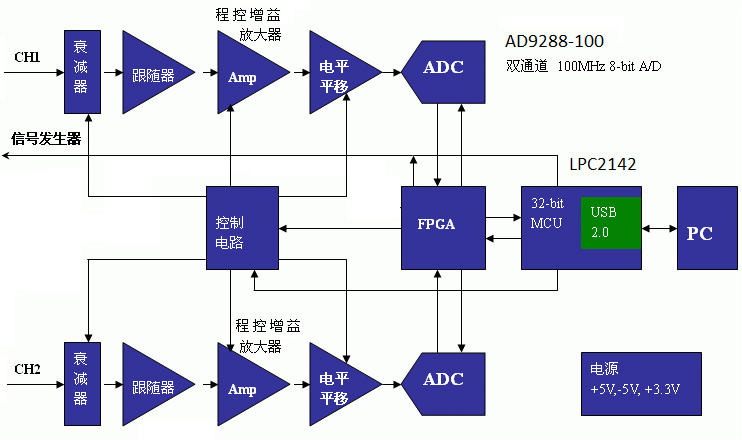

【仪器框图】

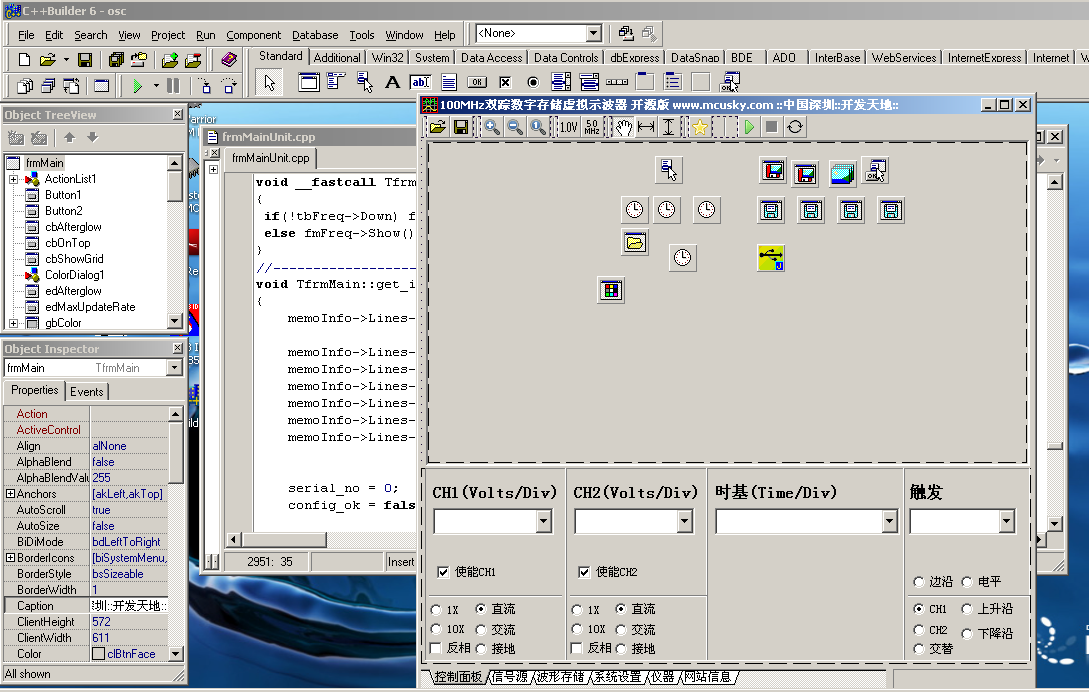

【开源版---开发环境、软件界面，点击看大图】

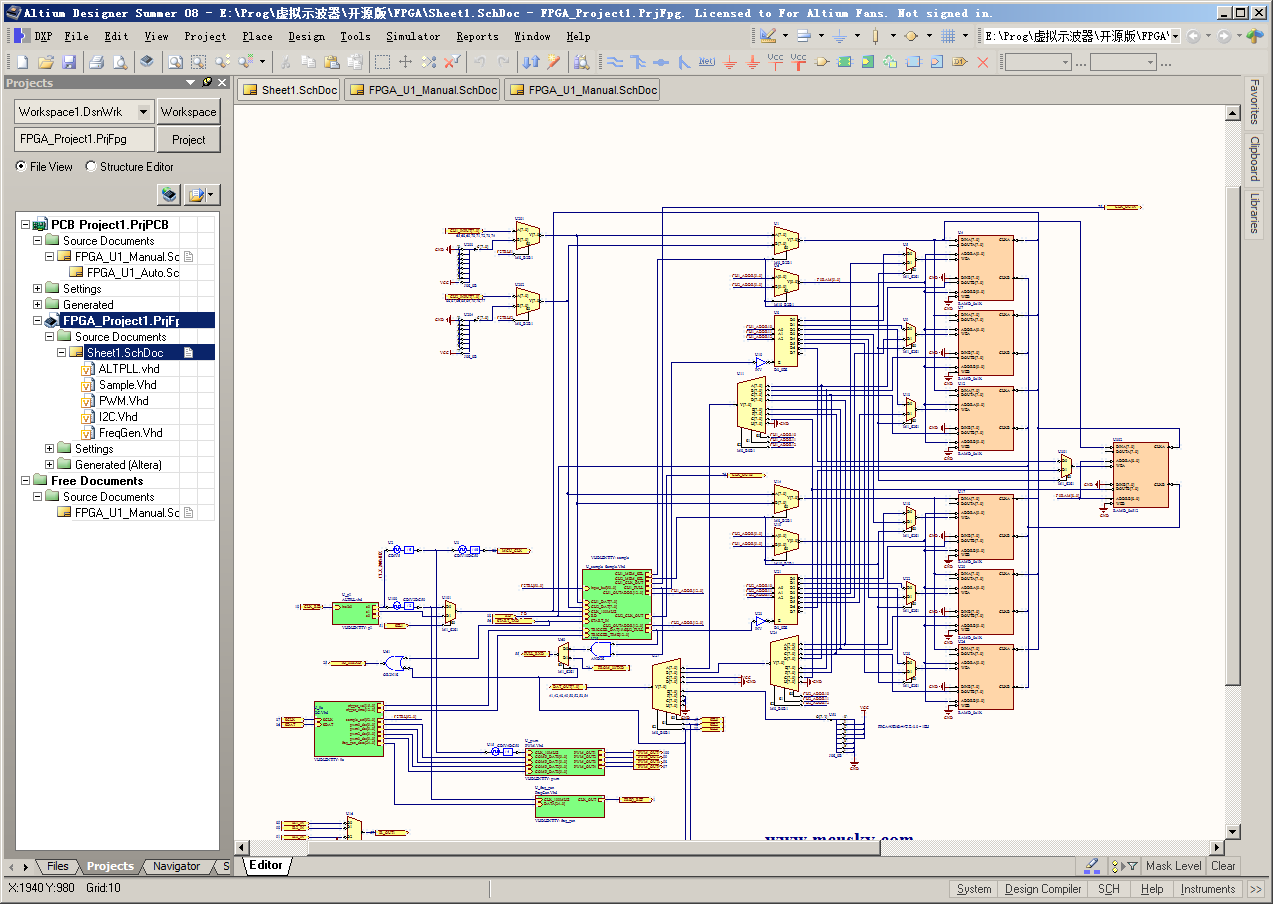

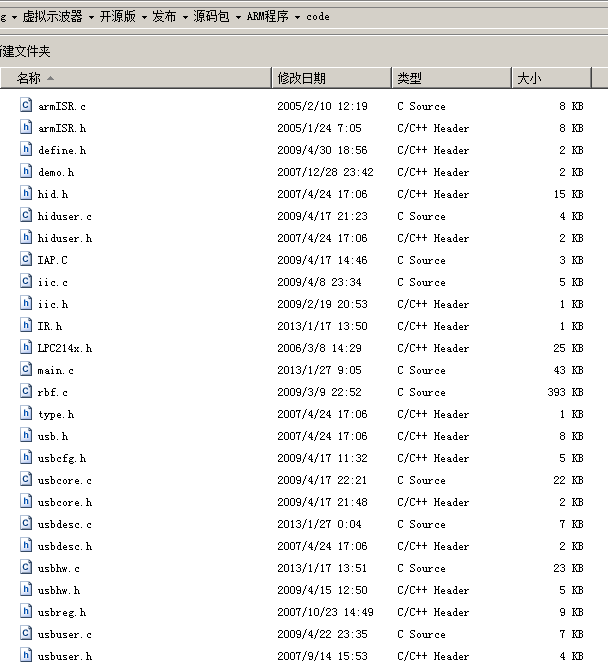

【开源版---ARM7(LPC2142)开发环境】【开源版---FPGA开发环境，点击看大图】【开源版---源码列表】
