尺寸最小的STM32开发板-攸米板

只看该作者 · 2013-6-3 11:26

本帖最后由 quyifei 于 2013-9-9 20:16 编辑

如需购买攸米板，请访问 http://item.taobao.com/item.htm?spm=a1z10.1.w4004-1973686007.2.gn3NL6&id=25384036540

在我学习STM32的过程中，总感觉目前市面上的开发板不太顺手，它们的功能实在是太多了，尺寸也偏大。我做一个项目，往往用的是STM32的几个功能，例如有的项目仅仅用的是USART，如果用目前市面上的开发板，面积太大了，而且每次都要用杜邦线连接，接触不可靠，非常不方便硬件原型在现场的测试。而如果每次都要自己设计PCB并且加工焊接话，那费用和时间都多了去了，不合算。于是我萌生了自己做开发板的想法。

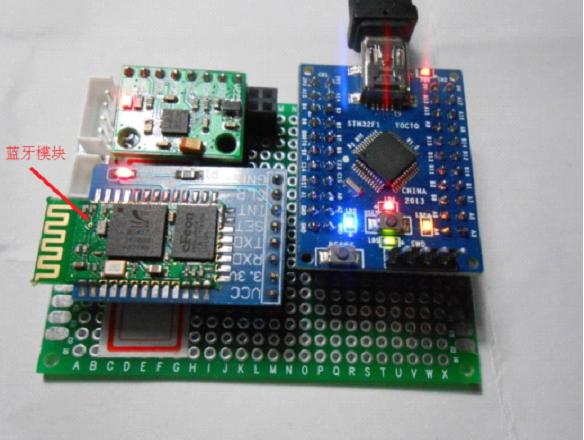

我要做的开发板，首先要尽可能的小，所有的IO引脚要引出，并且能够插到普通的洞洞板上。现在可以买到很多的硬件模块，例如蓝牙模块，声音模块，LCD模块，键盘模块，wifi模块，SD读卡器模块等等。按照项目的实际需要把它们和我的开发板统统插到一个洞洞板上，然后用很细的焊线连在一起，就可以非常方便的快速实现硬件原型，调试和实验都很快。

基于以上的想法，经过2轮的设计和试制，以及2个月的测试，我对我的小板子非常的满意。于是做了个小批量，在淘宝出售（yifei-stm.taobao.com)。我搜索了淘宝和百度，可以肯定的说它是市面上尺寸最小的STM32开发板，我给它取名攸米板。攸米，英文是Yoctometer，是10的-24次方米，是目前最小的长度单位。攸米就代表了它的小。

只比1元硬币略大哟！麻雀虽小，但是五脏俱全哟！

小尺寸，28.0 X 35.5mm
核心芯片采用意法半导体的STM32F103V8T6，低成本高效率的ARM Cortex M3核心芯片。
USB接口提供5V电源，也可以外接5V。
5V或者3.3V均可作为电源输出。
4个LED灯用于运行初始板载LED测试程序。
2个按键，RESET和 USER
2个扩展接口CN1和CN2引出STM32F103V8T6所有I/O引脚，方便扩展, CN1和CN2的距离保证可以插入任何2.54mm标准的洞洞板中，方便快速实现原型。
4线SWD调试接口，支持JLink和ST-link，兼容3线SWD接口

系统是否可靠，供电系统非常关键。本版严格参照data sheet中推荐的供电方案，解耦电容一个都不少。电源芯片输入和输出端各有一个高品质钽电容，确保供电的稳定可靠。

用它能做什么的？只要是芯片能做的事情它都能做。下面给出几个例子。
