◆ 采用TI AM335X系列处理器，最高720MHz高速ARM Cortex-A8核心；
◆ 准确定位工业控制领域，低功耗、低成本、高集成度核心模块+定制底板应用；
◆ 提供管脚复用图表，客户可以精准匹配核心板管脚复用，实现更多应用；
◆ 提供底板全部资源（含PCB文件）让您快速完成底板硬件设计，缩短研发周期；
◆ 批量订购：可选 DDR2（max）:512MB，Nandflash（max）:64Gb，保证流畅的运行及存储空间；
◆ 板载2路千兆网卡、多路RS232/485、2路CAN总线、GPMC总线等工业接口；
◆ 核心板可全部升级工业级器件，高端B to B连接件，稳定适用于各种现场环境；
◆ 预装可选Linux3.2、Android4.0.3操作系统，提供丰富例程及源代码；

产品定位
　　核心模块+定制接口底板应用!
　　工业低功耗、低成本、高集成度;
　　可提供完整的设计资料;
　　可以根据需要委托定制;
　　提供接口底板(PCB)源文件
应用接口
　　丰富的应用接口!
　　2路10/100/1000M 以太网接口;
　　5路RS232/RS485接口;
　　2路 CAN 总线接口;
　　LCD & VGA显示接口；
　　......
可扩展性
　　灵活的总线可扩展性!
　　GPMC总线接口;包含地址线、数据总线、片选;
　　方便您扩展连接DSP、FPGA、扩展光网口、GPIO等等外设;
高稳定性
　　进口工业级B to B 连接器件!
　　核心板与底板连接可靠、稳定;
　　2 x 100 pin 0.8 间距;
　　优异的电气性能及环境性能
　　后续TI公司推出AM335X芯片的主频达1Ghz，该插件让稳定性更好
　　......
安赛卓尔科技优势：
1、专业技术服务，同行难以跨越
2、不断更新的软件资料，安卓系统、Linux系统、
wince系统，后续免费提供资料
3、专业的工业接口设计，充分扩展，是其他公司难以提供的
4、超高性价比、优秀的解决方案
5、与国内多家公司和厂家建立战略合作伙伴关系
选择安赛卓尔，选择一个合作伙伴
AM335X的优点有如下几个：

第一：该器件是最实惠的Cortex-A8 处理芯片，这个对中国市场至关重要，甚至是决定性的因素。
第二： TI 史上公开资料最全的一个芯片。
第三：产品定位最清晰的一个工业控制MCU
第四：唯一一个集成2个MAC的ARM.
第五：目前唯一支持Androd 4.0, 而且同时支持3个操作系统 Linux, Android, WinCE。安赛卓尔电子科技推出的AM335X开发板已完美支持上述3种操作系统，经国内多家厂商的使用，已在工业控制、医疗电子、节能环保、智能交通、能源节能、电力系统、通讯系统、纺织行业、数控行业、汽车电子、工业触摸屏控制系统、机器人视觉、媒体处理无线应用、数字家电、车载设备、通信设备、网络终端等环境恶劣场合广泛应用。

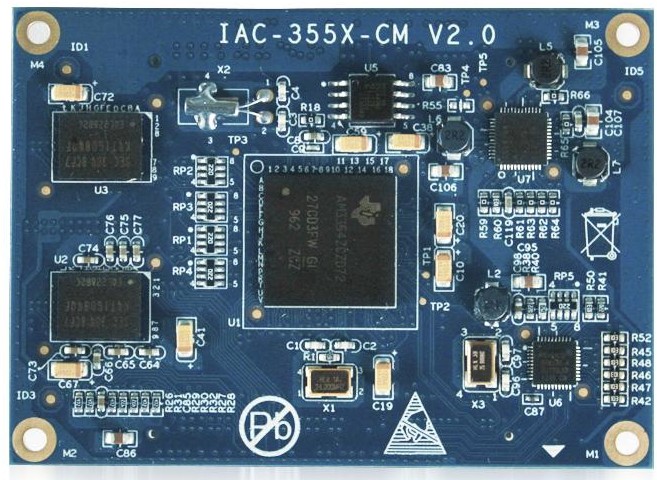

核心板
　　采用高密度6层板(沉金)设计，体积仅名片大小，集成了CPU、DDR2 RAM、NandFlash、DataFLash、千兆网卡、采用5V直流供电，超低功耗，2 x 100 B to B 接插件引出各种常用接口资源，核心板与AM335X-ARM Cortex-A8系列处理器全部兼容，用户可根据需要选择不同型号的处理器芯片以适当降低成本，此种选择只适合于批量用户。
注意：IAC-335X-Kit产品板标配AM3354处理器，以满足广大用户降低成本的要求，其余型号均为拼脚兼容，仅供批量用户选择!
　　核心板(IAC-335X-CM)资源说明：

　　CPU处理器
　　• TI AM335X，ARM Cortex-A8内核
　　• 主频最高720MHz
　　DDR RAM内存
　　• 256MB DDR2 RAM，133MHz,16bit数据总线，(批量可选最大扩展512MB)
　　FLASH存储
　　• 板载2MB Dataflash
　　• 板载256M*8bits NandFlash 可根据客户要求更换大容量或者工业级芯片 (批量可选最大扩展64G)
　　接口资源
　　• 2*100 B to B 接插件，抗震易插拔
　　板载其他资源
　　• AR8035网络芯片，完美支持10M/100M/1000M网口自适应，采用RGMII模式
　　• 电源管理，单5V输入，输出核心板需要的所有电压
　　PCB规格尺寸
　　• 采用6层PCB板高精度工艺，具有最佳的电气性能和抗干扰性能
　　• 74 x 53 x 1.5mm
　　温湿度工作参数
　　• 工作温度：-20°C~ 70°C 批量用户可定制-40°C~ 85°C工业级温宽
　　• 工作湿度：5%到95%，非凝结
　　超低功耗
　　• 5V直流电压供电，单板超低功耗，小于2W
　　操作系统支持
　　• Linux3.2.0 + QT4
　　• Android 4.0.3
　　评估板底板(IAC-335X-Kit)资源说明：

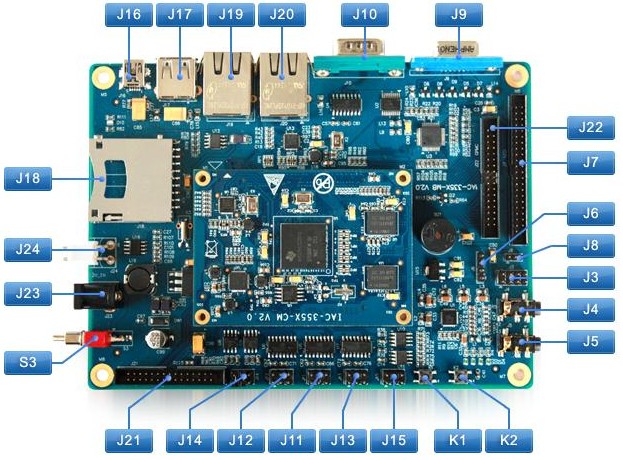

　　评估底板器件位置图

标号名称功能
J3 音频接口音频播放输出等
J4 音频输出双声道音频输出
J5 音频输入双声道音频输入
J6 ADC接口 4位AD输入
J7 LCD接口 LCD液晶屏接口
J8 LCD供电 LCD接口供电
J9 VGA接口 VGA视频输出
J10 调试串口下载、通信
J11 COM2/3 3线串口
J12 COM4/5 3线串口
J13 COM1 3线串口
J14 485接口 2路RS485
J15 CAN接口 CAN总线
J16 USB Device USB 高速OTG
J17 USB host USB 2.0高速host
J18 SD卡接口 SD/MMC卡接口
J19 以太网接口1 10/100/1000M以太网
J20 以太网接口2 10/100/1000M以太网
J21 GPIO、SPI接口扩展外围设备
J22 GPMC接口扩展外围设备
J23 电源输入接口开发板电源输入
J24 电源接口 12V 电源输入可选接口
K1 唤醒按键系统唤醒功能
K2 复位按键系统复位功能
S3 电源开关电源开关
　　PCB规格尺寸
　　• 采用4层板高精度工艺
　　• 142 x 112 8 1.5mm
　　温湿度工作参数
　　• 工作温度：-20°C~ 70°C 批量用户可定制-40°C ~ +85°C工业级温宽
　　• 工作湿度：5%到95%，非凝结
　　Linux软件特性

标号	名称	功能
交叉编译器	arm-arago-linux-gnueabi.tar.gz	TI 官方提供
U-boot	版本;U-boot 1.3.4	提供U-boot源代码
	可对应支持烧写到DataFlash和NandFlash启动	提供U-boot源代码
	支持串口烧写、SD卡、TFTP网络更新	提供U-boot源代码
Linux内核	版本：3.2.0
	RTC驱动，支持掉电精准保存时间	提供测试程序以及源代码
	CAN总线驱动	提供测试程序以及源代码
	千兆网口驱动	提供测试程序以及源代码
	音频驱动	提供测试程序以及源代码
	LCD驱动，支持640×480、800×600、1024×768、1280x800等分辨率，最大2048×2048	特殊LCD可提供调试服务
	触摸屏驱动，支持4线电阻屏	提供测试程序以及源代码
	串口驱动	提供测试程序以及源代码
	ADC驱动	提供测试程序以及源代码
	USB驱动，支持鼠标\键盘\优盘\打印机\WiFi\蓝牙\摄像头\条码扫描\摄像头等	支持各种USB外设，可提供调试服务
	SD卡驱动	支持大容量SD卡存储
UBI文件系统	文件系统	提供源代码
QT例程	QT开发环境	QT例程
PC端开发环境	提供ubuntu 12.04、 Linux系统、VMware 9.0.2虚拟机并提供配套开发环境搭建手册	方便客户做二次开发

　　IAC-335X-Kit评估板软件及技术支持：
　　• 客户使用开发过程中遇到的和产品相关的问题
　　• 根据客户需求进行系统的裁剪
　　• 根据客户的需求，辅助开发相关驱动
　　• 根据客户的具体需求，进行底板的定制开发(另收费)
　　订货清单：

产品名称	IAC-335X-Kit Cortex-A8开发板
标准配件	(1)12V/2A电源 (2)1条交叉串口线 (3) DVD开发光盘 (4)4条RS232串口线 (5)精美包装盒
光盘资源	Linux	编译工具	交叉编译器arm-arago-linux-gnueabi
		工具软件	配套终端、烧写、下载工具
		器件手册	底板主要元器件的datasheet
		使用手册	所有开发使用用户手册
		镜像文件	MLO、u-boot、内核、文件系统的镜像文件
		测试源码	所有接口的测试例程以及源码
		系统源码	包括bootloader、kernel、内核、文件系统、QT 源代码、madplay
		原理图	底板PDF原理图
		ubuntu	ubuntu-12.04-desktop-i386
	Android	工具软件	配套终端、烧写、下载工具、同步软件
		器件手册	底板主要元器件的datasheet
		使用手册	所有开发使用用户手册
		镜像文件	MLO、u-boot、内核、文件系统的镜像文件
		源代码	包括u-boot、kernel、内核、文件系统
		原理图	底板PDF原理图
选配LCD（另外付费）	4.3’LCD模块+四线电阻触摸屏+数据线
	5.6’LCD模块+四线电阻触摸屏+数据线
	6.4’LCD+四线电阻触摸屏+数据线+逆变器
	7’LCD模块+四线电阻触摸屏+数据线
	8’LCD模块+四线电阻触摸屏+数据线
	10.4’LCD+四线电阻触摸屏+数据线+逆变器
选配模块（另外付费）	TTL转LVDS模块
	TTL转VGA模块
