       自古以来人长期于日光下工作,直至日落而息,人工光源的出现使得人们的生活可延伸至夜晚,因此智能照明的目标之一为提供人们如同日光般的人工光源,在整体照明市场中 ,由于LED 较传统照明具有 体积小、寿命长、耗电量小、驱动电压低、色彩纯度高等特性,因此不論在手机背光源、交通号志、汽車光源以及户外大型广告牌等都有广泛的应用。


在这期的LED 照明专题上 , 友尚集团推出旗下多品牌代理产品线,期望能提供更多样内容,满足设计者的需求与重要参考,一起来为更节能减碳的目标努力

对于LED 球泡灯的解决方案,大致可区分为光源部份与电源部份,以下就为各位逐一介绍与说明

列举10W LED 球泡灯做为取代市场上60W规格的白炽灯泡的方案组合:


成品功率
10W
电源效率
85%
散热
体积
110*60mm
光学
色温
5700 K
亮度
800LM
演色性
>70
整体光效 :依您规范的规格做依据,各家都可以符合。

【系统方块图】

【规格说明】

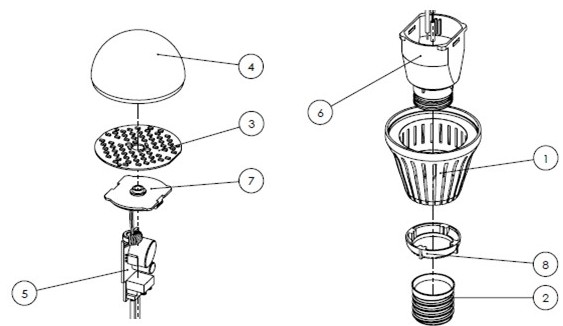

构成LED Bulb 主要有几个部份 : 光源, 机构, 电源三部份 (详如分解图)


Item
Parts Description
Q’ty
Item
Parts Description
Q’ty
1
Aluminum Kit
1
5
Power
1
2
E27
1
6
Power Box
1
3
Light Board
1
7
Power Box Cover
1
4
Cover
1
8
Insulating Ring
1




















光源部份 :
在相关代理产品线中 , 有Philips-Lumileds / Samsung LED / AOT / Lumenmax (琉明斯) 等产品线产品可提供

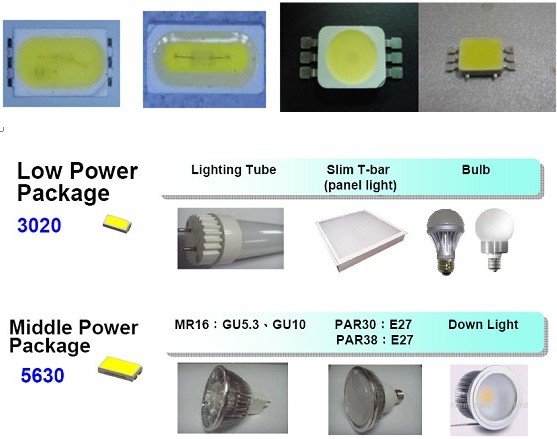

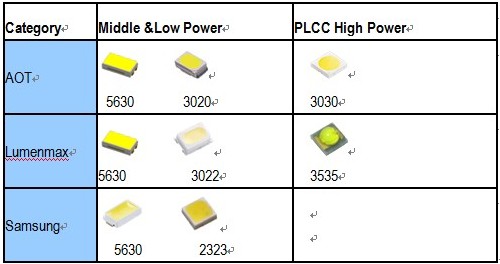

用于球泡灯的产品规格有3030(1W), 5630(0.5W), 5630(0.2W), 3022(0.2W)等封装的LED



三星 LED 产品于 T8 灯管上的运





【方案介绍】

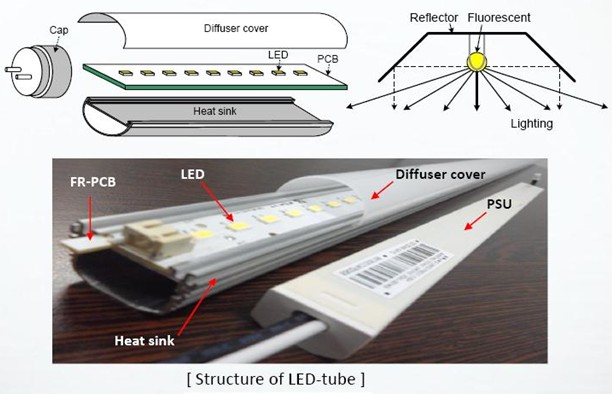

Samsung LED 5630及2323 应用在T8灯管上的设计架构



【方案特色】

LED灯管已经开始取代传统荧光灯管, LED具备有高光效,低消耗功率,环保及长使用寿命等优势。



【系统方块图】



【规格说明】

下表为实际量测值(Imple.)与预估值(Estim)结果:

LED Rank (Vf:A3, Flux:S2)
LM561B
LM231A
LM561B
LM231A
Estim.
Imple.
Estim.
Imple.
Estim.
Imple.
Estim.
Imple.
CCT(K)
2700
5000
# of LED
110
110
Total Lumen   (lm)
2193
242
1997
1994
2438
2442
2046
2162
102.2%
99.8%
100.2%
105.6%
Total Power   (W)
23.4
23.9
23.3
23.8
23.4
23.5
23.3
24.0
102.1%
102.1%
100.4%
103.0%
Set efficacy   (lm/W)
93.8
93.8
85.7
83.8
104.3
104.1
87.8
90.2
100.0%
97.8%
99.8%
102.7%



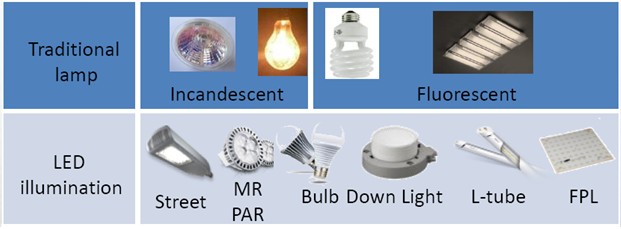

其它应用范围:

【方案參考文件】

Samsung 3623 1W LED

【产品介绍】

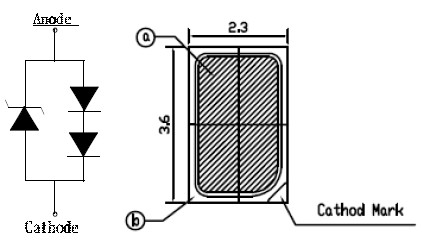

白光中功率LED 0.6~1.2W,尺寸36 X 23mm
【产品特色】

LM80 6000HR认证 , 三星品牌 , 100lm/W(160mA) , USD0.13以下
【产品方块图】

Samsung 3623 1W LED

【产品介绍】

白光中功率LED 0.6~1.2W,尺寸36 X 23mm
【产品特色】

LM80 6000HR认证 , 三星品牌 , 100lm/W(160mA) , USD0.13以下
【产品方块图】


http://www.samsung.com/global/business/led/

AOT Lighting product for indoor application.

【规格说明】

电源部份 :

Power IC 的相关代理线:
TI 的LM3448 / LM3445 / TPS92310
Fairchild 的 FSEZ13X7 / FL7730 / FAN6961
ST 的 HVLED805 / HVLED815
ON Semi 的 NCL30000 / LV5026 / NCL3001(High Power LED)


Discrete的相关代理线 :
Bridge : Lite ON – HD06 / HD10
Schottky : Lite ON – SB1100-TR





Maganchip 9000 产品于4寸筒灯10W 方案
【方案特色】

色温3000K / CRI >80 / 光效 70lm/W AC 直接驱动
90V~270V AC in, PFC>95% ,电源效率90%,可调电流
不需要变压器与电解电容,整灯LED成本在USD1.2以下
无频闪方案提供 , Samsung + Magnachip 双品牌保证

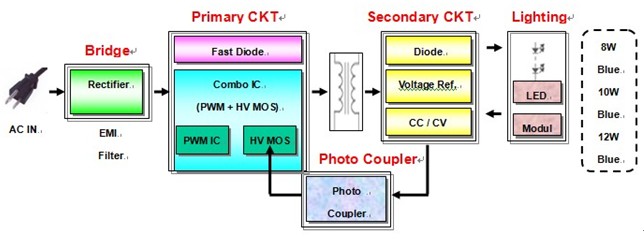

【系统方块图】


【方案參考文件】

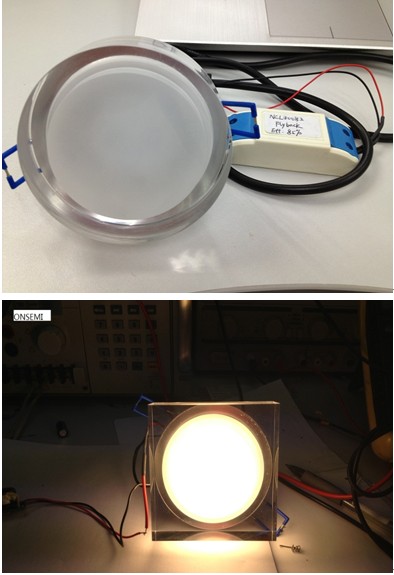

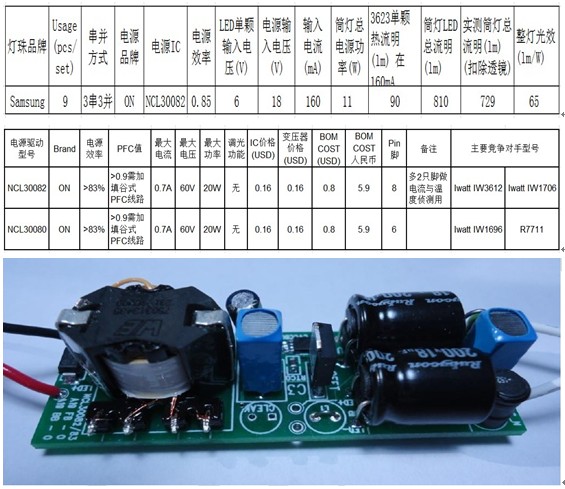

ON semi NCL30082 用于 LED 照明的电源方案


【方案特色】

90V~270V AC in, PFC>90% ,电源效率85%,可调电流
整灯BOM成本在USD6.0以下(电源+SLED成本在USD2.0)
调光/非调光皆可,电源内外置皆可,Samsung + ONsemi 品牌


【规格说明】



【方案參考文件】

Fairchild 调光8W FL7730MY_F116控制板

【方案介绍】

1. 此调光方案是推广于生产设计有调光功能 LED Lighting 的客户
2.由于传统白炽灯光源消耗功率大,而且寿命短,所以LED灯泡便成为其理想的
替代品,具有功率非常低,寿命非常长等优点,以小瓦特数8W取代白炽灯40W,12W取代白炽灯60W



【方案特色】

1.Fairchild开发出具有功率因子正义(PFC),Triac和模拟调光相容的FL7730MY
_F116单级初级侧调节(PSR)控制器,FL7730MY_F116结合初级侧调节和单级
PFC拓朴,以减少整体物料清单(BOM)数目,例如输入电解电容和回授电路,从而
达成更小的体积及寿命更长和系统成本更低的设计.

2.支持Triac调光和解模拟调光,同时使用Fairchild独特的模拟感测技术,可以
使用Triac从0%~100%整个光输出范围内提供无闪烁的调光控制方案。



【系统方块图】

FL7730MY_F116 调光器控制系统方块图 :


【规格说明】
调光FL7730MY_F116方案概要

項目
規格值
名稱
Fairchild 8W調光器控制板
型號
FL7730MY_F116
用途
E27,Par20,Par30,Par38,T-bar
輸入電源
AC90V-140V or AC180V-264V
電源容許範圍
AC110 V ± 20%(50 / 60Hz)AC220V± 20%(50 / 60Hz)
最大輸入電流
380mA(RMS)
最大輸出功率
額定8W
Operating   Ambient Temperature
-40℃ ~+ 125℃
效率
大於85%
工作頻率
65KHz
保護
LED開路保護,LED短路保護,過流保護,過壓保護
Dimming
Triac Compatible(FL7730MY_F116)

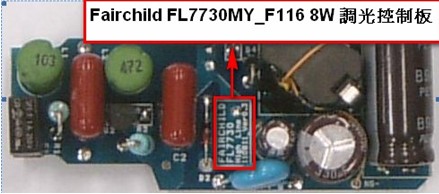

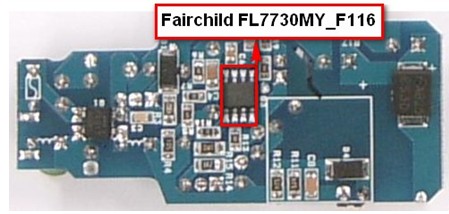

驱动控制板外观

控制板_正面


控制板_背面

功能

1. 输入不需要电解电容
2. 高功率因素>0.9
3. 单级初级侧调节(PSR)控制器不需要光藕合器
4. 精确的输出恒流控制,不受输入电压,输出电压和变压器感量影响
5. 具有线电压补偿功能
6. 具有线性频率控制功能,设计更简化,效率更高
7. 精准的定电流控制(+/-5%)可准确调节输出电流而不受输入和输出电压左右
8. 非连续电流模式(DCM)的运作下提供最佳功率因子和整体谐THD




应用范围
1. Isolation:up to 30W
2. E27,Par20,Par30,Par38,T-bar LED lighting
3. Blub,Down lighting,Tube



【方案参考文件】


Links
Fairchild : http://www.fairchildsemi.com/


Related Solutions Links
http://www.fairchildsemi.com/products/evaluationboards/


若对上述产品方案有兴趣,欢迎来信洽询~
