【easySim设计大赛】五阶巴特沃斯滤波器

[复制链接]
1420|2
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
lapeno|  楼主 | 2014-3-31 20:12 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
SIM, 巴特沃斯滤波器, 大赛, AC, hz
本帖最后由 lapeno 于 2014-4-8 08:59 编辑

项目简介：原理图如下，这是一个截止频率为1kHz的五阶的巴特沃斯低通滤波器（LPF），第一级是1阶LPF，第二级和第三级是2阶LPF，结合起来为5阶LPF。
二阶LPF的计算方法：

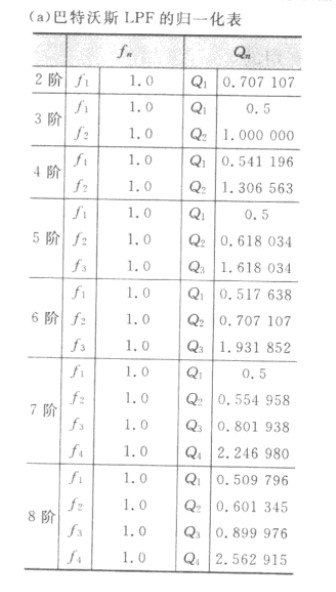

巴特沃斯设计时的归一化表：

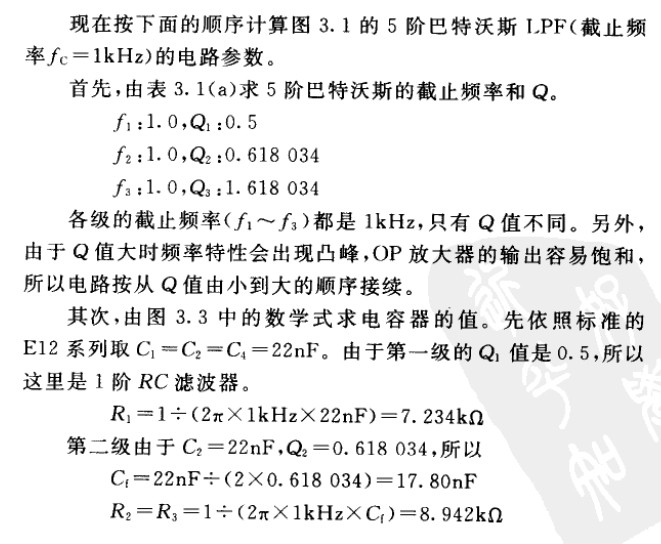

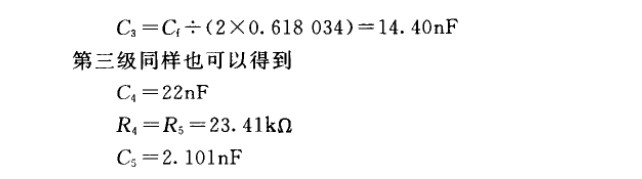

五阶滤波器的计算步骤如下：


设计原理图：http://easysim.21ic.com/simulator#214

仿真结果：

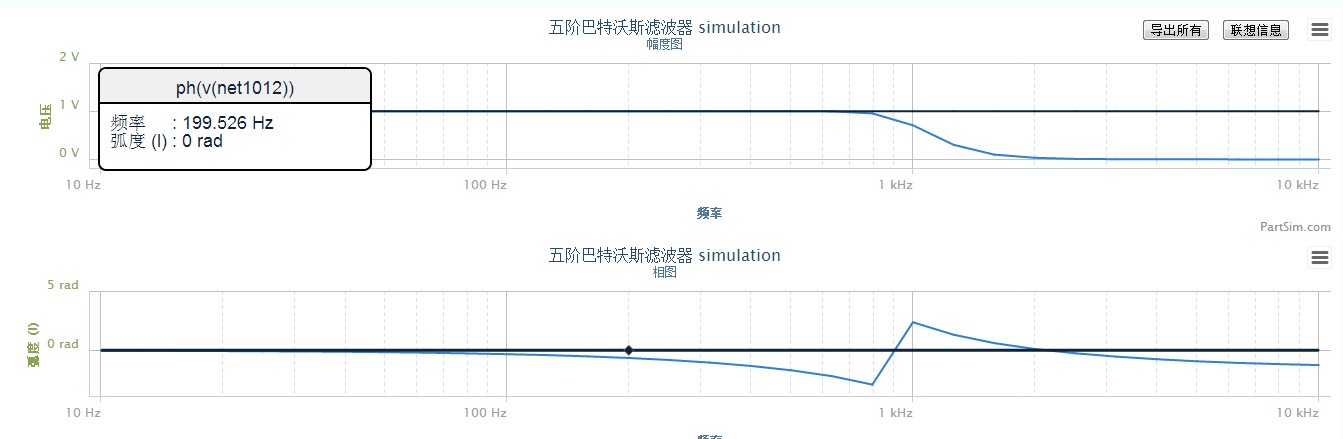

可见仿真结果与设计目标一致，截止频率出现在1kHz左右。
物料清单：http://www.mouser.com/ProjectManager/ProjectDetail.aspx?AccessID=784e871975
