当加上电源后，电容器C1经外接电阻Ra与Rb由Vcc充电，电容器C1两端电压一直上升到2/3Vcc(第六脚之临界电压)，于是触发NE555的第三脚的输出为低态。此外，放电电晶体被驱动而导通，使得第七脚的输出将电容C1经电阻Rb放电，电容器的电压就开始下降，直到它降到触发位准1/3Vcc，正反器再次被触发，使第三脚输出回到高态，且放电晶体管截流，于是电容器C1再次经由电阻Ra及Rb充电，重复这些动作就会产生振荡。
充电路径：由Vcc出发，经由Ra及Rb至电容器C1。
放电路径：由电容器C1出发，经由Rb至NE555之第七脚。
周期T=[0.7(Ra+Rb)*C1]+[0.7*Rb*C1]

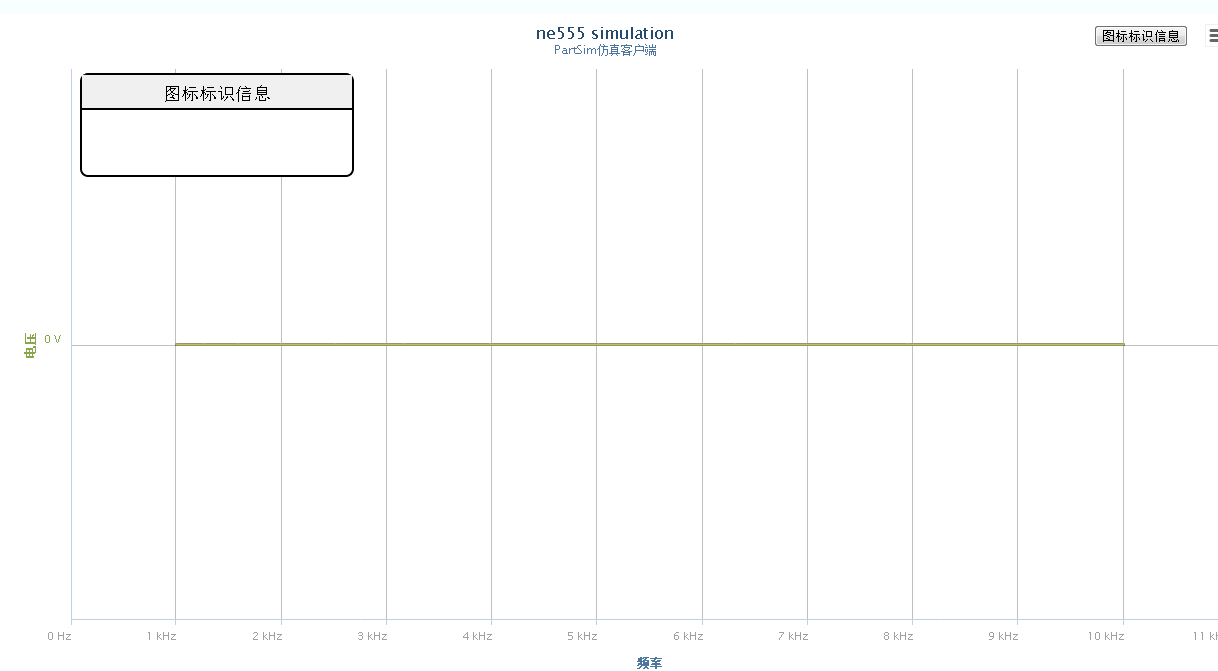

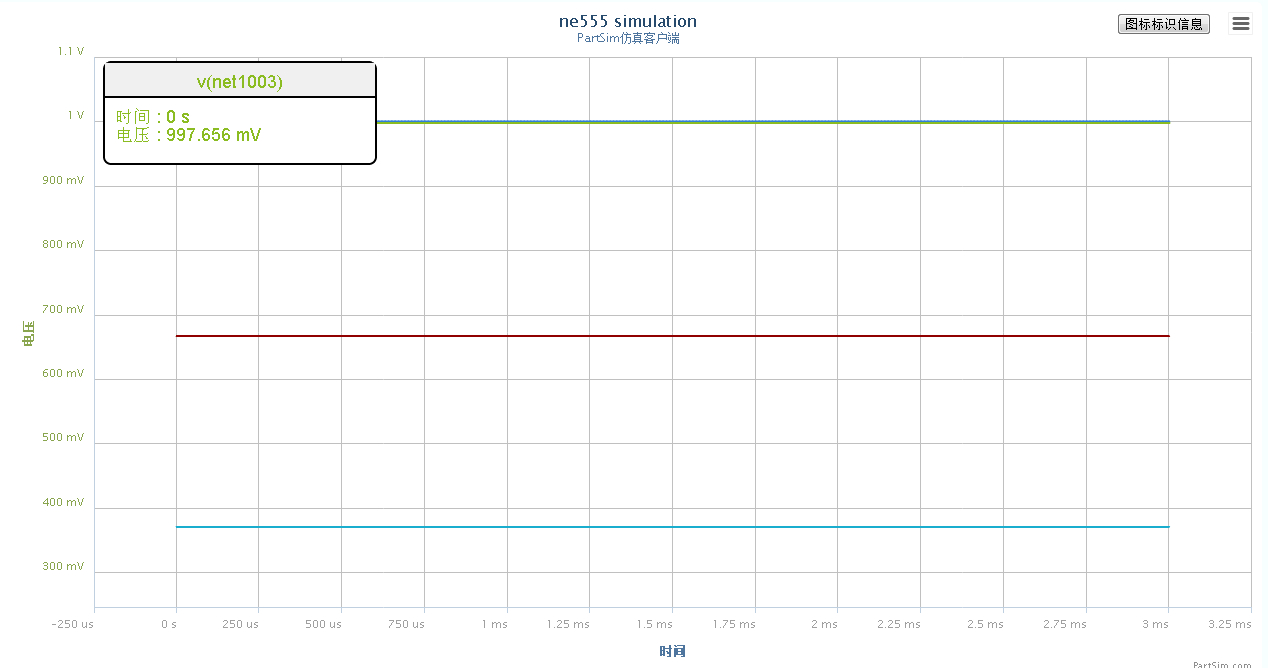

工程：http://easysim.21ic.com/simulator#226
|
