【克隆电路图第二波】 + Mega16控制电机

[复制链接]
1353|12
手机看帖
扫描二维码
随时随地手机跟帖
跳转到指定楼层
楼主
强仔00001|  楼主 | 2015-1-16 17:57 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
控制电机, mega16, 电路图, AC, 元件
终于画完这电路图了，这次的难度挺大的。
先说我现在使用easyPCB的情况吧：
（1）在画这个电路图时：
我剪切了一个元件，但我当我用CTRL + Z时撤销时，程序崩溃了；
最后提点建议吧，最好软件可以有这个功能，当你在原理图框住一部分元件时，你切换到PCB页面时可以高亮显示出你刚才选中的元件。
现在我放上我画的图吧：

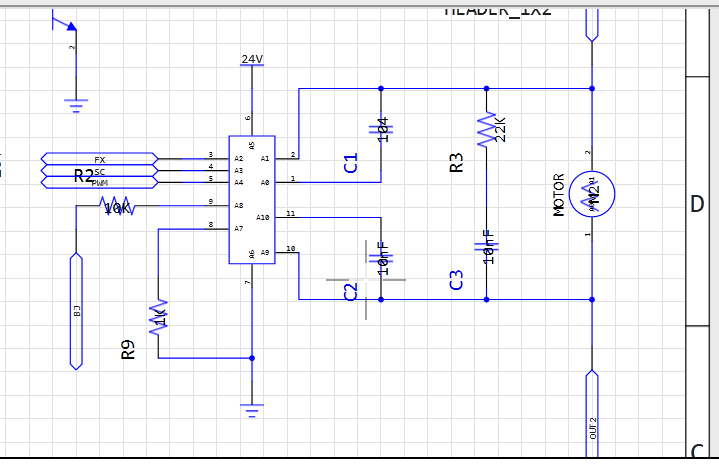

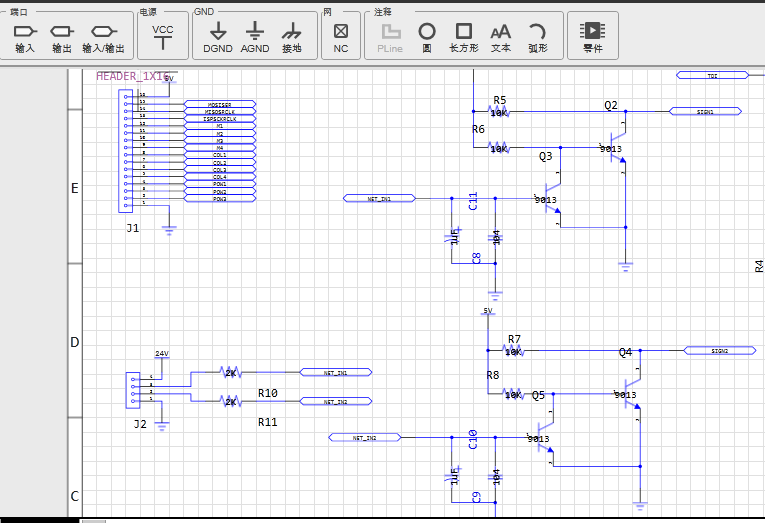

原理图部分：

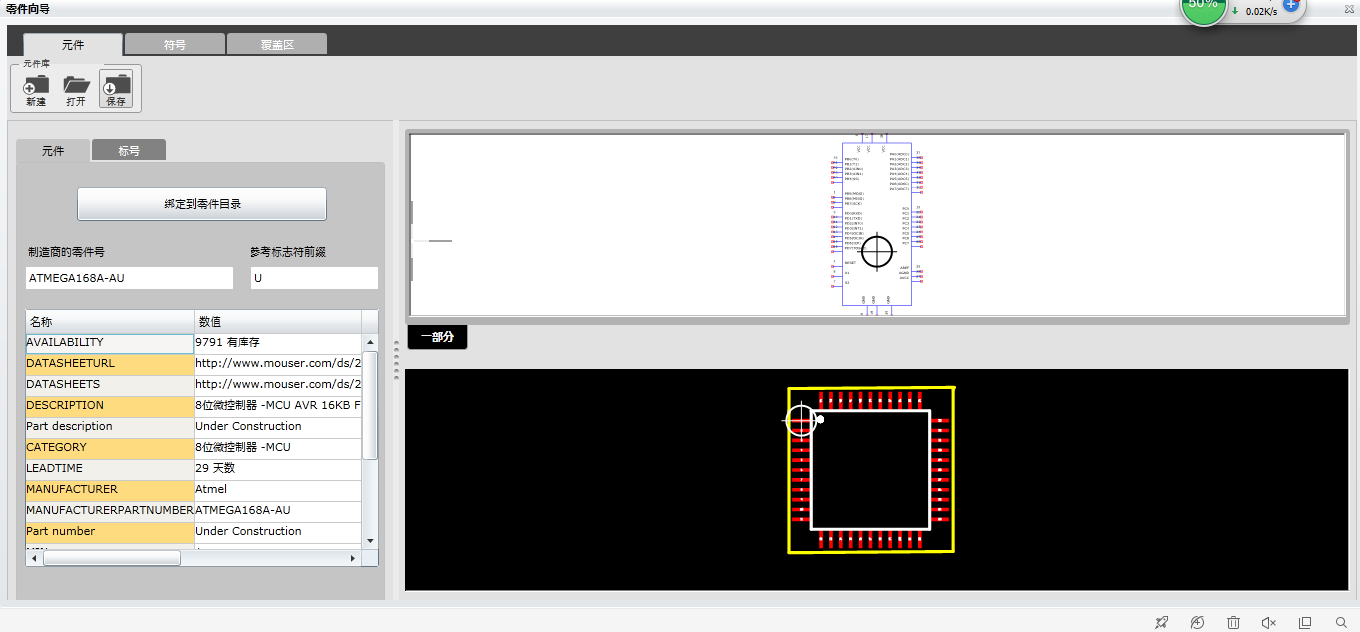

绑定的元件：

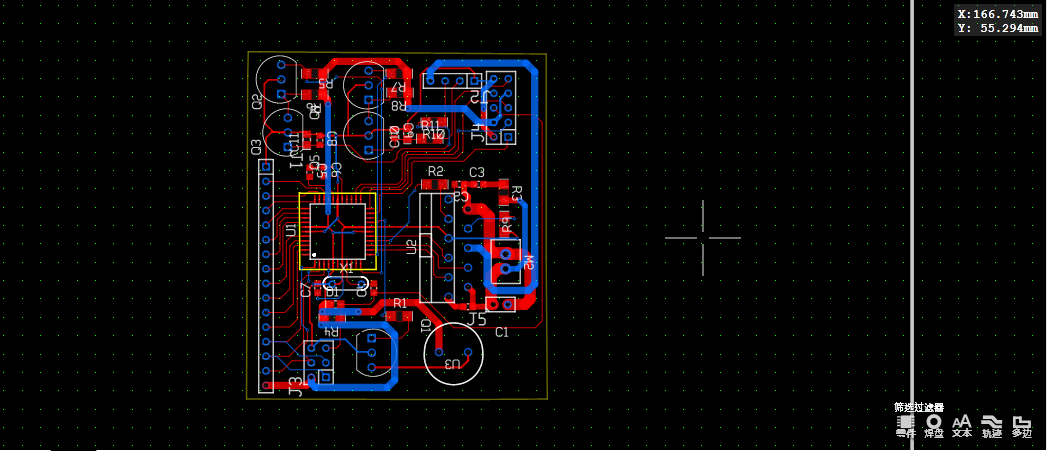

pcb图：

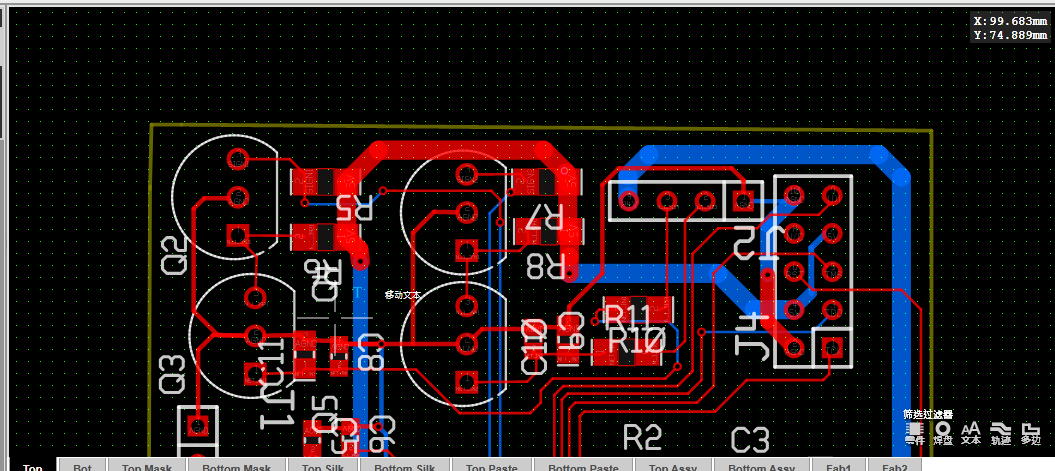

生成的光绘文件：

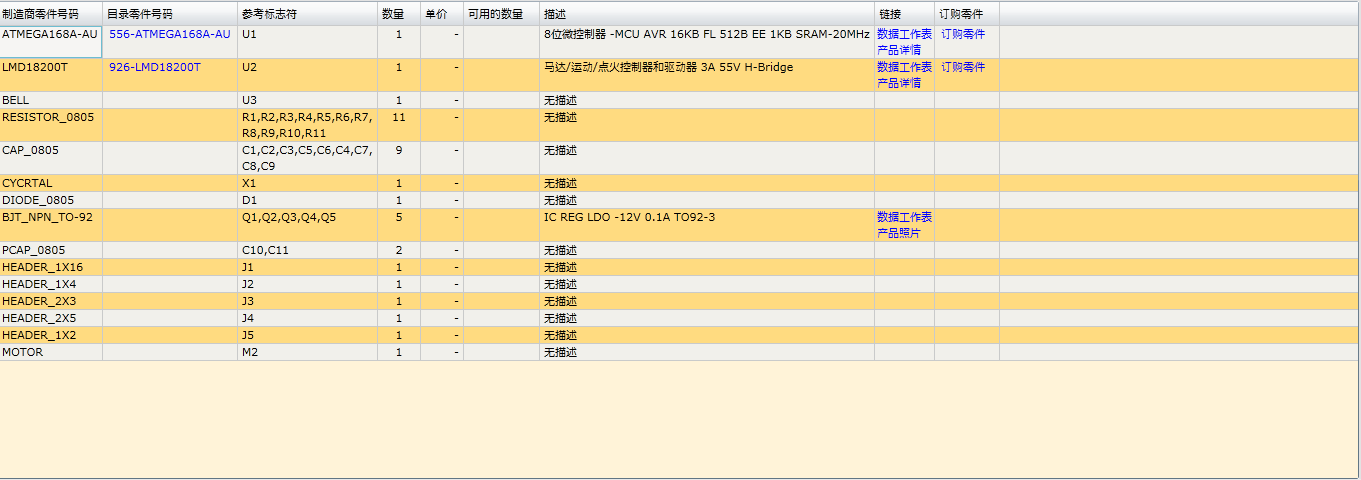

购物车清单：

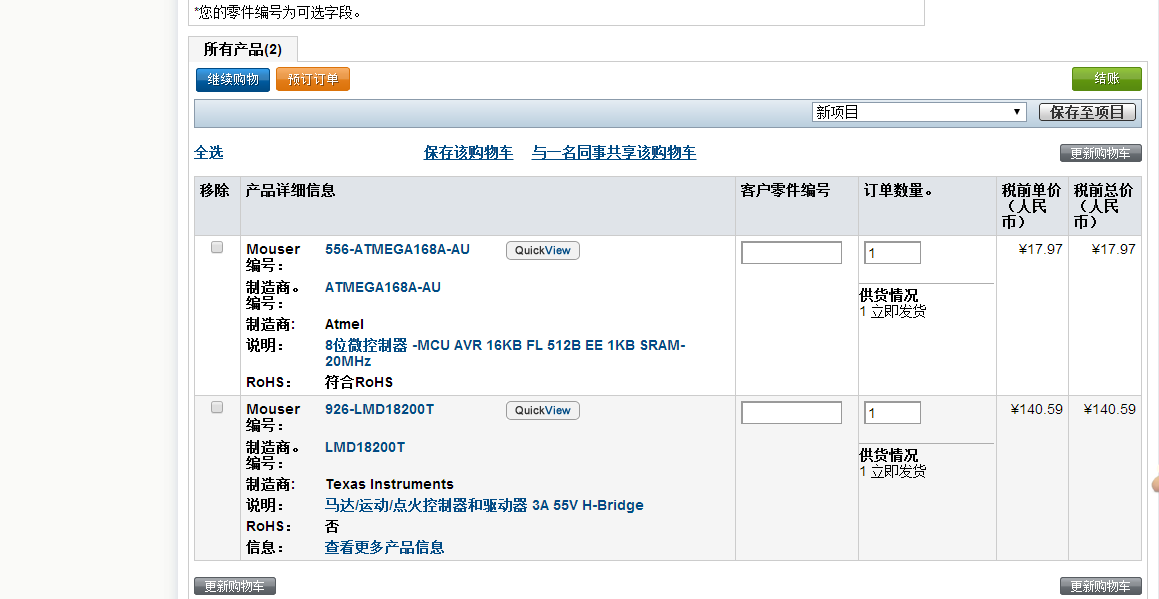

购物车：

附上我的工程链接：
http://easypcb.21ic.com/pcb-client/open/project/2465
现在这个工具用起来越来越得心应手了
