剖析《模拟电路》

发表于 2018-9-29 14:37

简要说明

发表于 2018-9-29 14:42

由于通常反馈为负反馈居多，所以常采用“负反馈约定”。所谓“负反馈约定”就是默认反馈接入“放大器的负输入端”。

下面给个说明。

发表于 2018-9-29 14:44

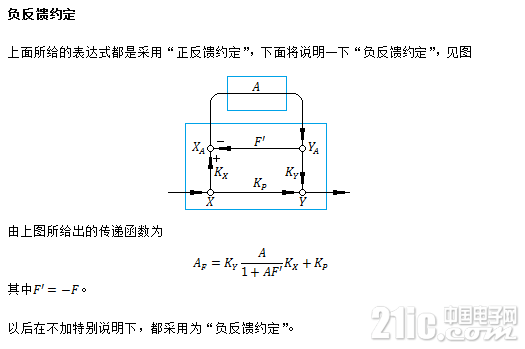

负反馈约定

发表于 2018-9-29 14:53

引入信号流图分析，不仅使得变量分析更突出重点，且相应的分析方法更贴近于信号的本质特点。此外，采用信号流图分析还将引入一系列的相关理论，后续将作具体介绍。

发表于 2018-10-6 13:06

反馈理论（四）——反馈电路的环路增益T和Rosenstark表示方法

反馈电路的环路增益T（Loop Gain）是个极为重要且常用的概念，无论是分析反馈电路的反馈闭环增益、输入输出阻抗还是反馈电路的稳定性等问题都会涉及到这个概念。这里，先仅就单环反馈电路给出一些说明，一般情形将在以后具体所涉猎的问题中再作补充说明。

下面，先给出环路增益T的基本概念说明。

发表于 2018-10-6 13:09

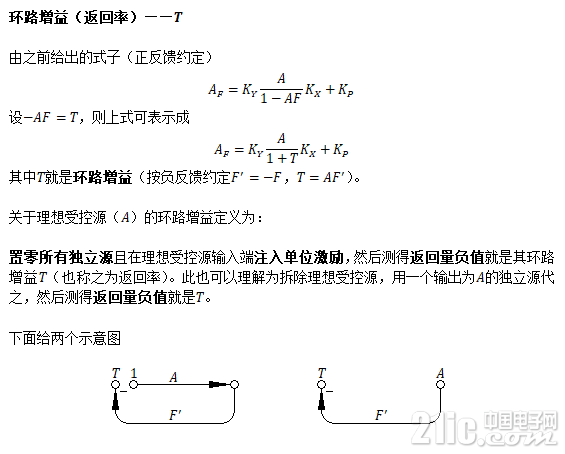

环路增益

发表于 2018-10-6 13:11

此外，这里还将介绍一种方法——Rosenstark表示方法，这种方法所涉及的“参数”有其明确的“直观意义”，这也意味着这些“参数”的求解不仅直观且方便。

下面，给出Rosenstark表示方法。注意其中的G∞，求解这个东西可以利用通常的“虚断”和“虚短”方法。

发表于 2018-10-6 13:17

Rosenstark 方法

发表于 2018-10-6 13:19

上面提到了“测量”，实际测量（无论是仿真还是实测）一般都不可能给出理想受控源端口，这就意味着需要考虑一种有效的方法其在断开环路的一般端口上可以测得所需的环路增益T。下面给出这个方法的具体实现。

发表于 2018-10-6 13:20

测量

发表于 2018-10-6 13:21

注意上述方法并未强调所涉及的环路增益T是电压模还是电流模，这其实就意味着一种对称性——对偶。

发表于 2018-10-11 14:01

反馈理论（五）——Choma表示方法和Blackman定理

之前已经讲述了Rosenstark表示方法，下面再给一个方法——Choma表示方法。

发表于 2018-10-11 14:04

Choma方法

发表于 2018-10-11 14:17

Choma表示方法中，由G0、T和TR三个参数确定，其中前两个参数与Rosenstark方法中的G0和T一致，而第三个是类似环路增益的零输出返回比率，这个参数的求解并不方便。虽然Choma方法相对于Rosenstark方法来说并不占优，但与其形式类似用于求解端口阻抗（或策动点函数）的Blackman定理却是个非常有用的方法。

发表于 2018-10-11 14:20

Blackman定理

发表于 2018-10-11 14:27

Blackman定理和Choma方法形式上几乎一致，但由于Blackman定理是应用于单一端口（电流和电压被看成是两个信号），致使相关方法中的参数求解变得非常方便。Blackman定理具有其对称性，这其实也是电路理论中对偶原理的体现。

发表于 2018-10-17 20:34

系统的稳定性

电路系统的稳定性通常指有界输入则有界输出，即BIBO。在此，先给出一个基本的判据。

1）基本的稳定性判据——Nyquist判据

发表于 2018-10-17 20:38

Nyquist判据

发表于 2018-10-17 20:44

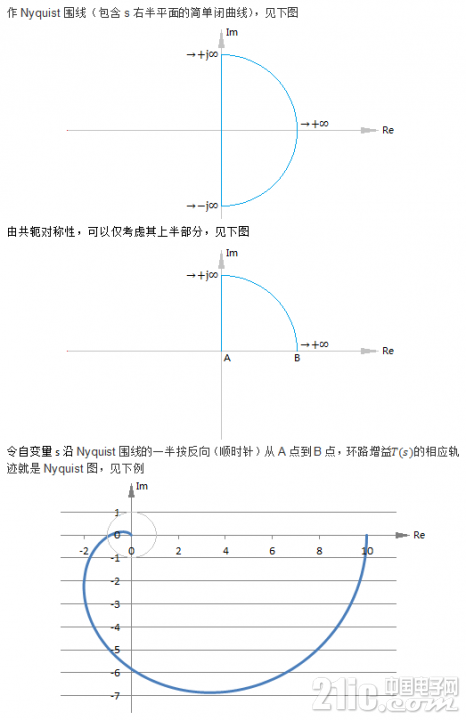

上面给出了Nyquist判据的一般说明，下面给出具体的图示说明。

发表于 2018-10-17 20:45

图示-1
