【分享】+第一次抄做电源

发表于 2014-3-10 10:01

本帖最后由第三世界于 2014-3-10 10:08 编辑

第一次做可调电源是按网上高人步骤所做, 虽然没有成功,但也得到无数经验.
1. 要有认真的态度
2. 要有扎实的基础
3. 要有努力的方向
4. 要有高人的指点
5. 要有网友的支持
6. 要有足够的基金
7. 要有工作的环境

以下, 因为自己是抄做的, 特奉上高人的分享

发表于 2014-3-10 10:03

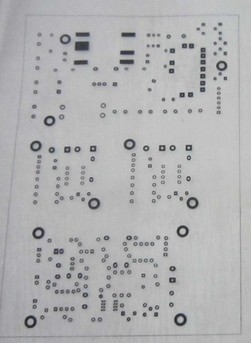

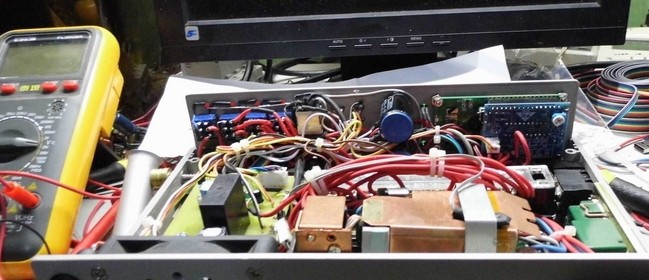

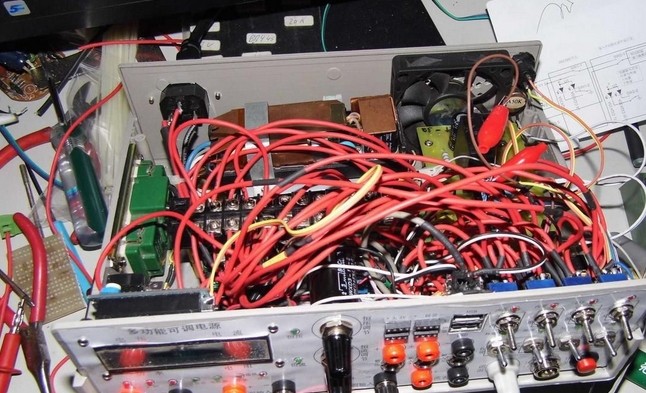

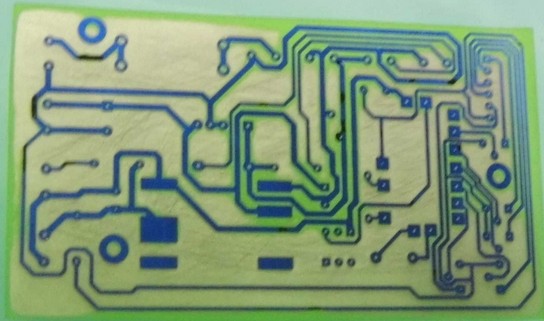

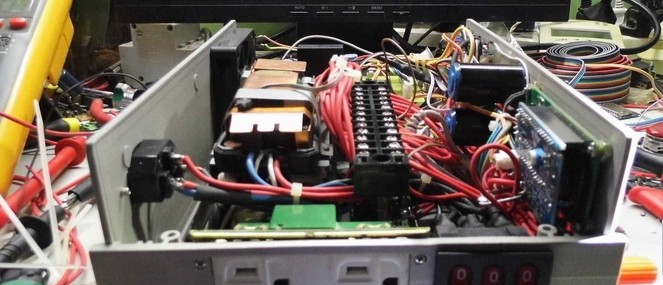

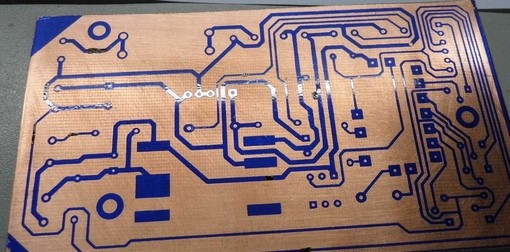

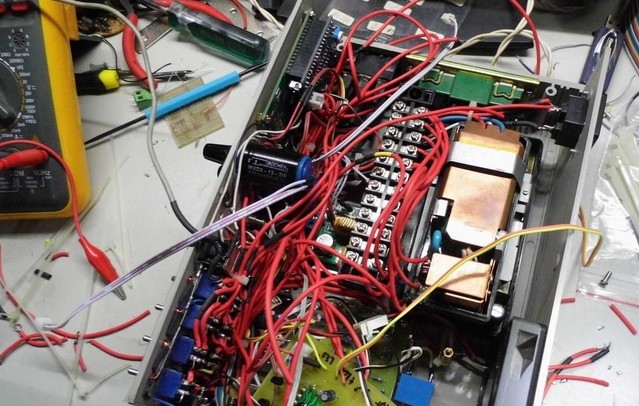

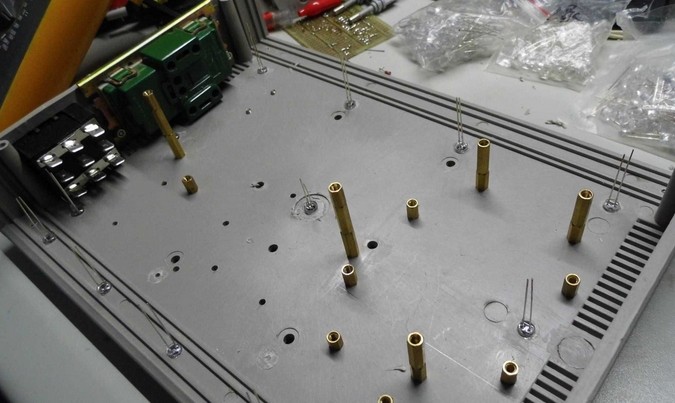

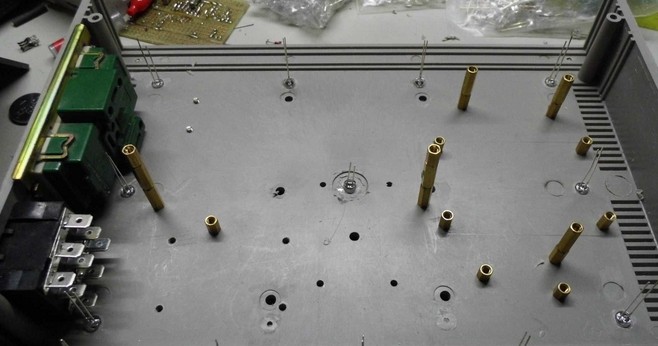

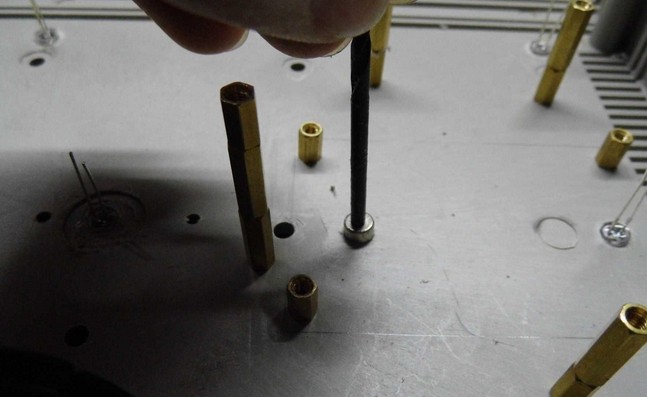

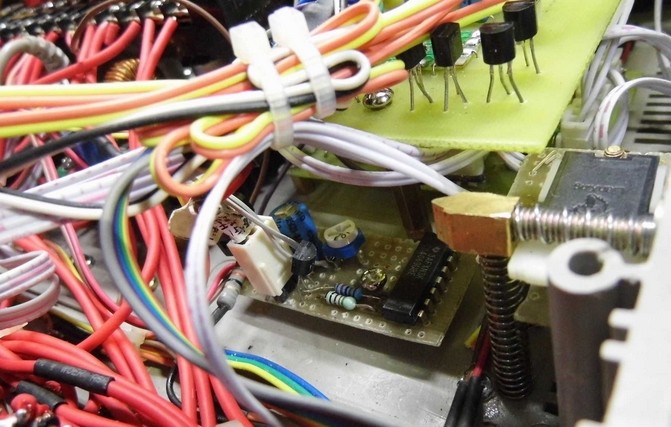

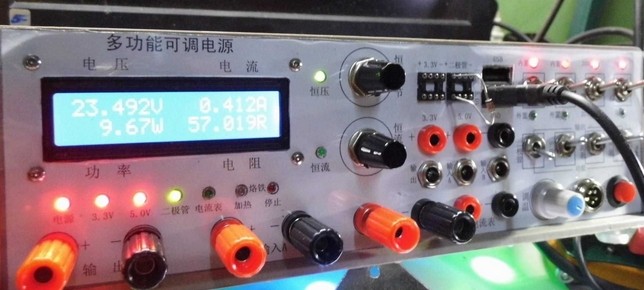

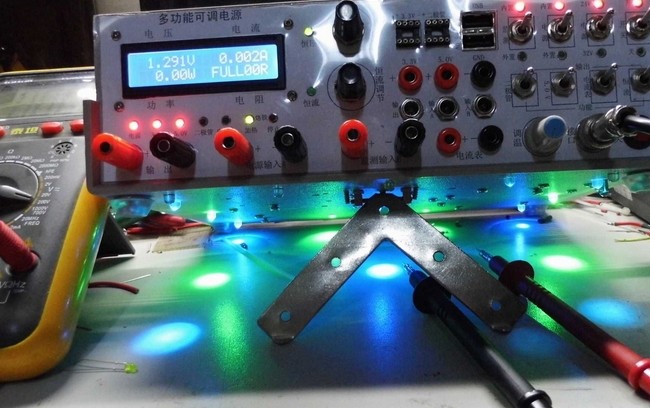

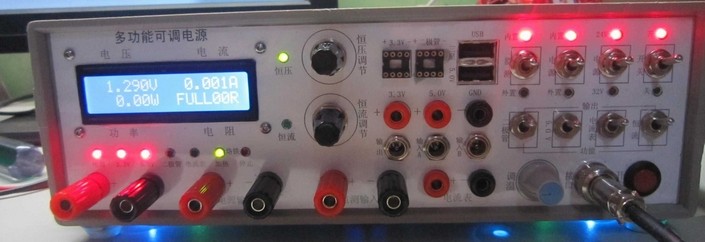

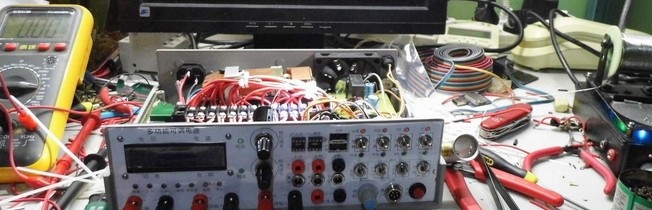

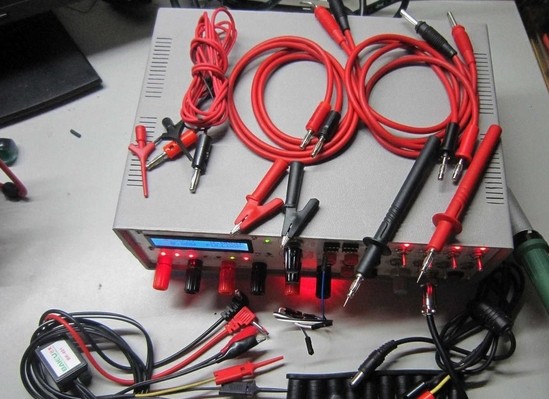

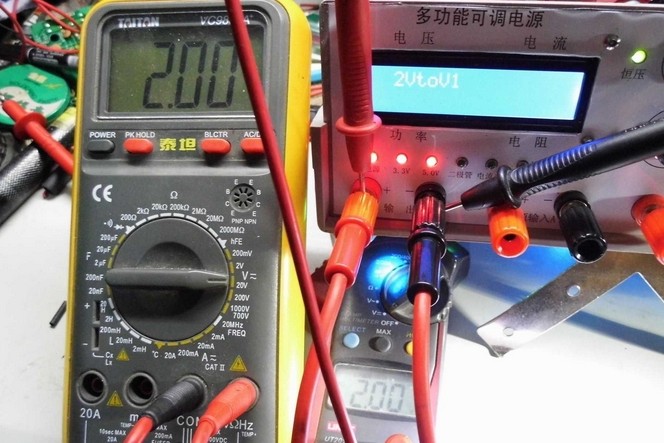

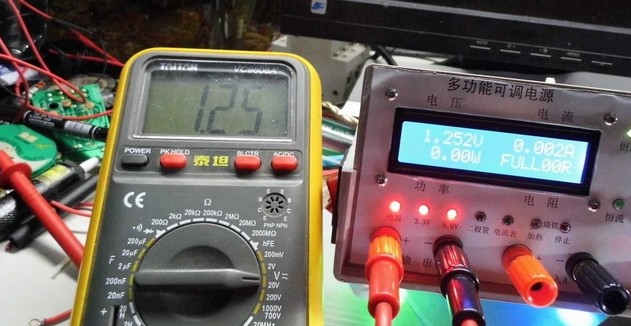

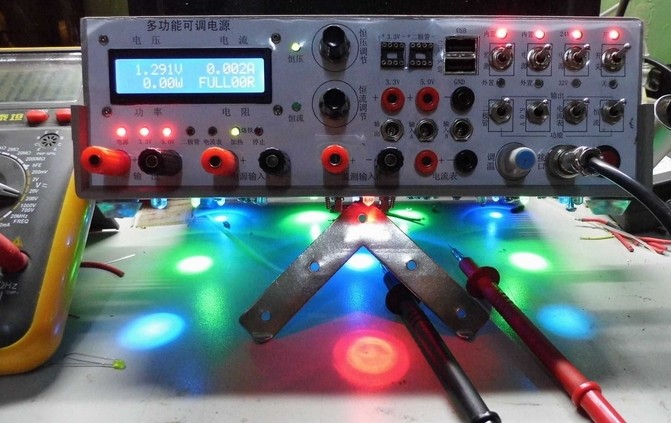

实验目的: 制作可调电源, 可亮

本人电工业余电子爱好者一名，没有合适的电源，很不方便。早有想法想做一台适合自己用的可调电源，赶上有赛事那就有动力了，开做了。第一次做有什么不足大家多多提出意见。（因为只有业余知识，也没有专门仪表检测，所以电源的一些硬性指标不能测试，只实现设想功能，所以大家不能对性能指标要求太高。）。
使用模块：
A、液晶显示电流电压功率表套件
B、可调恒压恒流稳压电源（带CC CV 指示）
C、 KIS 3R33 模块 MP2307

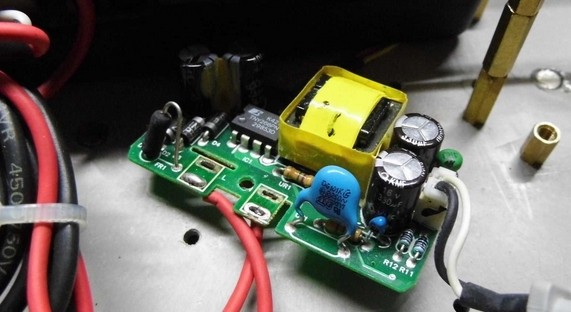

D、电源模块HKS05003
E、三星手机充电器5V 700mA

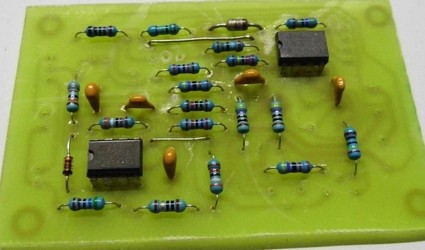

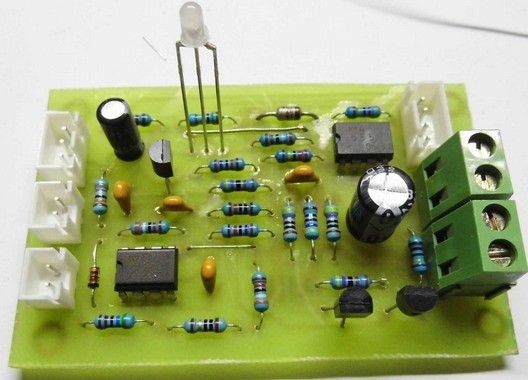

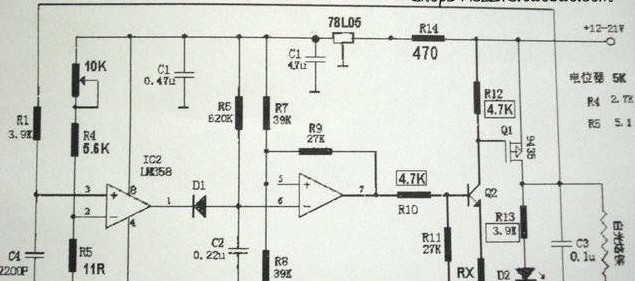

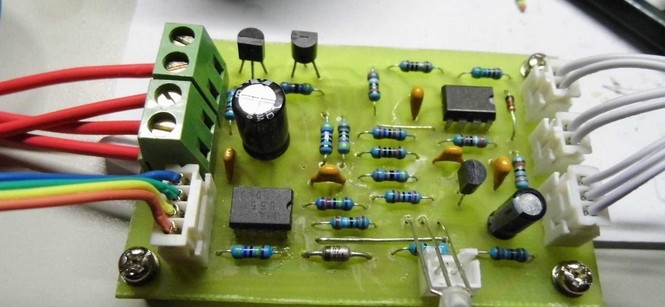

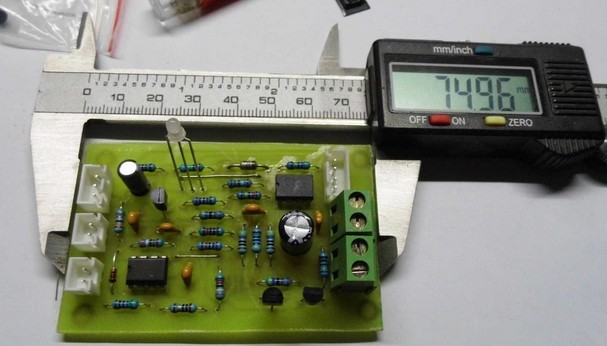

F、自制白光烙铁控制电路模块（低温休眠、10分钟停机）

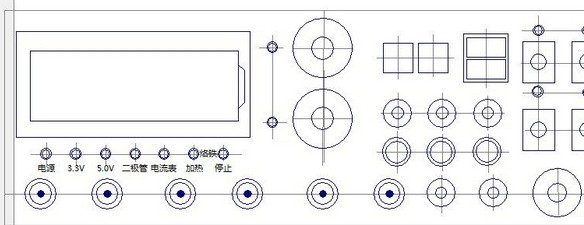

实现功能：
1、内部两个电源可以随时转换（使用A、B模块恒压恒流控制显示）24V和32V 两种电源。
2、在内部电源损坏或不够用时可以使用外部电源，（使用A、B模块控制显示）两种输入方法。
3、可以转换内部和外部电源，输入外部电源不使用A模块控制，直接用B模块显示用电情况，两种输入方法。
4、两种用电输出方法，还有输出开关专门控制。
5、检测稳压二极管稳压功能，最高32V，有两种接口，模块B显示稳压值（专门开关控制）。
6、常用 5.0V输出有两种输出方法（一路USB口和插口）。可充电，专门开关控制，可以用模块B显示用电情况。
7、常用3.3V输出，模块C控制
8、发光管检测，3.3V加电阻限流直接测试

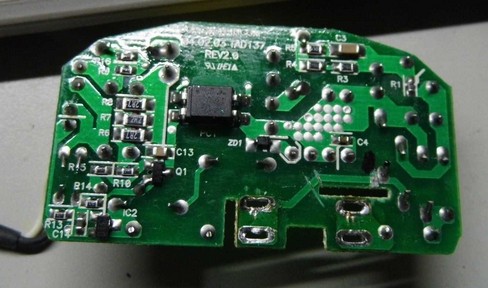

9、三星手机专用充电器，不用任何控制直接充电输出（一路USB）。
10、附加电流表（可以使用外部电流表专用插口，专门开关）测试输出电流。

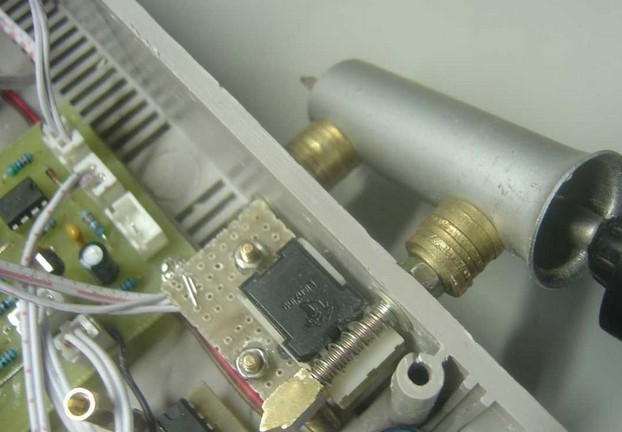

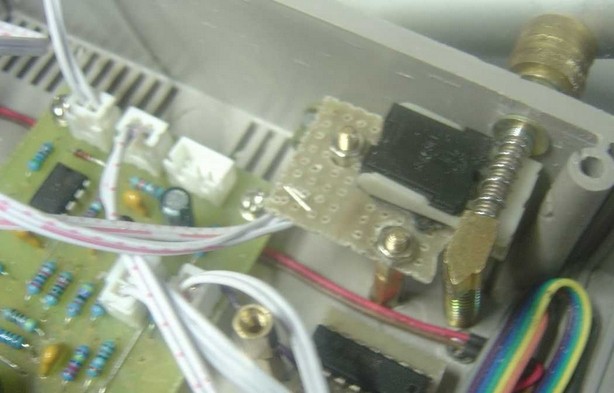

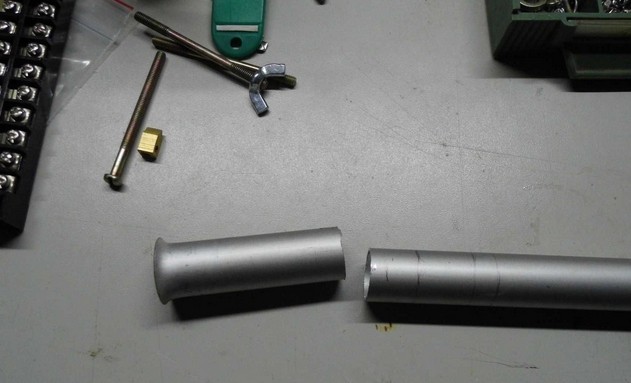

11、白光烙铁可以低温休眠（温度可调），休眠的同时计时10分钟左右自动停止加热，并有指示。

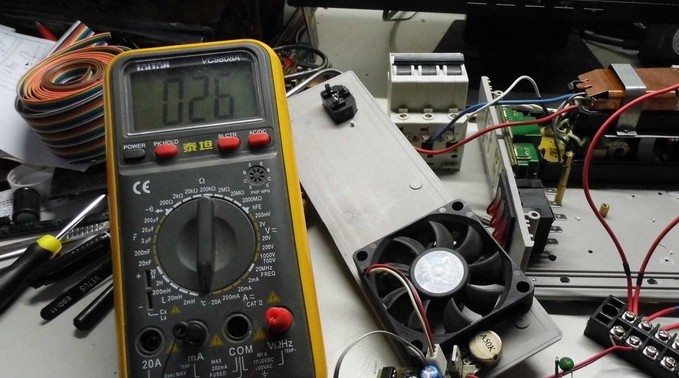

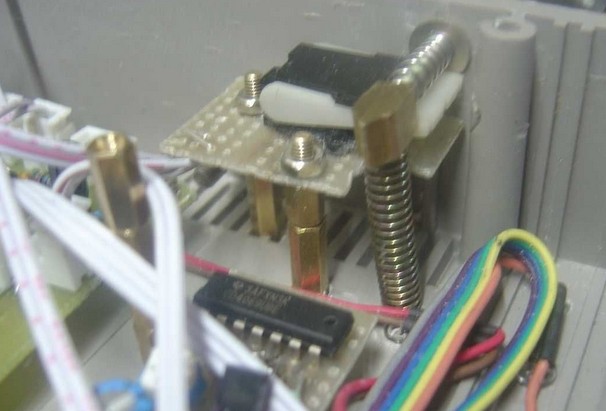

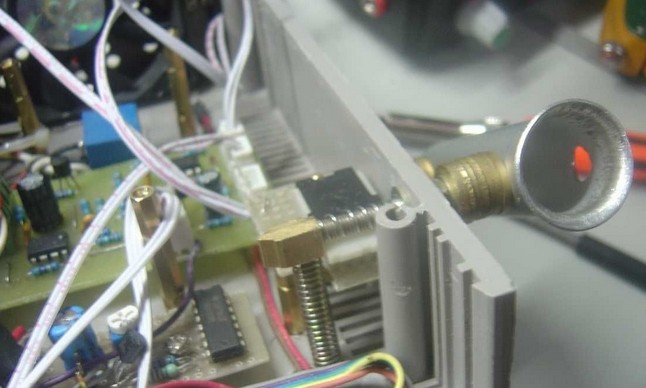

12、有自动散热功能，低温低转速、高温高转速。

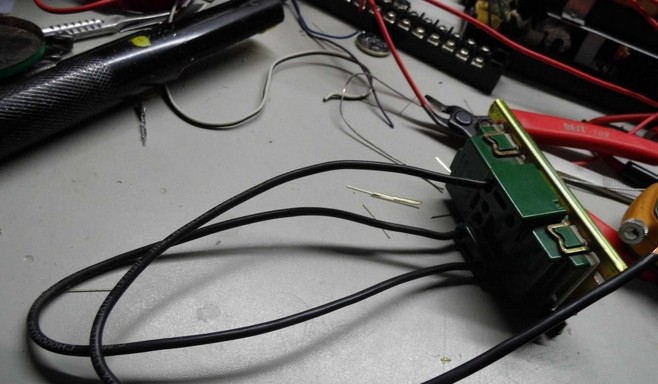

13、有两路AC 220V电源输出，有开关控制。
以上功能除去3.3V输出和三星专用充电（一路USB）输出，其它都可以使用电压电流功率模块进行检测用电情况，部分可以使用恒压恒流控制功能。

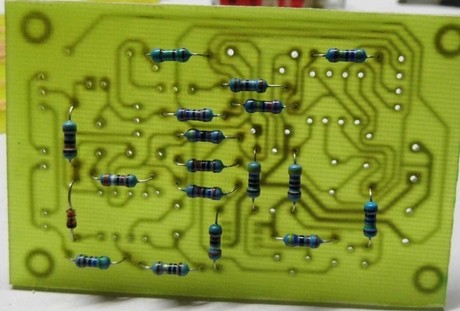

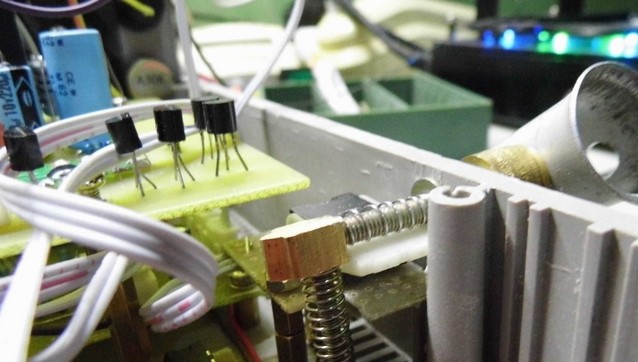

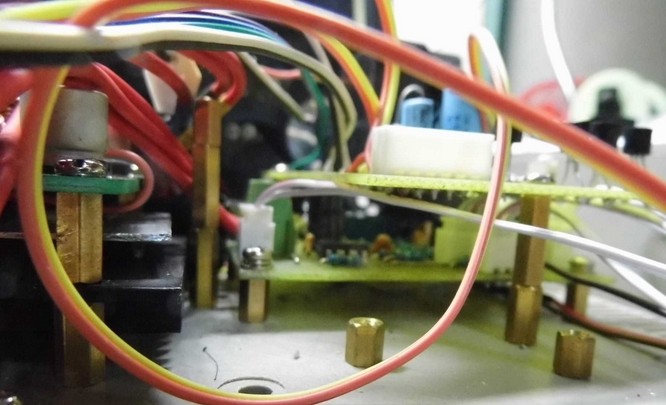

发表于 2014-3-10 10:47

本帖最后由第三世界于 2014-3-10 11:09 编辑

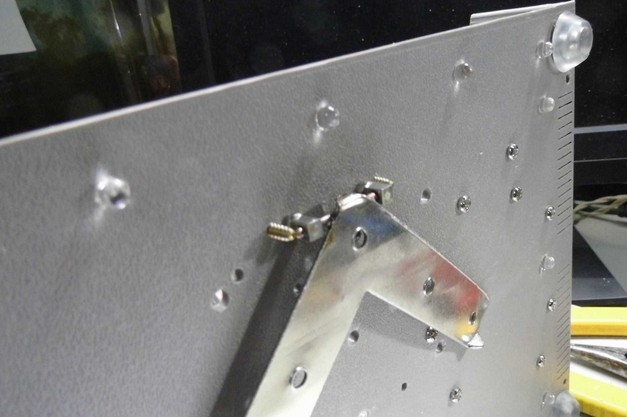

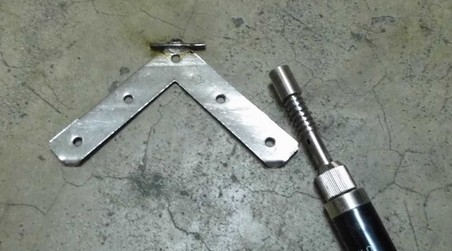

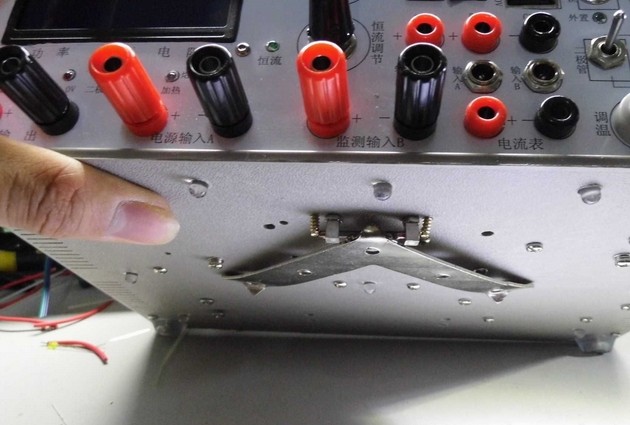

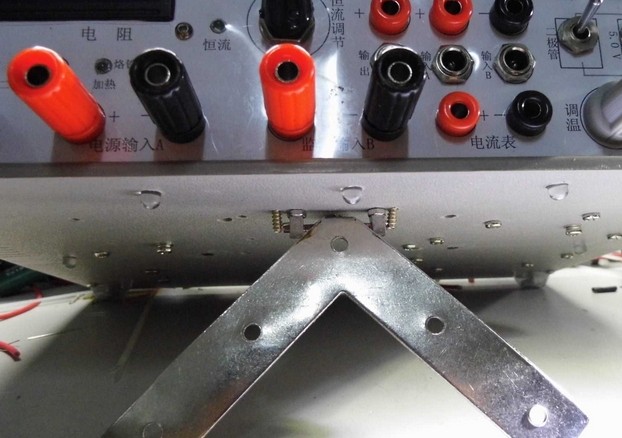

发表于 2014-3-10 11:10

发表于 2014-3-10 11:14

发表于 2016-3-20 19:27

牛人！

发表于 2016-5-21 16:54

牛啊，还有对那个神来之笔的直接表示百万分的ORZ!
