【easySim设计大赛】LF412运放电路设计仿真

发表于 2014-3-29 09:51

本帖最后由 yyl830113 于 2014-3-29 09:54 编辑

一设计说明

   在应用中，需要使用LF412这个运放，就用二姨家的这个【easySim】先仿真了一下，测试电路比较简单，主要是为了验证器件的性能，同时也为了感受一下easySim这个仿真软件。经过仿真证明，这个电路测试结果比较理想，软件也非常好用，给出的参数比较详细，仿真软件操作起来非常方便，真是工程师的“利器”。
   LF412是一种低成本，高速， JFET输入运算放大器，具有极低的输入失调电压和最大输入失调电压漂移。它的失调电压在1mV,可以满足一般的应用，比如可应用在高速积分器，数字 - 模拟转换器，采样保持电路中。
  二  分享链接
此方案的分享链接地址如下：
   http://easysim.21ic.com/simulator#193

  三、图片描述

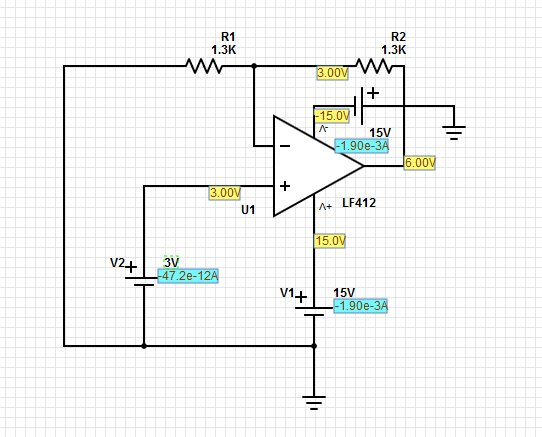

   下面是仿真电路原理图，采用+-15V电源供电，此正负电源可以由24V输入电源通过两个DC-DC模块得到。此电路可以实现0-6V范围内的2倍电压放大。当超过6V以上小于7.5V时，输出电压维持在13V左右。

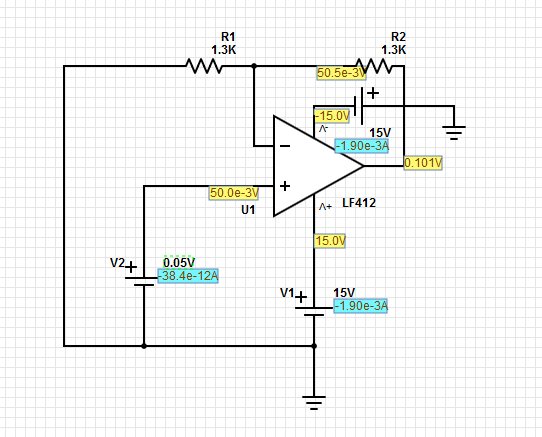

在easySim中，绘制完原理图后，就可以实现仿真了。这里采用直流电压作为信号输入，不断改变电压值，就可以看到运放输出端的电压变换。当输入电压=0.05V和0.06V时，电压输出=0.101V和0.121V,失调电压1mV。如图：

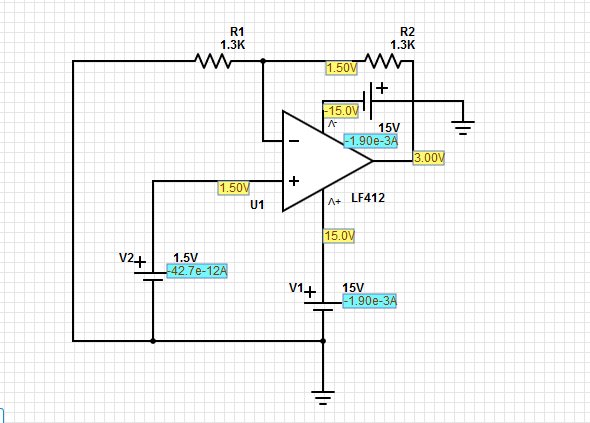

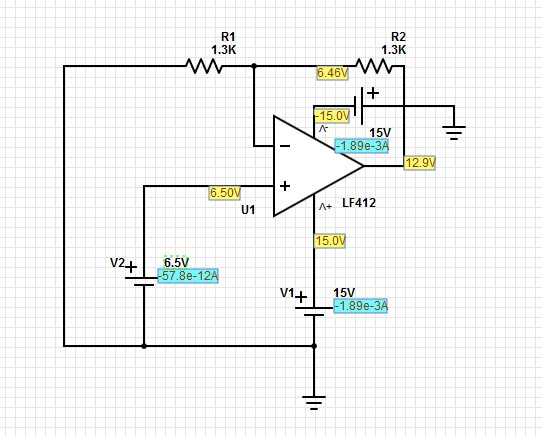

当输入电压V=0.5V/1V/2V/3V/5V/6V时，都能得到2倍的电压放大效果，是非常理想的。当电压V=6.5V/7.2V/7.5V时，输出电压V=12.9V/13V/13V，一个是有较大误差，一个已经不能正常放大。下面是仿真图。

电路的器件清单如下：

四购买链接：
注册后，添加了购物车清单和分享截图：
