【easyPCB / easySim设计大赛】仿制TI的demo板设计进程（续）

发表于 2014-4-22 20:05

本帖最后由地瓜patch 于 2014-9-23 18:50 编辑

结论:
购物车与共享

这个图纸上个月没做完，这个月继续。

计划用easyPCB设计下图中的DCDC_boost电路板原理图，

下图是TI的demo，，很惊艳

先看看官方demo的布局布线如下图

发表于 2014-4-22 20:08

本帖最后由地瓜patch 于 2014-4-28 21:43 编辑

做原理图，首先添加元件，如下图

将所有元件都如上图所示添加完成，如下图


将鼠标放在元件上，出现“移动元件”的提示

点击pcb标签，进入pcb编辑界面，原理图中的元件已经自动导入过来了，如下图

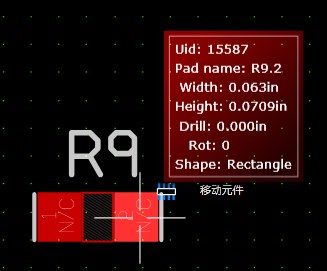

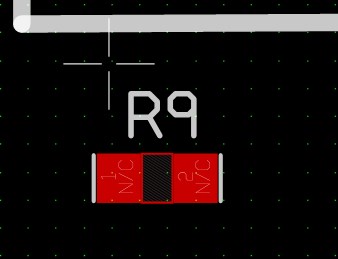

将鼠标指向元件，鼠标会出现”移动元件“的提示，以及红色背景中的元件属性，如下图

发表于 2014-4-22 20:08

本帖最后由地瓜patch 于 2014-4-28 21:38 编辑

与其他作图工具类似，下图是easyPCB的各层定义

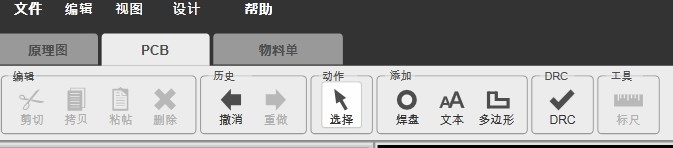

工具栏如下图，比较简单


设置网格单位及尺寸

显示设置，对各层属性的配置

发表于 2014-4-22 20:09

本帖最后由地瓜patch 于 2014-4-28 21:35 编辑

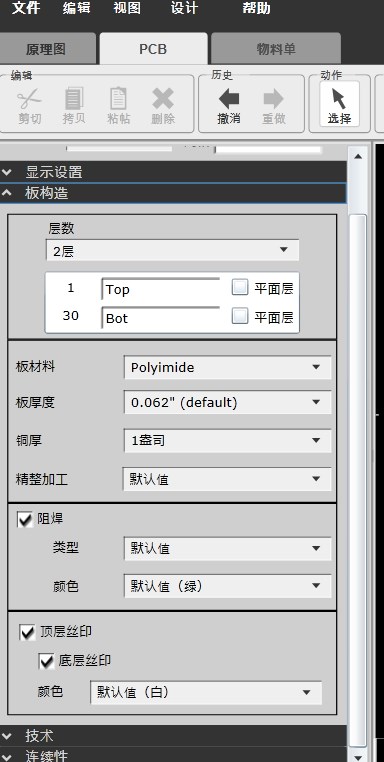

板构造，对电路板的属性设置”层数，板厚，材料，阻焊，丝印“等等

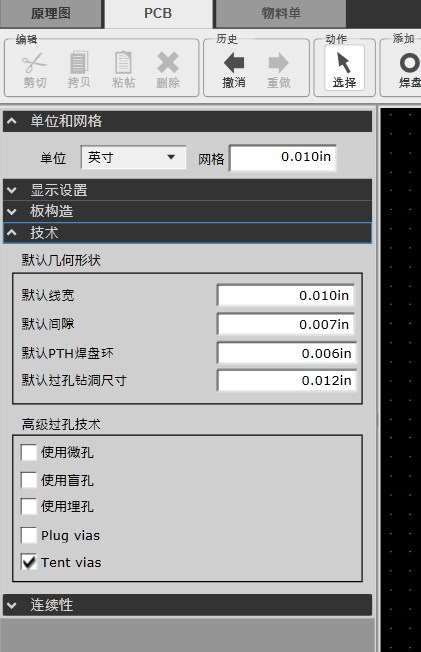

”技术“是对作图过程中的规则进行设定，”线宽，间距，埋盲孔“等，类似于其他软件中的设计规则设定

发表于 2014-4-22 20:09

本帖最后由地瓜patch 于 2014-4-28 21:33 编辑

快捷键总结，
按住shift，鼠标左右晃动，图会随着鼠标动
按住shift，鼠标滚轮会使得图纸放大缩小
原理图和pcb同样


ps：原来不按住shift，滚轮也是放大缩小

发表于 2014-4-22 20:30

本帖最后由地瓜patch 于 2014-9-23 18:43 编辑

因为从元件库里，找不到本项目所需要的元件如下图。


所以只好新建元件和封装，没找到教程，所以摸索了一下。
点击工具栏中的“零件”如下图所示

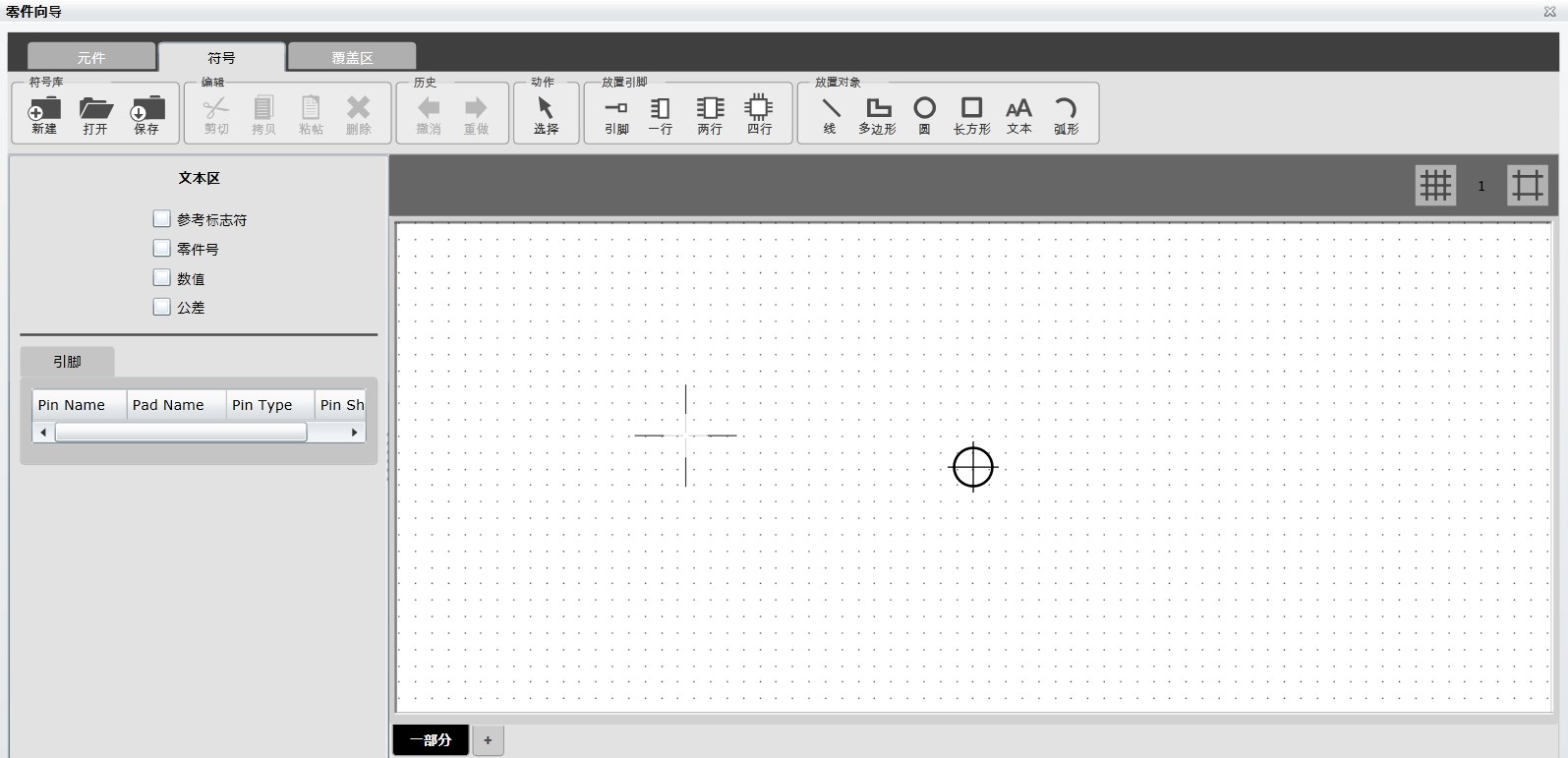

出现下图的建立元件的向导，上边是原理图元件库，下边是pcb元件库

发表于 2014-4-22 20:40

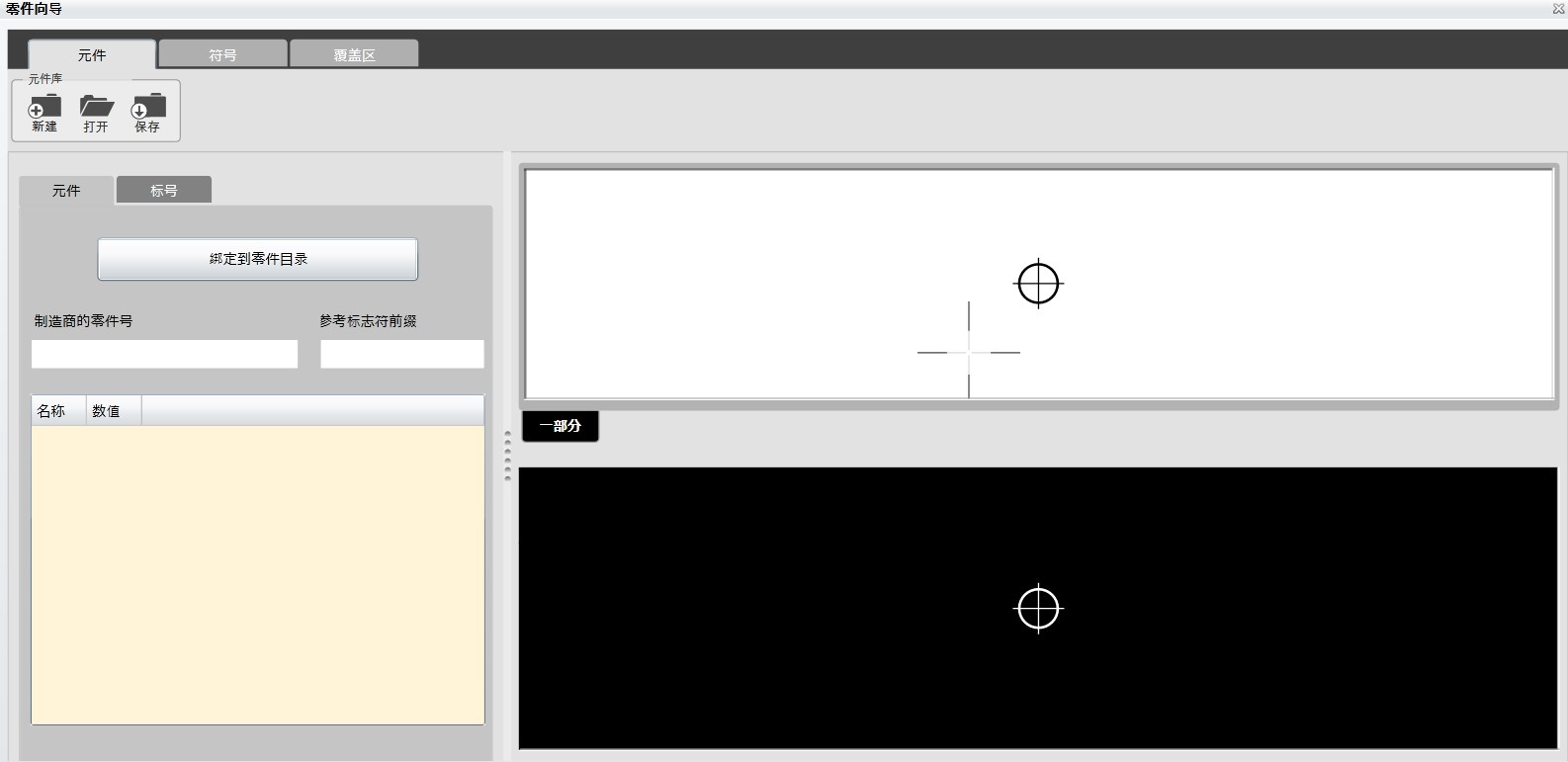

“元件”能看到两种库，“符号”是原理图元件库，“覆盖区”是pcb元件库分别如下图

“元件”

“符号”
上边有制作元件的各种元素

点击右上角的两个符号，可以改变图纸的栅格大小，栅格范围从1/16到4，如下图

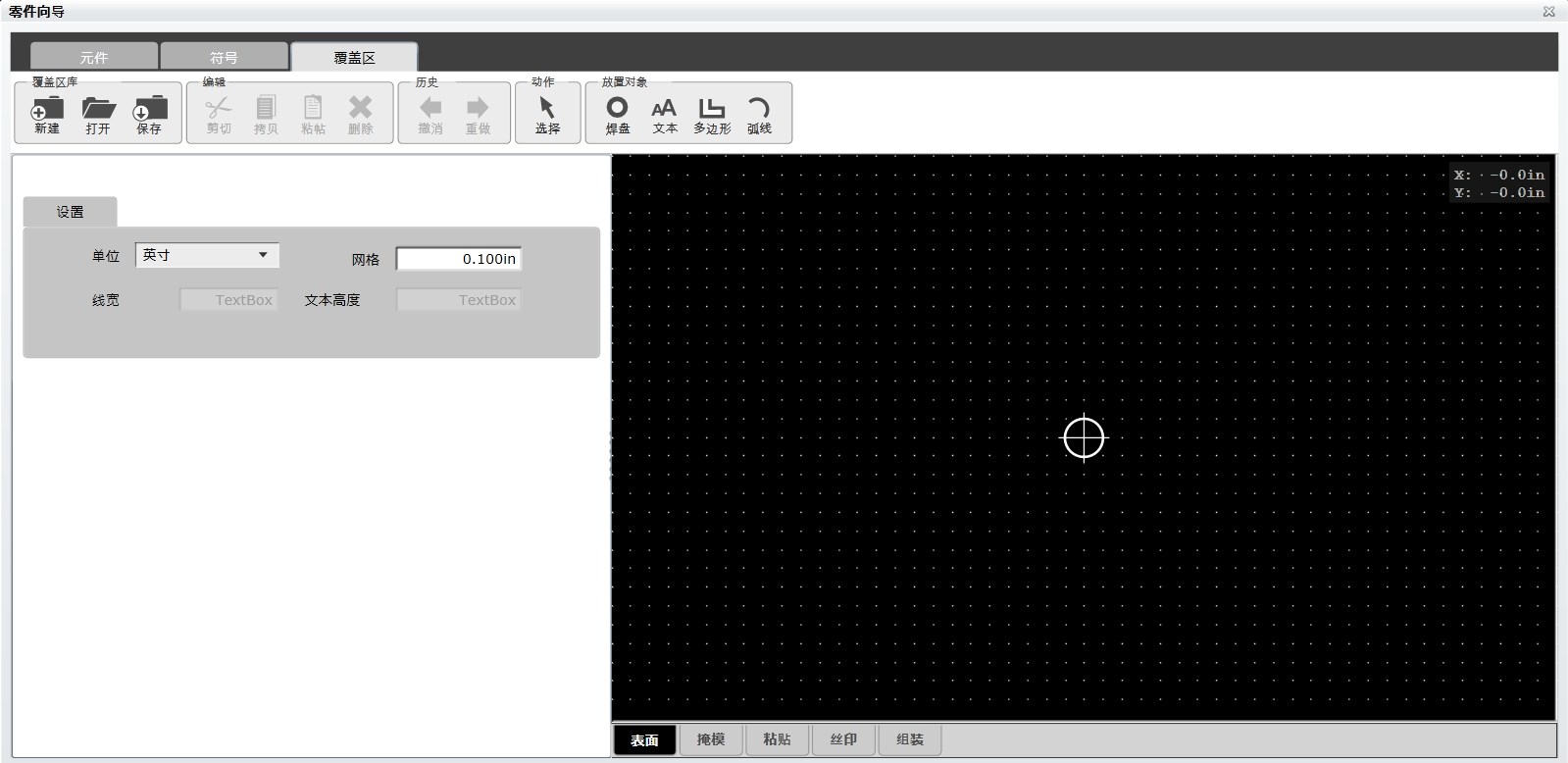

“覆盖区”

发表于 2014-4-22 21:15

本帖最后由地瓜patch 于 2014-9-23 18:42 编辑

选择双列如下图中的步骤1，在拖拉的过程中使得元件保留8个引脚。

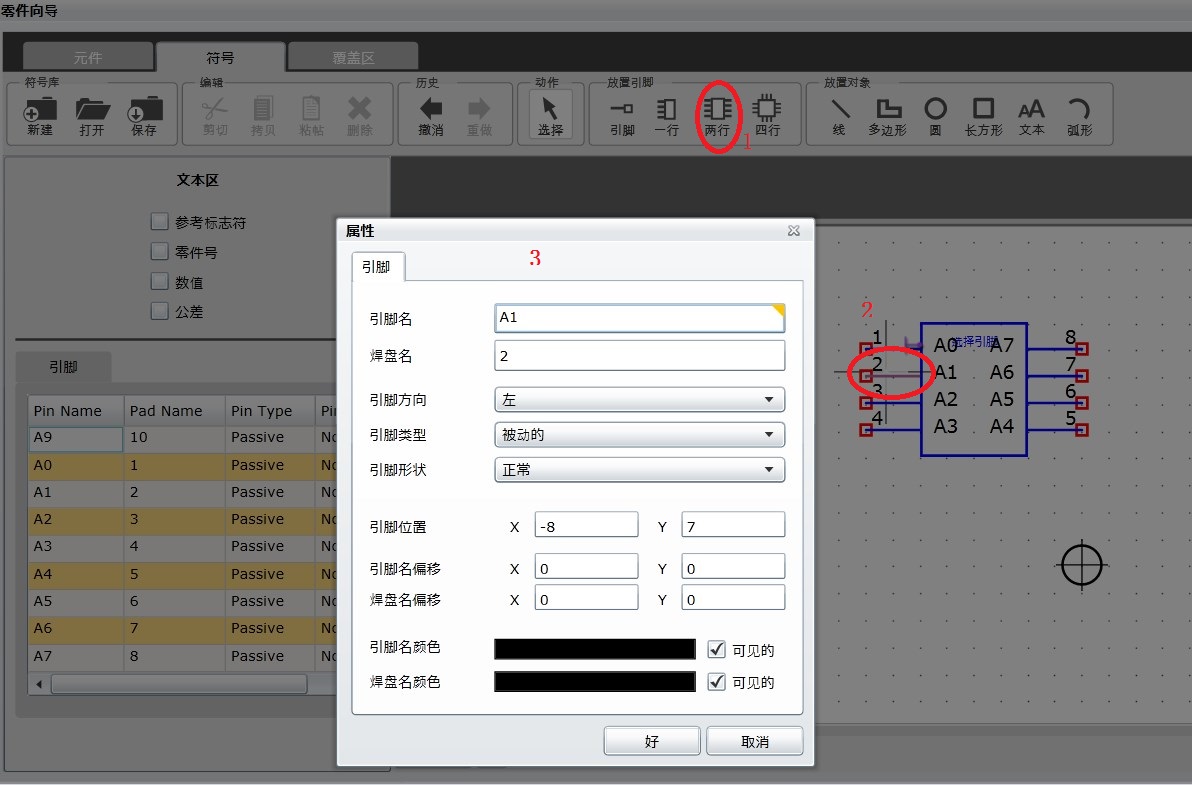

在引脚上点击右键属性图中步骤2，出现步骤3的对话框，在这里设置元件引脚的参数。当然也可在左侧的引脚属性窗口直接修改。

保存一下，好了，下一步做pcb封装库
封装尺寸图如下图所示，背面有一个散热焊盘，其编号作为pin9


将鼠标放在焊盘上，右键属性修改焊盘参数

做好的pcb元件封装如下图

好，到这里元件建立完成，保存“符合”填写元件名称，保存“覆盖区”填写封装名称，保存元件

发表于 2014-4-22 22:51

本帖最后由地瓜patch 于 2014-9-23 18:44 编辑

通过上一楼的帖子，已经完成新建元件，包括原理图元件库和pcb封装库
这样从元件库中就可以调用该元件了，如下图

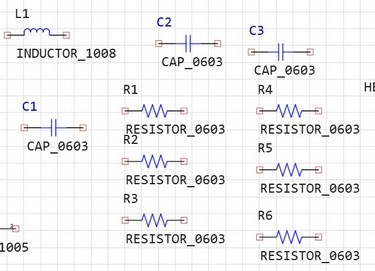

把所需元件全部放到原理图中的效果如下（6个电阻，11个电容，1个芯片，1个二极管，1个电感，9个测试接线柱，
1个两脚电源输入插件，1个电源输出插件，1个3针跳线座）


发表于 2014-4-23 22:31

本帖最后由地瓜patch 于 2014-4-23 22:58 编辑

作图的过程，应用还不是很难，马上就完成了

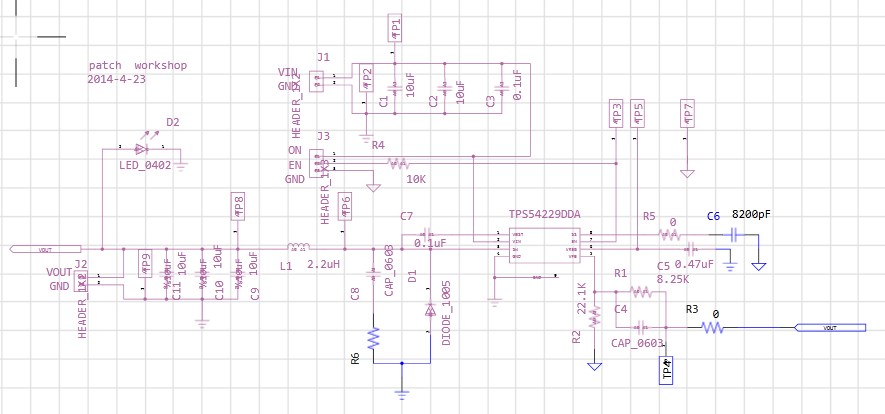

完成的原理图纸

全图

发表于 2014-4-24 20:56

本帖最后由地瓜patch 于 2014-4-24 22:15 编辑

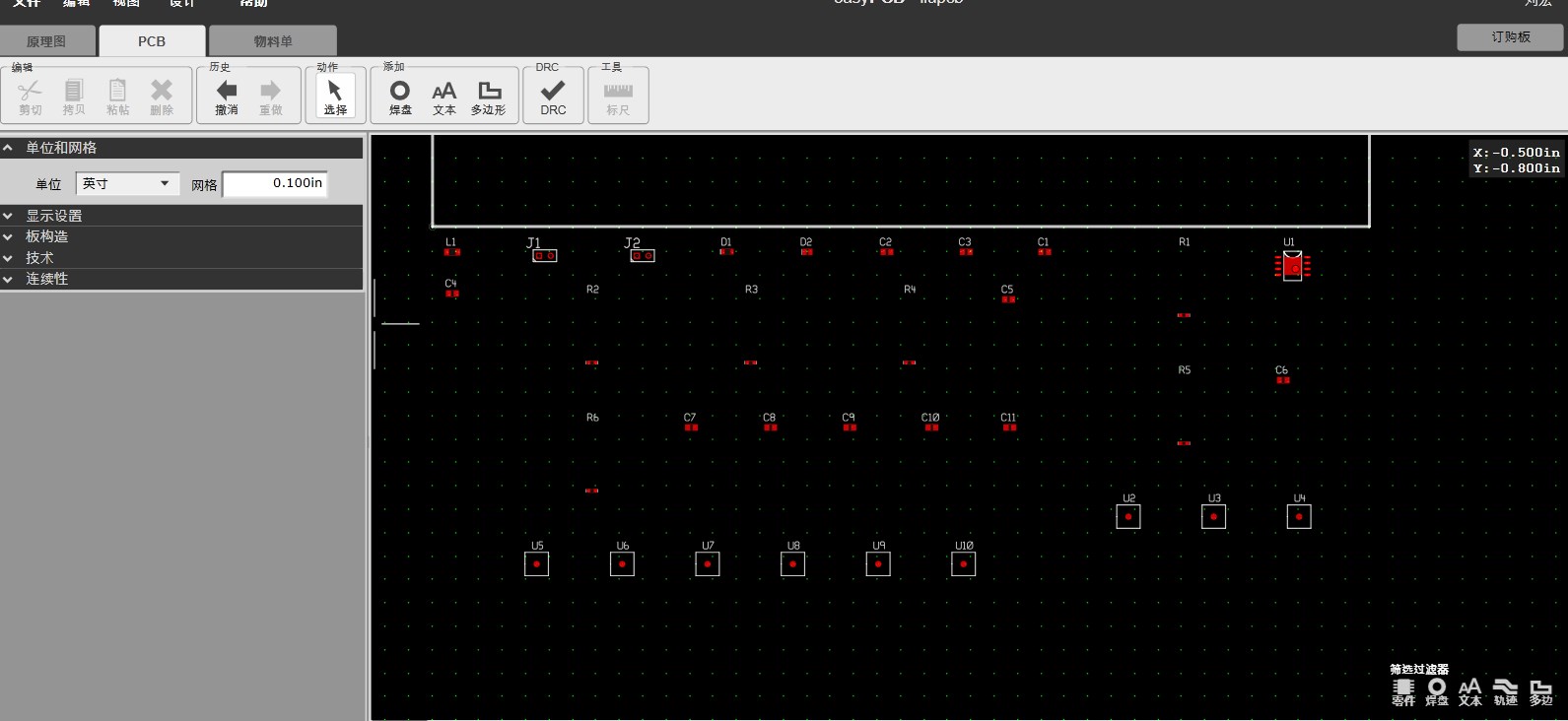

做完原理图以后，再看pcb，元件是自动过来的，鼠线也是根据原理图的连接关系直接过来的

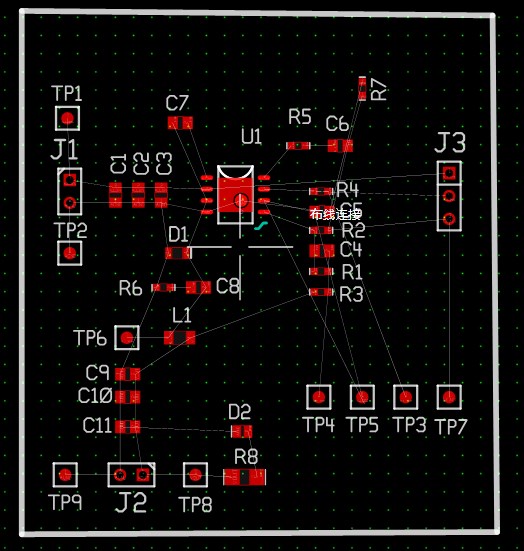

按照TI的tps54229DEMO，布局完成，看懂啊希望了

发表于 2014-4-25 20:05

地瓜这个不是发过了么

发表于 2014-4-25 20:52

gaochy1126 发表于 2014-4-25 20:05
地瓜这个不是发过了么

在那个帖子3月份才发了两贴，没完成这个图。其余的十几贴是四月写的。为了区别与三月的。我又重新开贴了。

有疑问可以去看看上一个帖子的时间。发帖时间都有记录。

发表于 2014-4-25 20:52

gaochy1126 发表于 2014-4-25 20:05
地瓜这个不是发过了么

谢谢你的关注

发表于 2014-4-25 23:59

地瓜patch 发表于 2014-4-25 20:52
在那个帖子3月份才发了两贴，没完成这个图。其余的十几贴是四月写的。为了区别与三月的。我又重新开贴了 ...

加油地瓜

发表于 2014-4-28 21:10

gaochy1126 发表于 2014-4-25 23:59
加油地瓜

没看到你的作品呢

发表于 2014-4-28 21:20

本帖最后由地瓜patch 于 2014-9-23 18:46 编辑

好困，今天有画不完了
原来添加过孔的快捷键是 F ，哈哈

发表于 2014-4-28 21:39

号

发表于 2014-4-28 21:39

号

发表于 2014-4-28 21:47

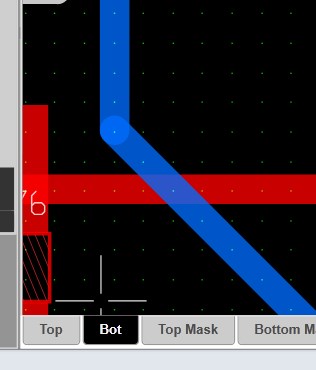

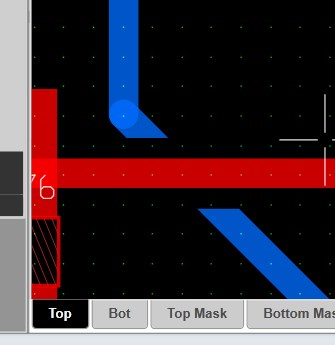

有个现象比较有意思，当top被激活的时候，bot层的连线会缺失一部分，表示被顶层挡住了，如下图


但bot被激活，不会出现上边的情况，如下图
