【 easySim设计大赛】OTL电路仿真

[复制链接]
 楼主| biechedan 发表于 2014-4-25 23:29 | 显示全部楼层 |阅读模式
电路仿真, SIM, 大赛, AC, 功率放大电路
OTL电路为单端推挽式无输出变压器功率放大电路。通常采用电源供电，从两组串联的输出中点通过电容耦合输出信号。
OTL(Output transformerless )电路是一种没有输出变压器的功率放大电路。过去大功率的功率放大器多采用变压器耦合方式，以解决阻抗变换问题，使电路得到最佳负载值。
但是，这种电路有体积大、笨重、频率特性不好等缺点，目前已较少使用。OTL电路不再用输出变压器，而采用输出电容与负载连接的互补对称功率放大电路，使电路轻便、适于电路的集成化，只要输出电容的容量足够大，电路的频率特性也能保证，是目前常见的一种功率放大电路。

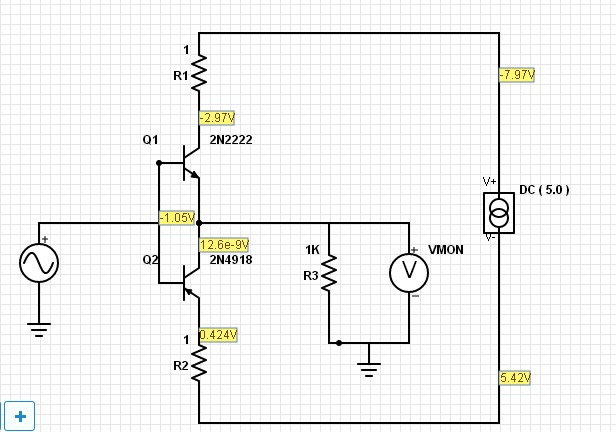

http://easysim.21ic.com/simulator#257
