HAL库开发教程(五)—RTC使用

只看该作者 · 2021-9-28 21:31

一、RTC简介
STM32F2的实时时钟(RTC)是一个独立的BCD(Binary Coded Decimal)定时器/计时器，提供了一个包括时间与日期的时钟/日历功能，两个闹钟中断，一个定期唤醒中断，并且包括一个自动唤醒单位管理的低功耗模式。

只看该作者 · 2021-9-28 21:32

1.时钟与分频
STM32F2的RTC(RTCCLK)时钟源头可以从LES时钟、LSI时钟以及HSE时钟中进行选择，一般我们选择LSE外部低速时钟，即32.768Khz外部晶振作为时钟源。并且通过配置异步预分频器和同步预分频器设置1Hz的时钟核心。

只看该作者 · 2021-9-28 21:32

2.开发步骤
1.STM32CubeMX中配置：时钟+RTC模式+RTC参数
2.Keil中对RTC时间和日期进行设置和获取
3.编写中断服务函数

只看该作者 · 2021-9-28 21:33

二、STM32CbueMX配置
1.选取RTC进行配置
在STM32CubeMX首页找到并选择RTC进行相关配置

只看该作者 · 2021-9-28 21:34

2.配置RTC模式

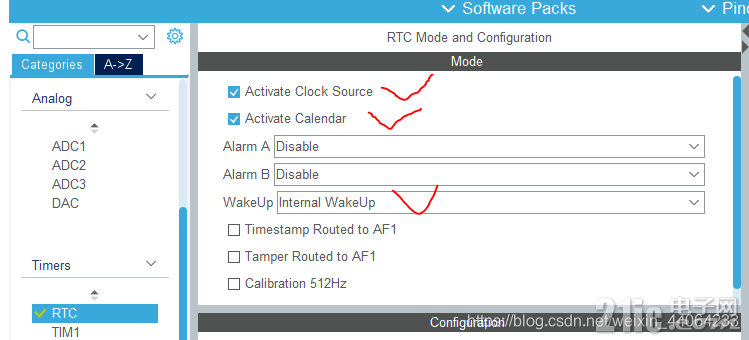

主要对RTC的各个模式进行选择，包括使能日历，闹钟和唤醒中断等。这里选择配置图中三处

只看该作者 · 2021-9-28 21:35

3.配置RTC参数

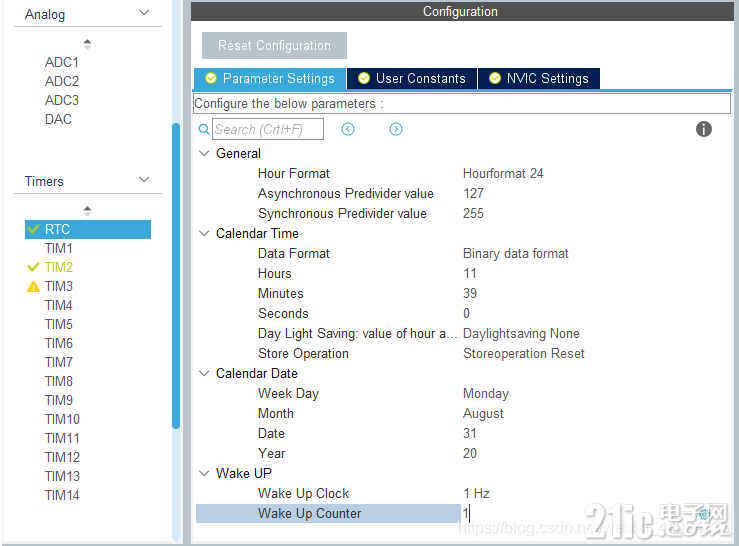

主要对RTC的各个参数进行配置，包括：时间，日期，预分频设置，周期性唤醒的频率和计数值。这里配置如图所示。

只看该作者 · 2021-9-28 21:36

4.配置NVIC中断优先级

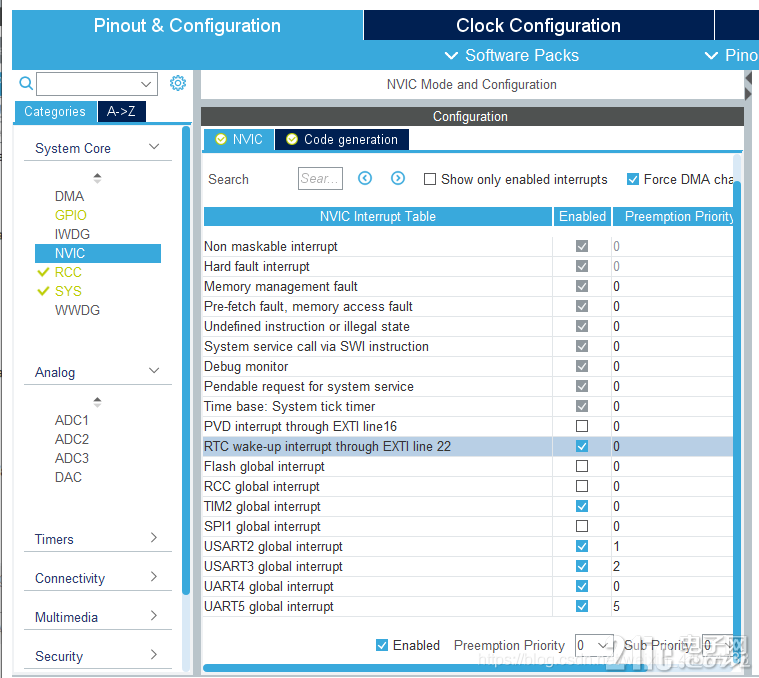

主要对唤醒中断和闹钟中断的NVIC优先级进行配置

只看该作者 · 2021-9-28 21:38

三、Keil程序开发
1.主要功能函数
设置日历参数
HAL_RTC_GetDate(&hrtc,&RTC_DateStruct,RTC_FORMAT_BIN);
HAL_RTC_GetTime(&hrtc,&RTC_TimeStruct,RTC_FORMAT_BIN);
获取日历参数
HAL_RTC_SetTime(&hrtc, &RTC_Time, RTC_FORMAT_BIN);
HAL_RTC_SetDate(&hrtc, &RTC_Date, RTC_FORMAT_BIN);

其中，第一个参数为RTC结构体，第二个参数为Time和Date结构体，第三个参数可设置为：RTC_FORMAT_BIN或RTC_FORMAT_BCD

周期性唤醒中断
void RTC_WKUP_IRQHandler(void)

只看该作者 · 2021-9-28 21:40

2.相关代码
1.日历更新
日历更新程序如下（示例）：

复制

RTC_Time.Hours = 1;

RTC_Time.Minutes = 2;

RTC_Time.Seconds = 3;

RTC_Time.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;

RTC_Time.StoreOperation = RTC_STOREOPERATION_RESET;

HAL_RTC_SetTime(&hrtc, &RTC_Time, RTC_FORMAT_BIN);



RTC_Date.WeekDay = 4;

RTC_Date.Month = 5;

RTC_Date.Date = 6;

RTC_Date.Year = 7;

HAL_RTC_SetDate(&hrtc, &RTC_Date, RTC_FORMAT_BIN);

只看该作者 · 2021-9-28 21:41

2.日历获取
日历获取程序如下（示例）：

复制

HAL_RTC_GetTime(&hrtc,&RTC_TimeStruct,RTC_FORMAT_BIN);

printf("Time:%02d:%02d:%02d",RTC_TimeStruct.Hours,RTC_TimeStruct.Minutes,RTC_TimeStruct.Seconds);

HAL_RTC_GetDate(&hrtc,&RTC_DateStruct,RTC_FORMAT_BIN);

printf("Date:20%02d-%02d-%02d",RTC_DateStruct.Year,RTC_DateStruct.Month,RTC_DateStruct.Date);
