5V输入三节锂电池升压充电芯片-CS5095

已有 2628 次阅读2020-6-19 21:03 |系统分类:电源技术| 锂电池, 升压充

12V供电是很多电子元器件或者很多电子产品标准的电源电压。便携式电子产品也不例外,比如对马达转速要求更高的便携式户外榨汁机、对加热速度要求更快的手持打印机、又比如便携式蓝牙音响对输出功率要求更大等等。三节锂电串联12.6V供电是对应的主要方式。

锂电池当然离不开充电电路,传统三节锂电串联充电管理以降压充电为主。当下USB 5V充电器可以说人手一个以上毫不夸张,并且5V/3A输出的充电器也很常见。为适应消费者以及市场需求,用于三节锂电池串联的USB 5V输入升压充电管理应运而生。随手一根USB线就可以充电,极大提高此类便携式产品的使用方便性,并且成品厂家可以考虑不配充电器出货,降低了整体成本。

深圳市永阜康科技有限公司针对客户实际应用方案,推出用于三节锂电池串联12.6V的USB_5V输入升压充电管理_CS5095。CS5095具备输入自适应功能,任何种类的USB接口都可以正常充电,最大充电电流1.2A。精简通用的SOP8封装还具备NTC温控功能。18V的输入耐压余量充足,安全可靠。广泛应用于蓝牙音响,广场舞音响,四轴飞行器等案列。

CS5095应用特性

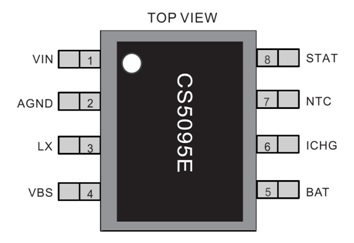

1. CS5095脚位图

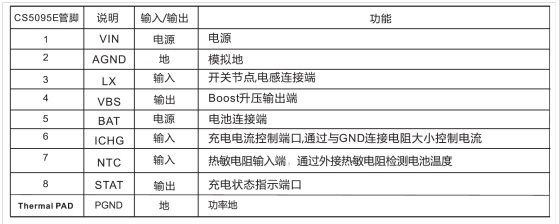

2. CS5095管脚说明

















3.CS5095 DEMO原理图



















4. CS5095 DEMO板PCB顶层设计图





















5. CS5095 DEMO板PCB底层设计图

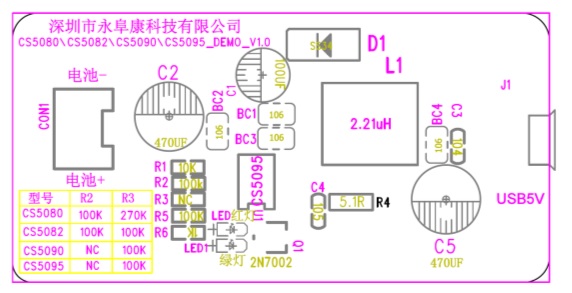

6. CS5095 DEMO板贴片图





















7. CS5095 DEMO板物料清单

























8. CS5095 DEMO板实物图

9. 双节、三节锂电USB 5V升压充电管理选型表

型号

电池

充电特性

封装

自适应功能

耐压

充电电流

CS5080



双节7.4V

USB5V输入升压型充电,充电电流可调

ESOP8

≤7V

≤1A

CS5082

USB5V输入升压型充电,NTC功能,充电电流可调

ESOP8

≤7V

≤1A

CS5086

USB5V输入升压型充电,NTC功能,均衡功能,充电电流可调

ESOP8

≤18V

≤1.5A

CS5090

USB5V输入升压型充电,NTC功能,充电电流可调,耐高压

ESOP8

≤18V

≤1.5A

CS5095

三节12.6V

USB5V输入升压型充电,NTC功能,充电电流可调,耐高压

ESOP8

≤18V

≤1.2A

备注:CS5080/CS5082/CS5090/CS5095系列管脚兼容
