BA3121/D3121 地隔离放大器电路IC性能特点及应用电路说明

已有 2155 次阅读2011-12-9 07:56 |系统分类:视频音频| BA3121, D3121, 地隔离放大器电路IC

概述：
D3121,D3121F及 D3121N是一块对地能动冲放大器集成电路，该电路能有效消除由线路电阻所引起的问题及噪声。所需外围电容小，便于设计时小型化的同时可靠性不降低。广泛应用于车载音响系统内。 D3121系列采用DIP8、SOP8、SIP8的封装形式。管教完全兼容BA3121。

主要特点：
外接电容小工共

模抑制比高(57dB典型，f = 1kHz).

低噪声(VNO = 3.5mVrms典型.).
低失真 (THD = 0.002% 典型.).
双通道

应用：
车载音响系统

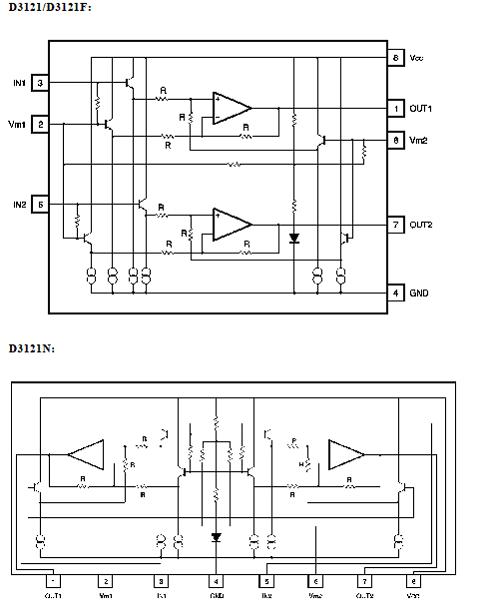

内部框图与管脚排列图：

测试电路图：

应用图：

应用概要：
车载音响系统由于安装于汽车内部，汽车电子所产生的电子噪声可进入功率放大器中，从而产生可听噪声。

车载音响系统噪声流程图

D3121利用其一个运算放大器的共模抑制功能来消除噪声，如不使用D3121电路，则噪声直接进入功率放大器；使用时，运算放大器的CMMR可消除噪声。
噪声消除原理：
输出电压获得 (eO)

理想情况下, 如果 R1R4 = R2R3, and e1 = e2, 噪声将会变成0。但是，由于电阻间的失配，噪声电压(e1 与 e2)、运算放大器的承受范围会有差别，因而还是会产生噪声电压。

使用注意事项：
(1) 与pin 2 (Vm1) 和 pin 6 (Vm2)相连的电容值比率保持为2：1，则纹波抑抑比稳定，甚至当电容值减半时纹波抑制比仍不会有太大的变动。
(2)如果连接 pin 2 (Vm1) 的电容值加倍, 波段区CMMR值为+6dB, 若电容值减半，则为-6dB.
