[STM32F0] STM32电路分享+编程面板

[复制链接]
 楼主| hbzjt2011 发表于 2017-8-16 17:58 | 显示全部楼层 |阅读模式
STM32, 编程, 电路, AC, 芯片
电路名称：编程面板
电路作用：实现人机交互，实现与控制器的通讯，用于参数设定、显示。
电路主要元器件：
1、主控MCU：STM32F103RBT6


官网链接：http://www.st.com/content/st_com ... 03/stm32f103rb.html


特性介绍：



2、数码管驱动芯片：74HC573
3、485/422通讯芯片：SP3491

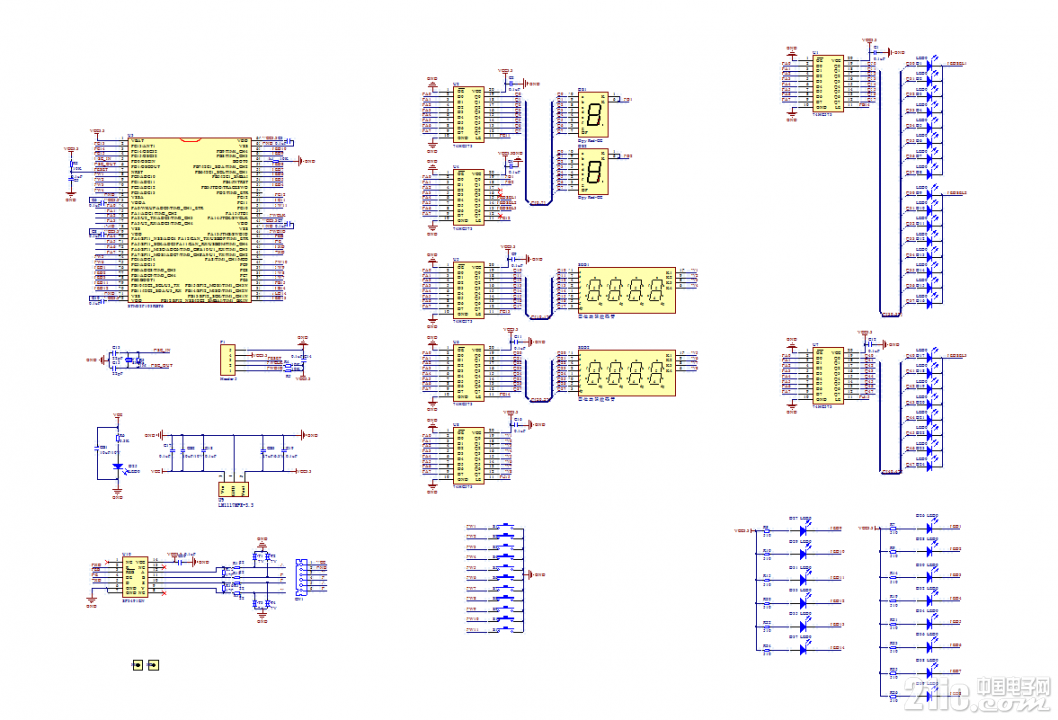

原理图：

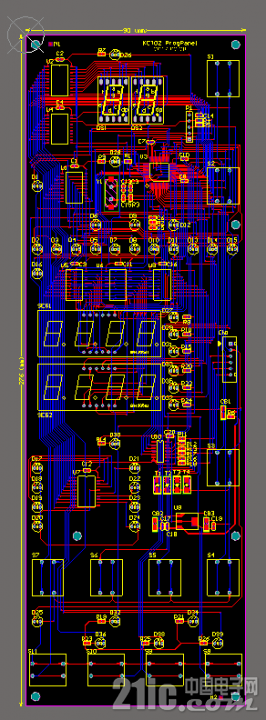

PCB:
