【分享】继电器模块的原理图及pcb

[复制链接]
 楼主| caijie001 发表于 2017-12-23 22:07 | 显示全部楼层 |阅读模式
PCB, 继电器模块, 原理图, AC, 控制

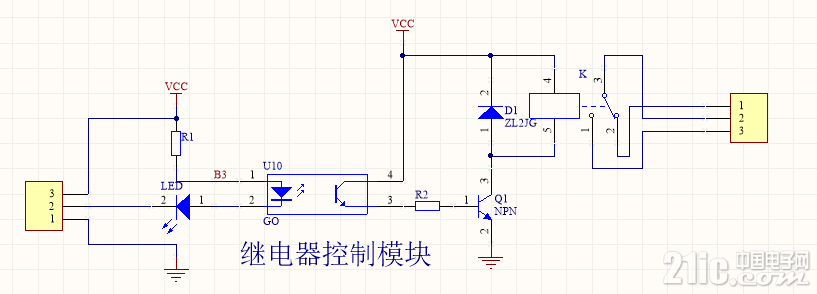

低电平控制的继电器模块。
如果是双电源控制，请把靠近继电器的vcc换另一个电源
带光耦隔离
低电平控制

微信图片_20171223220152.png 微信图片_20171223220110.png 微信图片_20171223220131.jpg
