NV75xx 100mA，高输入电压低功耗 LDO数据手册

发表于 2019-11-27 15:13

发表于 2019-11-27 15:13

 产品概述
NV75XX 系列是采用 CMOS 技术实现的三端低功耗高电压稳压器。输出电流为 100mA 且允许的输入电压可高达 30V。具有几个固定的输出电压。

发表于 2019-11-27 15:14

 主要特性
 输入电压：最高可达 30V
 静态电流：1.0μA
 大电流输出：100mA
 输出电压精度：±3%
 封装类型：TO-92、SOT89-3

发表于 2019-11-27 15:14

 封装外形

发表于 2019-11-27 15:14

 应用领域
 电池供电设备
 通信设备
 音频/视频

发表于 2019-11-27 15:15

 选型表

发表于 2019-11-27 15:15

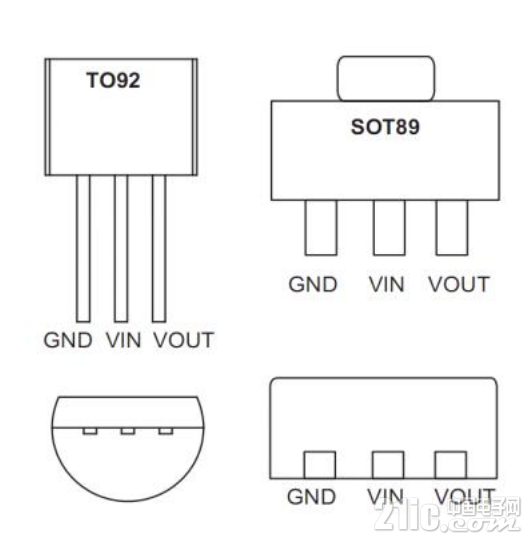

 封装形式与管脚定义

发表于 2019-11-27 15:15

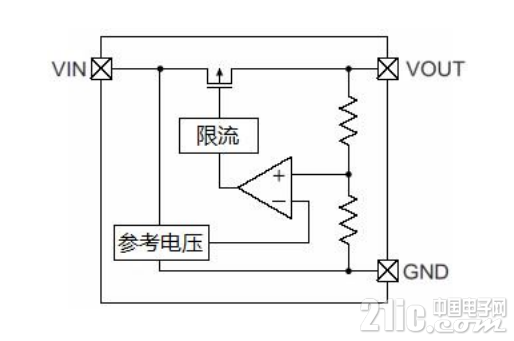

 方框图

发表于 2019-11-27 15:16

 极限参数

发表于 2019-11-27 15:17

 NV7530, +3.0V 输出类型电气特性

发表于 2019-11-27 15:17

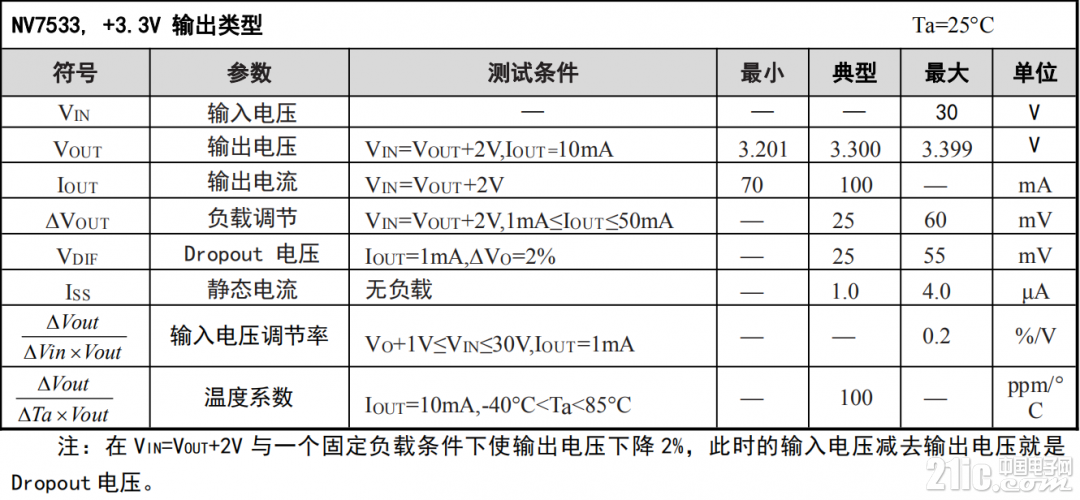

 NV7530, +3.3V 输出类型电气特性

发表于 2019-11-27 15:18

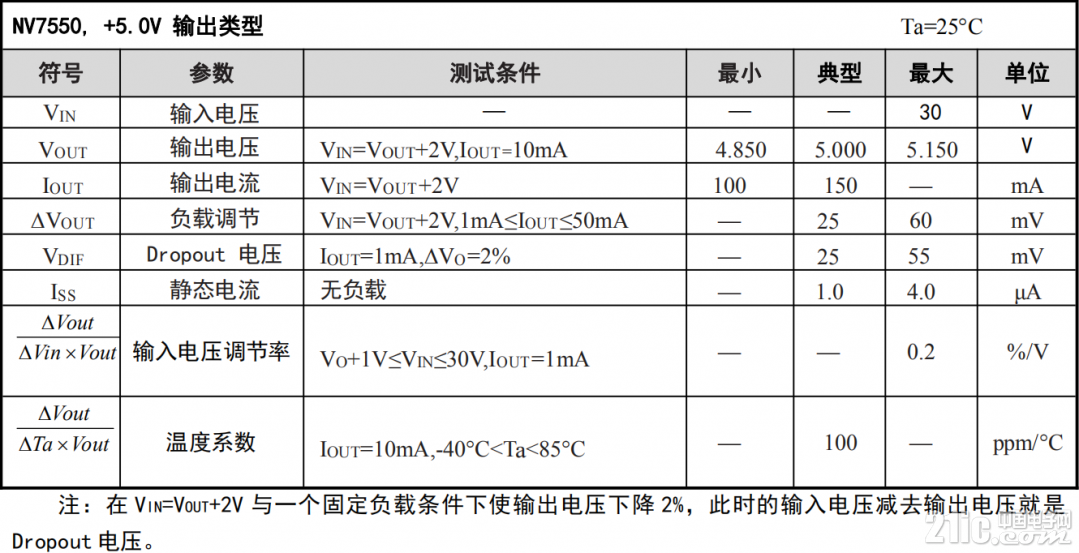

 NV7530, +5.0V 输出类型电气特性

发表于 2019-11-27 15:18

 应用电路
 典型应用电路

发表于 2019-11-27 15:19

 封装尺寸图

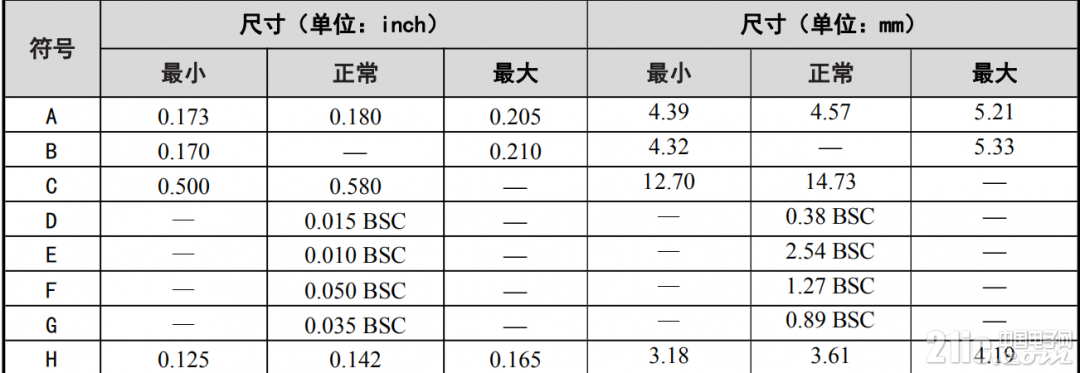

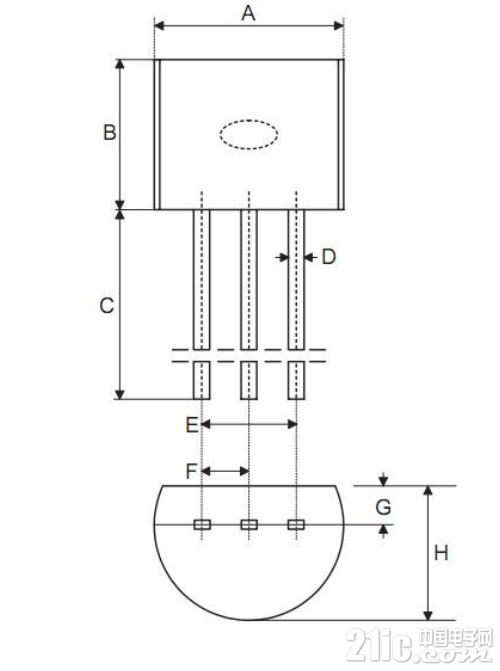

 3-pin TO92 外形尺寸

发表于 2019-11-27 15:20

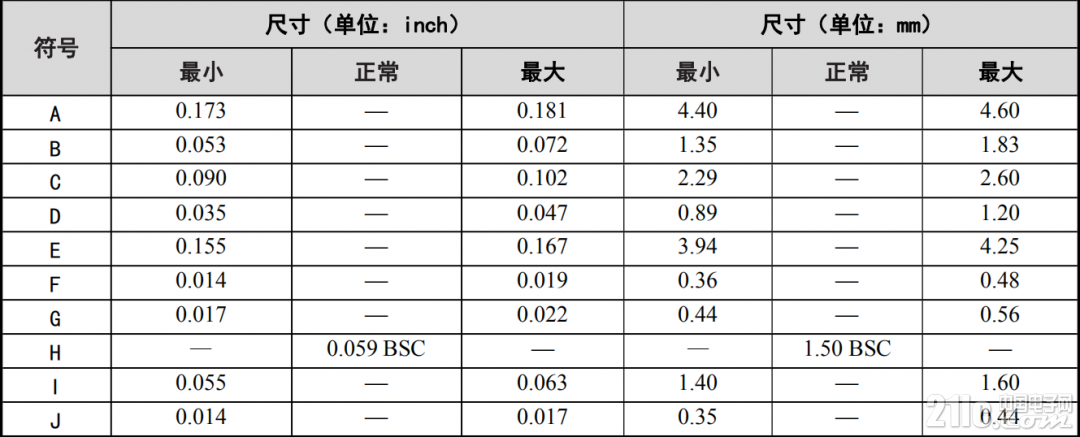

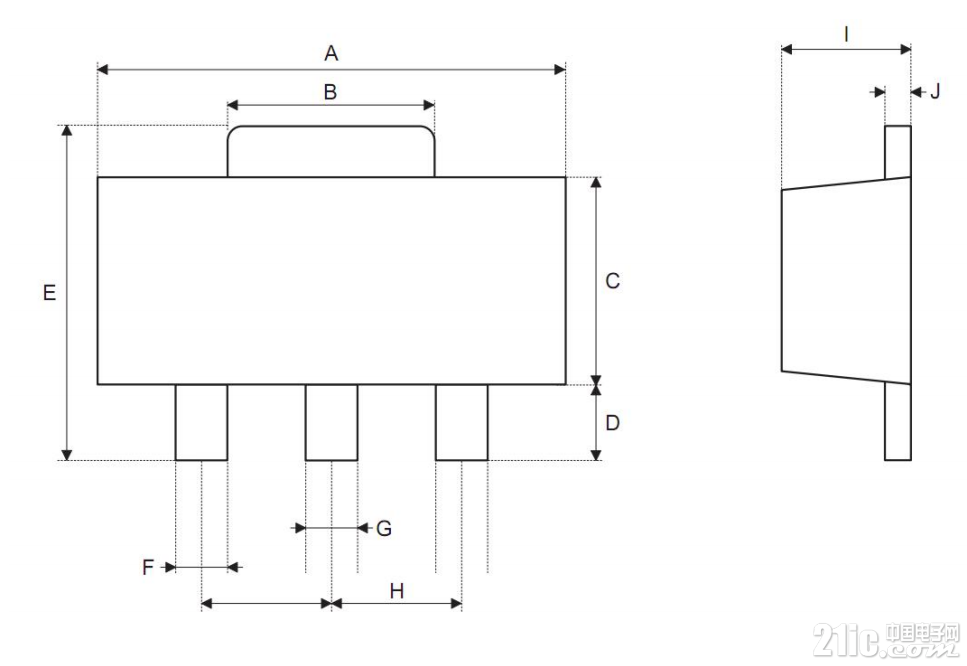

 SOT89-3 外形尺寸
