低噪声电荷泵 DC/DC 转换电路NV7350数据手册

 产品概述
NV7350 是一个具备低噪声、恒定开关频率（400KHz）的电容式电压倍增器。输入 2.5 至 4.5V，产生恒定的 5V 输出电压，最大输出电流能达到200mA。较少的外部器件（仅有一只自举电容和 VIN以及 VOUT 上的 2 只旁路电容）使得 NV7350 很适合
应用于电池供电的小型设备。
本电路采用新的电荷泵架构，保证零负载情况下工作在恒定的开关频率，并同时减少输入和输出纹波。该电路具有热保护功能，能承受从 VOUT 到GND 的持续短路。内置的软启动电路能防止启动时产生过大的浪涌电流。较高的开关频率，可以使用小型的陶瓷电容。低电流待机电流，小于 1uA。。

 主要特性
 固定输出电压 5V（±3%）
 输入范围：2.5V～5.0V
 输出电流：最大 200mA
 低噪声恒定频率工作
 自动软启动降低浪涌电流
 待机电流小于 1uA
 短路保护
 无电感器件
 采用 6 脚 SOT23 封装

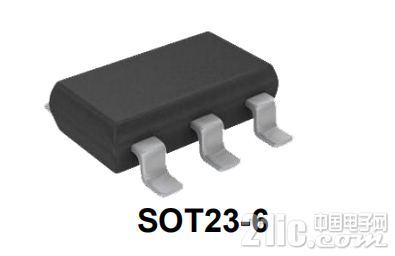

 封装外形

 典型应用
 白光 LED 背光源
 锂离子电池备份电源
 3V 到 5V 转换
 智能卡阅读器
 PCMCIA 本地 5V 电源

 管脚配置

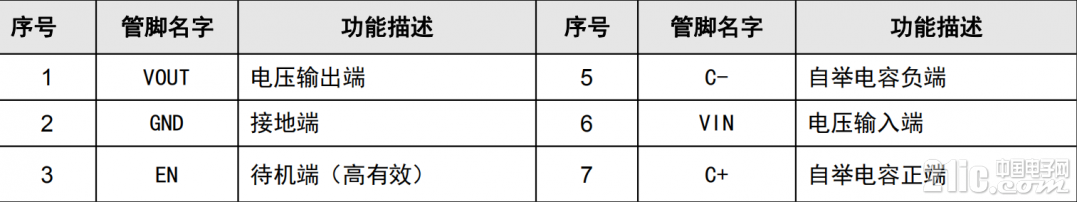

 管脚描述

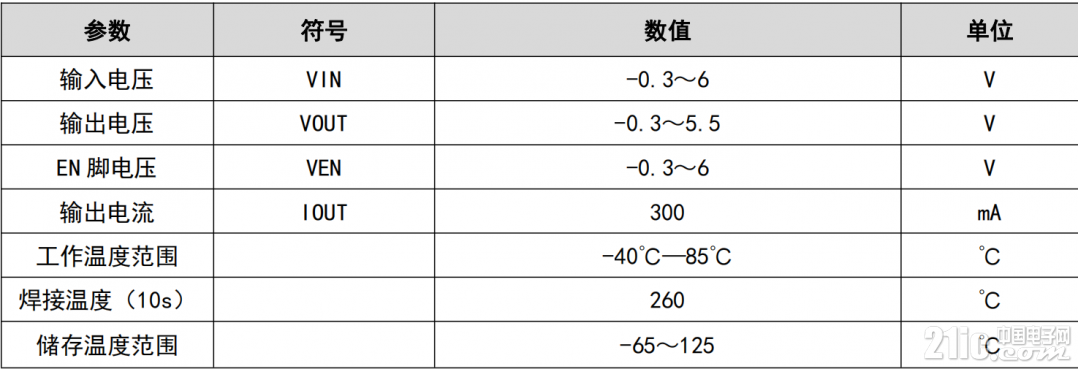

 极限参数

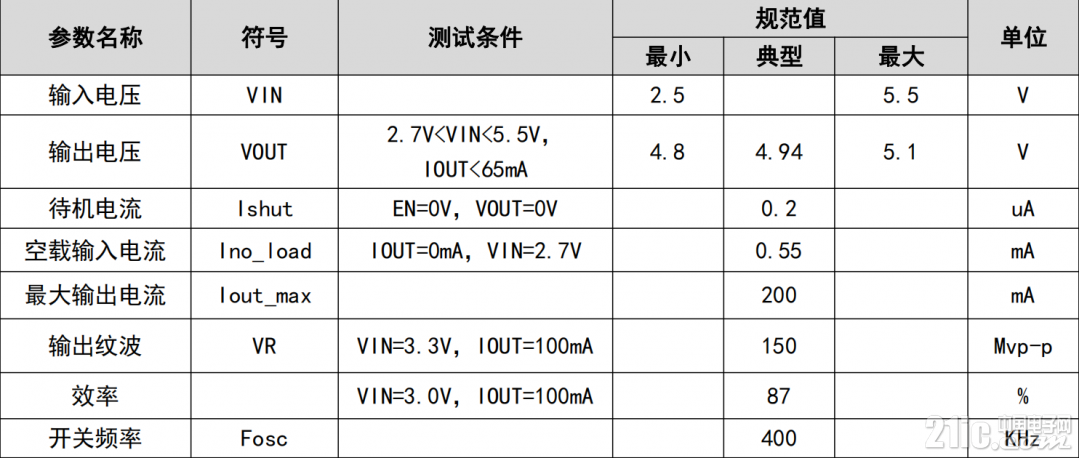

 电气特性（除非特别说明，EN=VIN，CIN=COUT=2.0uF，Tamb=25℃）

 应用电路图

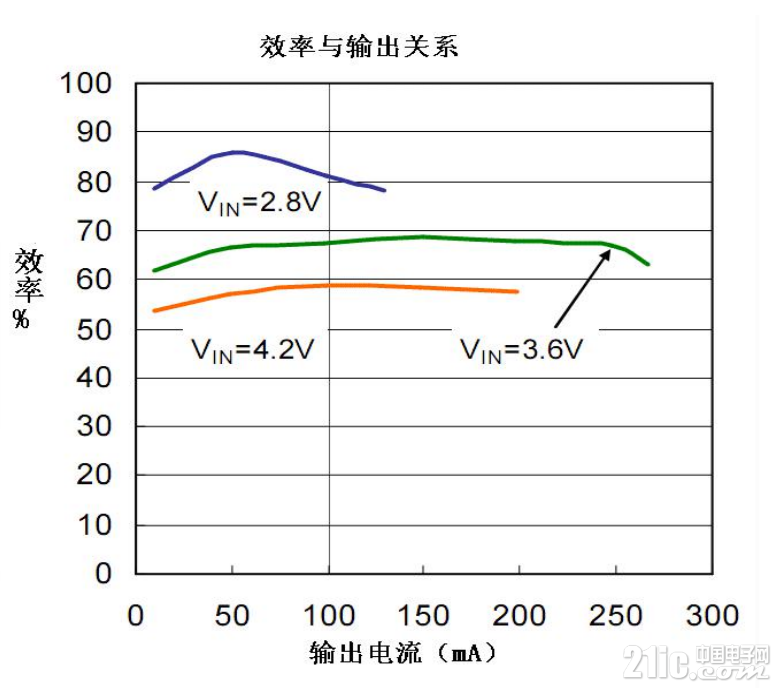

 典型特性曲线图
