CH32V103应用教程——硬件I2C读写EEPROM

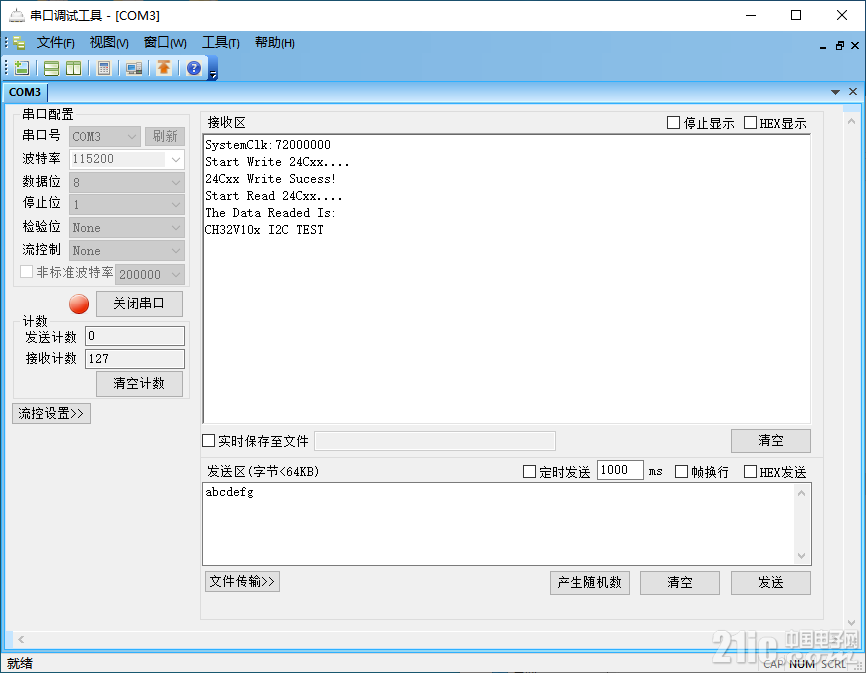

本章教程将使用CH32V103的硬件I2C读写EEPROM24C02，并通过串口调试助手将读写结果打印显示。

1、I2C简介及相关函数介绍
内部集成电路总线（I2C）广泛用在微控制器和传感器及其他片外模块的通讯上，它本身支持多主多从模式，仅仅使用两根线（SDA和SCL）就能以100KHz（标准）和400KHz（快速）两种速度通讯。I2C总线还兼容SMBus协议，不仅支持I2C的时序，还支持仲裁、定时和DMA，拥有CRC校验功能。

单片机I2C分为硬件I2C和模拟I2C。硬件I2C在进行程序编写时只需调用函数即可，且硬件I2C速度快、效率高、软件占用资源少，但其需使用固定GPIO脚，缺少灵活性，且某些单片机I2C并不稳定；模拟I2C通过软件程序控制管脚状态模拟I2C通信波形，使用灵活，且相对稳定，但其程序配置繁琐，代码量大，占用软件资源多。

关于I2C具体信息，可参考CH32V103应用手册。I2C标准库函数具体内容如下：
复制
  1. void I2C_DeInit(I2C_TypeDef* I2Cx);


  2. void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct);


  3. void I2C_StructInit(I2C_InitTypeDef* I2C_InitStruct);


  4. void I2C_Cmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  5. void I2C_DMACmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  6. void I2C_DMALastTransferCmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  7. void I2C_GenerateSTART(I2C_TypeDef* I2Cx, FunctionalState NewState);


  8. void I2C_GenerateSTOP(I2C_TypeDef* I2Cx, FunctionalState NewState);


  9. void I2C_AcknowledgeConfig(I2C_TypeDef* I2Cx, FunctionalState NewState);


  10. void I2C_OwnAddress2Config(I2C_TypeDef* I2Cx, uint8_t Address);


  11. void I2C_DualAddressCmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  12. void I2C_GeneralCallCmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  13. void I2C_ITConfig(I2C_TypeDef* I2Cx, uint16_t I2C_IT, FunctionalState NewState);


  14. void I2C_SendData(I2C_TypeDef* I2Cx, uint8_t Data);


  15. uint8_t I2C_ReceiveData(I2C_TypeDef* I2Cx);


  16. void I2C_Send7bitAddress(I2C_TypeDef* I2Cx, uint8_t Address, uint8_t I2C_Direction);


  17. uint16_t I2C_ReadRegister(I2C_TypeDef* I2Cx, uint8_t I2C_Register);


  18. void I2C_SoftwareResetCmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  19. void I2C_NACKPositionConfig(I2C_TypeDef* I2Cx, uint16_t I2C_NACKPosition);


  20. void I2C_SMBusAlertConfig(I2C_TypeDef* I2Cx, uint16_t I2C_SMBusAlert);


  21. void I2C_TransmitPEC(I2C_TypeDef* I2Cx, FunctionalState NewState);


  22. void I2C_PECPositionConfig(I2C_TypeDef* I2Cx, uint16_t I2C_PECPosition);


  23. void I2C_CalculatePEC(I2C_TypeDef* I2Cx, FunctionalState NewState);


  24. uint8_t I2C_GetPEC(I2C_TypeDef* I2Cx);


  25. void I2C_ARPCmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  26. void I2C_StretchClockCmd(I2C_TypeDef* I2Cx, FunctionalState NewState);


  27. void I2C_FastModeDutyCycleConfig(I2C_TypeDef* I2Cx, uint16_t I2C_DutyCycle);
1.1、void I2C_DeInit(I2C_TypeDef* I2Cx)
功  能：将I2Cx外围寄存器初始化为其默认重置值。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。

1.2、void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct)
功  能：根据I2C_InitStruct中指定的参数初始化I2Cx外围设备。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_InitStruct：指向包含指定I2C外围设备配置信息的I2C_InitTypeDef结构的指针。

1.3、void I2C_StructInit(I2C_InitTypeDef* I2C_InitStruct)
功  能：用默认值填充每个I2C_InitStruct成员。
输  入：I2C_InitStruct：指向将被初始化的I2C_InitTypeDef结构的指针。

1.4、void I2C_Cmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C外围设备。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.5、void I2C_DMACmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C DMA请求。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.6、void I2C_DMALastTransferCmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：指定下一次DMA传输是否是最后一次。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.7、void I2C_GenerateSTART(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：生成I2Cx通信启动条件。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.8、void I2C_GenerateSTOP(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：生成I2Cx通信停止条件。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.9、void I2C_AcknowledgeConfig(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C确认功能。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.10、void I2C_OwnAddress2Config(I2C_TypeDef* I2Cx, uint8_t Address)
功  能：配置指定的I2C自身地址2。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。地址：指定7bit I2C自身地址2。

1.11、void I2C_DualAddressCmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C双寻址模式。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.12、void I2C_GeneralCallCmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C常规调用功能。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.13、void I2C_ITConfig(I2C_TypeDef* I2Cx, uint16_t I2C_IT, FunctionalState NewState)
功  能：启用或禁用指定的I2C中断。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_-IT：指定要启用或禁用的I2C中断源。NewState:启用或禁用。

1.14、void I2C_SendData(I2C_TypeDef* I2Cx, uint8_t Data)
功  能：通过I2Cx外围设备发送数据字节。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。数据：要传输的字节。

1.15、uint8_t I2C_ReceiveData(I2C_TypeDef* I2Cx)
功  能：返回I2Cx外围设备最近接收到的数据。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。

1.16、void I2C_Send7bitAddress(I2C_TypeDef* I2Cx, uint8_t Address, uint8_t I2C_Direction)
功  能：发送地址字节以选择从设备。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。Address：指定将要传输的从属地址。I2C_Direction：指定I2C设备是发射机还是接收机。

1.17、uint16_t I2C_ReadRegister(I2C_TypeDef* I2Cx, uint8_t I2C_Register)
功  能：读取指定的I2C寄存器并返回其值。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_Register：指定要读取的寄存器。

1.18、void I2C_SoftwareResetCmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C软件重置。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.19、void I2C_NACKPositionConfig(I2C_TypeDef* I2Cx, uint16_t I2C_NACKPosition)
功  能：在主接收器模式下选择指定的I2C NACK位置。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_NACKPosition：指定NACK位置。

1.20、void I2C_SMBusAlertConfig(I2C_TypeDef* I2Cx, uint16_t I2C_SMBusAlert)
功  能：驱动指定I2C的SMBusAlert引脚高或低。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_SMBusAlert：指定SMBAlert pin级别。

1.21、void I2C_TransmitPEC(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C PEC传输。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.22、void I2C_PECPositionConfig(I2C_TypeDef* I2Cx, uint16_t I2C_PECPosition)
功  能：选择指定的I2C PEC位置。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_PECPosition:I2C配置位置：指定PEC位置。

1.23、void I2C_CalculatePEC(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用传输字节的PEC值计算。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.24、uint8_t I2C_GetPEC(I2C_TypeDef* I2Cx)
功  能：返回指定I2C的PEC值。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。

1.25、void I2C_ARPCmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C ARP。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.26、void I2C_StretchClockCmd(I2C_TypeDef* I2Cx, FunctionalState NewState)
功  能：启用或禁用指定的I2C时钟拉伸。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。NewState:启用或禁用。

1.27、void I2C_FastModeDutyCycleConfig(I2C_TypeDef* I2Cx, uint16_t I2C_DutyCycle)
功  能：选择指定的I2C快速模式占空比。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_DutyCycle：指定快速模式占空比。

1.28、ErrorStatus I2C_CheckEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT)
功  能：检查最后一个I2Cx事件是否等于作为参数传递的事件。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_EVENT：指定要检查的事件。

1.29、uint32_t I2C_GetLastEvent(I2C_TypeDef* I2Cx)
功  能：返回最后一个I2Cx事件。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。

1.30、FlagStatus I2C_GetFlagStatus(I2C_TypeDef* I2Cx, uint32_t I2C_FLAG)
功  能：检查最后一个I2Cx事件是否等于作为参数传递的事件。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_FLAG：指定要检查的标志。

1.31、void I2C_ClearFlag(I2C_TypeDef* I2Cx, uint32_t I2C_FLAG)
功  能：清除I2Cx的挂起标志。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_FLAG：指定要清除的标志。

1.32、ITStatus I2C_GetITStatus(I2C_TypeDef* I2Cx, uint32_t I2C_IT)
功  能：检查指定的I2C中断是否发生。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_IT：指定要检查的中断源。

1.33、void I2C_ClearITPendingBit(I2C_TypeDef* I2Cx, uint32_t I2C_IT)
功  能：清除I2Cx中断挂起位。
输  入：I2Cx：其中x可以是1或2，以选择I2C外围设备。I2C_-IT：指定要清除的中断挂起位。

以上函数使用时直接在程序中进行调用即可。

2、硬件设计
本章教程使用硬件I2C读写24C02，由原理图可知，24C02的IIC_SCL引脚和IIC_SDA引脚通过J5引出来。由CH32V103数据手册可知，CH32V103的PB6和PB7引脚分别对应I2C1_SCL和I2C1_SDA，PB10和PB11引脚对应I2C2_SCL和I2C2_SDA，本章教程使用I2C2，连接方式如下：
  • PB10连接J5的SCL引脚
  • PB11连接J5的SDA引脚

3、软件设计
硬件I2C读写24C02相较于模拟I2C读写24C02在程序代码量上少了很多，具体程序如下：
iic.h文件
复制
  1. #ifndef __IIC_H


  2. #define __IIC_H



  3.

  4. #include "ch32v10x_conf.h"



  5.

  6. /* EERPOM DATA ADDRESS Length Definition */


  7. #define Address_8bit  0


  8. #define Address_16bit  1



  9.

  10. /* EERPOM DATA ADDRESS Length Selection */


  11. #define Address_Lenth   Address_8bit


  12. //#define Address_Lenth   Address_16bit



  13.

  14. void IIC_Init( u32 bound, u16 address );


  15. void AT24CXX_Init(void);


  16. u8 AT24CXX_ReadOneByte(u16 ReadAddr);


  17. void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite);


  18. void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead);


  19. void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite);



  20.

  21. #endif
iic.h文件主要是相关定义及函数声明；
iic.c文件
复制
  1. #include "iic.h"



  2.

  3. /*******************************************************************************


  4. * Function Name  : IIC_Init


  5. * Description    : Initializes the IIC peripheral.


  6. * Input          : None


  7. * Return         : None


  8. *******************************************************************************/


  9. void IIC_Init( u32 bound, u16 address )


  10. {


  11.     GPIO_InitTypeDef GPIO_InitStructure;


  12.     I2C_InitTypeDef I2C_InitTSturcture;



  13.

  14.     RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE ); //使能GPIOB时钟


  15.     RCC_APB1PeriphClockCmd( RCC_APB1Periph_I2C2, ENABLE );  //使能I2C2时钟



  16.

  17.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;


  18.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD; //开漏复用模式


  19.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;


  20.     GPIO_Init( GPIOB, &GPIO_InitStructure );



  21.

  22.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;


  23.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD; //开漏复用模式


  24.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;


  25.     GPIO_Init( GPIOB, &GPIO_InitStructure );



  26.

  27.     I2C_InitTSturcture.I2C_ClockSpeed = bound;          //设置时钟频率


  28.     I2C_InitTSturcture.I2C_Mode = I2C_Mode_I2C;         //设置I2C模式


  29.     I2C_InitTSturcture.I2C_DutyCycle = I2C_DutyCycle_2; //设置I2C快速模式占空比。


  30.     I2C_InitTSturcture.I2C_OwnAddress1 = address;       //设置第一个设备自己的地址


  31.     I2C_InitTSturcture.I2C_Ack = I2C_Ack_Enable;        //使能应答


  32.     I2C_InitTSturcture.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; //设置为7位应答


  33.     I2C_Init( I2C2, &I2C_InitTSturcture );              //I2C初始化



  34.

  35.     I2C_Cmd( I2C2, ENABLE );               //使能I2C2



  36.

  37.     I2C_AcknowledgeConfig( I2C2, ENABLE ); //使能I2C2应答功能


  38. }



  39.

  40. /*******************************************************************************


  41. * Function Name  : AT24CXX_Init


  42. * Description    : Initializes AT24xx EEPROM.


  43. * Input          : None


  44. * Return         : None


  45. ********************************************************************************/


  46. void AT24CXX_Init(void)


  47. {


  48.     IIC_Init( 100000, 0xA0);


  49. }



  50.

  51. /*******************************************************************************


  52. * Function Name  : AT24CXX_ReadOneByte


  53. * Description    : Read one data from EEPROM.


  54. * Input          : ReadAddr: Read frist address.


  55. * Return         : temp: Read data.


  56. ********************************************************************************/


  57. u8 AT24CXX_ReadOneByte(u16 ReadAddr)


  58. {


  59.     u8 temp=0;



  60.

  61.     while( I2C_GetFlagStatus( I2C2, I2C_FLAG_BUSY ) != RESET ); //等待总线空闲


  62.     I2C_GenerateSTART( I2C2, ENABLE ); //开始信号



  63.

  64.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_MODE_SELECT ) ); //检测EV5事件并清除标志


  65.     I2C_Send7bitAddress( I2C2, 0XA0, I2C_Direction_Transmitter );   //发送设备地址+写信号



  66.

  67.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED ) ); //检测EV6事件并清除标志



  68.

  69. #if (Address_Lenth  == Address_8bit)


  70.     I2C_SendData( I2C2, (u8)(ReadAddr&0x00FF) ); //发送数据地址


  71.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) ); //检测EV8事件并清除标志



  72.

  73. #elif (Address_Lenth  == Address_16bit)


  74.     I2C_SendData( I2C2, (u8)(ReadAddr>>8) );


  75.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );



  76.

  77.     I2C_SendData( I2C2, (u8)(ReadAddr&0x00FF) );


  78.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );



  79.

  80. #endif



  81.

  82.     I2C_GenerateSTART( I2C2, ENABLE );



  83.

  84.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_MODE_SELECT ) );


  85.     I2C_Send7bitAddress( I2C2, 0XA0, I2C_Direction_Receiver );



  86.

  87.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED ) ); //检测EV6事件并清除标志


  88.     while( I2C_GetFlagStatus( I2C2, I2C_FLAG_RXNE ) ==  RESET )


  89.     I2C_AcknowledgeConfig( I2C2, DISABLE ); //发送非应答信号



  90.

  91.     temp = I2C_ReceiveData( I2C2 );   //接收数据


  92.     I2C_GenerateSTOP( I2C2, ENABLE ); //停止信号



  93.

  94.     return temp;


  95. }



  96.

  97. /*******************************************************************************


  98. * Function Name  : AT24CXX_WriteOneByte


  99. * Description    : Write one data to EEPROM.


  100. * Input          : WriteAddr: Write frist address.


  101. * Return         : DataToWrite: Write data.


  102. ********************************************************************************/


  103. void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite)


  104. {


  105.     while( I2C_GetFlagStatus( I2C2, I2C_FLAG_BUSY ) != RESET );


  106.     I2C_GenerateSTART( I2C2, ENABLE );



  107.

  108.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_MODE_SELECT ) );


  109.     I2C_Send7bitAddress( I2C2, 0XA0, I2C_Direction_Transmitter );



  110.

  111.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED ) );



  112.

  113. #if (Address_Lenth  == Address_8bit)


  114.     I2C_SendData( I2C2, (u8)(WriteAddr&0x00FF) );


  115.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );



  116.

  117. #elif (Address_Lenth  == Address_16bit)


  118.     I2C_SendData( I2C2, (u8)(WriteAddr>>8) );


  119.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );



  120.

  121.     I2C_SendData( I2C2, (u8)(WriteAddr&0x00FF) );


  122.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );



  123.

  124. #endif



  125.

  126.     if( I2C_GetFlagStatus( I2C2, I2C_FLAG_TXE ) !=  RESET )


  127.     {


  128.         I2C_SendData( I2C2, DataToWrite );


  129.     }



  130.

  131.     while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );


  132.     I2C_GenerateSTOP( I2C2, ENABLE );


  133. }



  134.

  135. /*******************************************************************************


  136. * Function Name  : AT24CXX_Read


  137. * Description    : Read multiple data from EEPROM.


  138. * Input          : ReadAddr: Read frist address. (AT24c02: 0~255)


  139. *                  pBuffer: Read data.


  140. *                  NumToRead: Data number.


  141. * Return         : None


  142. ********************************************************************************/


  143. void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead)


  144. {


  145.     while(NumToRead)


  146.     {


  147.         *pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);


  148.         NumToRead--;


  149.     }


  150. }



  151.

  152. /*******************************************************************************


  153. * Function Name  : AT24CXX_Write


  154. * Description    : Write multiple data to EEPROM.


  155. * Input          : WriteAddr: Write frist address. (AT24c02: 0~255)


  156. *                  pBuffer: Write data.


  157. *                  NumToWrite: Data number.


  158. * Return         : None


  159. ********************************************************************************/


  160. void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite)


  161. {


  162.     while(NumToWrite--)


  163.     {


  164.         AT24CXX_WriteOneByte(WriteAddr,*pBuffer);


  165.         WriteAddr++;


  166.         pBuffer++;


  167.         Delay_Ms(2);


  168.     }


  169. }
iic.c文件主要是iic初始化配置及硬件iic读写配置函数。
main.c函数
复制
  1. /*******************************************************************************


  2. * Function Name  : main


  3. * Description    : Main program.


  4. * Input          : None


  5. * Return         : None


  6. *******************************************************************************/


  7. int main(void)


  8. {


  9.     u8 data[SIZE];



  10.

  11.     Delay_Init();


  12.     USART_Printf_Init(115200);


  13.     printf("SystemClk:%d\r\n",SystemCoreClock);



  14.

  15.     AT24CXX_Init();



  16.

  17.     printf("Start Write 24Cxx....\r\n");


  18.     AT24CXX_Write(100,(u8*)TEXT_Buffer,SIZE);  //写入数据


  19.     printf("24Cxx Write Sucess!\r\n");



  20.

  21.     Delay_Ms(500);



  22.

  23.     printf("Start Read 24Cxx....\r\n");


  24.     AT24CXX_Read(100,data,SIZE);               //读取数据


  25.     printf("The Data Readed Is: \r\n");


  26.     printf("%s\r\n", data);                    //打印输出数据



  27.

  28.     while(1);


  29. }
main.c文件主要进行相关函数初始化以及flash数据的写入和读取。

4、下载验证
将编译好的程序下载到开发板并复位，串口打印情况具体如下：



13、硬件IIC.rar

473.31 KB, 下载次数: 118
回复 赏

举报

相关帖子
lmn2005 发表于 2023-4-24 20:40 | 显示全部楼层
怎么只打印：SystemClk:72000000
Start Write 24Cxx....

回复 赏

举报

momoto 发表于 2023-4-24 21:17 | 显示全部楼层
lmn2005 发表于 2023-4-24 20:40
怎么只打印：SystemClk:72000000
Start Write 24Cxx....

估计是陷在AT24CXX_WriteOneByte()这个函数中那几个while循环里了，在循环中打印下，看看具体是哪个，是不是获取状态标志位时写错了。
回复 赏

举报

lmn2005 发表于 2023-4-24 21:45 | 显示全部楼层
不是循环地打印，而是重启后只打印这两行，然后就没有了。
回复 赏

举报

momoto 发表于 2023-4-24 22:30 | 显示全部楼层
lmn2005 发表于 2023-4-24 21:45
不是循环地打印，而是重启后只打印这两行，然后就没有了。

我的意思是，你执行了printf("Start Write 24Cxx....\r\n")这一句，而没有执行printf("24Cxx Write Sucess!\r\n")这一句。
肯定是在这一句上AT24CXX_Write(100,(u8*)TEXT_Buffer,SIZE)出了问题。这句里面只有一个while循环出问题的可能性不大（你也可以在这个循环中随便打印点东西看看，排查下是不是这个循环）。
追进去的话就在AT24CXX_WriteOneByte()函数里有很多while，在这些里面去找问题了。
最简单的要不你就debug嘛。很快就找到了
回复 赏

举报

lmn2005 发表于 2023-4-25 07:52 | 显示全部楼层
momoto 发表于 2023-4-24 22:30
我的意思是，你执行了printf("Start Write 24Cxx....\r\n")这一句，而没有执行printf("24Cxx Write Suces ...

自己发现问题了，不好意思，低级错误，板子上的24c没有通过杜邦线连接到单片机，看了原理图后有点印象，仔细再看，果真24c是独立的IIC通讯模块。
回复 赏

举报

lmn2005 发表于 2023-4-25 07:55 | 显示全部楼层
例程中有中文注释，太给力了！
回复 赏

举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

RISCVLAR

133

主题

296

帖子

44

粉丝
快速回复 在线客服 返回列表 返回顶部
RISCVLAR

133

主题

296

帖子

44

粉丝
快速回复 在线客服 返回列表 返回顶部
