【银杏科技ARM+FPGA双核心应用】GD32F4系列43——CAN通信实验

发表于 2022-5-26 17:15

一、爆靓照

二、实验简介
CAN是一种异步通讯，只有CAN_High和CAN_Low两条信号线，共同构成一组差分信号线，以差分信号的形式进行通讯。
闭环总线网络：
CAN 物理层的形式主要有两种，如下图是其中的一种“闭环网络”，它允许总线最大长度为 40m，最高速度为 1Mbps，可以看到总线的两端各有一个 120 欧的电阻，这是规定。节点就是不同的设备，连接到一个闭环总线上面。

开环总线网络:

在本实验中，iCore3L 使用 XL1050 作为 CAN 驱动，通过 CAN 助手发送数据并能接收数据。

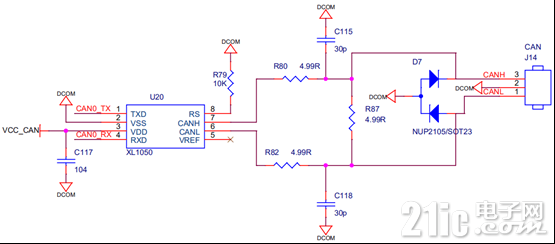

原理图：
