STM32驱动0.96寸OLED液晶屏

一、OLED简述

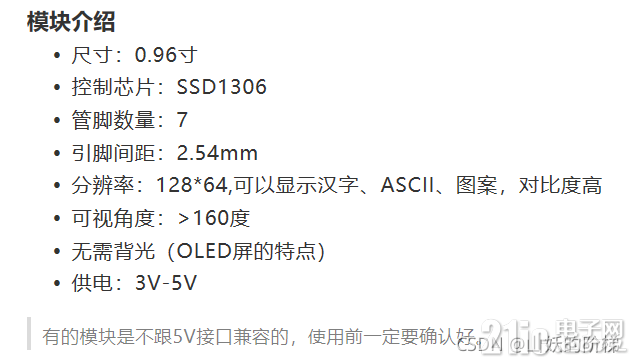

1.OLED模块简介
OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display， OELD）。OLED由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术。

LCD都需要背光，而OLED不需要，因为它是自发光的。这样同样的显示，OLED效果要来得好一些。OLED的尺寸难以大型化，但是分辨率确可以做到很高。

2.SSD1306控制芯片驱动
我们以STM32单片机为例，使用5个GPIO模拟SPI总线与SSD1306总线进行通讯。因为STM32与OLED屏的通讯只是单向数据传输，即只存在STM32向OLED屏发送数据，不涉及到读取返回数据，所以我们要实现显示功能之前，需要根据SPI写操作时序图，先实现一个向SSD1306写入一个字节的函数实现。

封装一个向SSD1306写入一个字节的函数，
函数原型为：

复制

void OLED_WR_Byte(uint8_t dat,uint8_t cmd);

其中：
dat为待写入的数据或者命令；
cmd为数据或命令标志，0表示命令；1表示数据。

由上面SPI操作的时序图可知，IO引脚的时序如下所示：
①首选看发送的字节是命令还是数据，如果是命令，OLED_DC（D/C）引脚置0，即低电平；如果是数据，OLED_DC（D/C）引脚置1，即高电平。

其中：
dat为待写入的数据或者命令；
cmd为数据或命令标志，0表示命令；1表示数据。

由上面SPI操作的时序图可知，IO引脚的时序如下所示：
①首选看发送的字节是命令还是数据，如果是命令，OLED_DC（D/C）引脚置0，即低电平；如果是数据，OLED_DC（D/C）引脚置1，即高电平。

复制

if(cmd)

OLED_DC_Set();

else

 OLED_DC_Clr();

②片选OLED_CS（CS）引脚置0，即拉低（硬件电路中CS引脚也可以直接与GND相连，这样就不用操作CS引脚了）。

复制

OLED_CS_Clr();

③1个字节的数据有8位，将8位数据由高到低的顺序发出，数据要在OLED_SCLK（D0）引脚的上升沿之前设置好，所以要先将OLED_SCLK（D0）置低，然后将一位数据送至OLED_SDIN（D1）引脚，然后将OLED_SCLK（D0）置高，这样一位数据就发送出去了，如此循环8次，一个字节的数据就发送出去了。

复制

for(i=0;i<8;i++)

{

OLED_SCLK_Clr();

 if(dat&0x80)

    OLED_SDIN_Set();

  else

     OLED_SDIN_Clr();

     OLED_SCLK_Set();

      dat<<=1;

 }

④8位数据发送完毕之后，将OLED_CS（CS）引脚拉高，即置1，恢复至初始状态。

复制

OLED_CS_Set();

OLED_CS_Set();

OLED_DC_Set();

3.如何显示字符
在初始化OLED之后，如何在屏幕上显示字符呢？

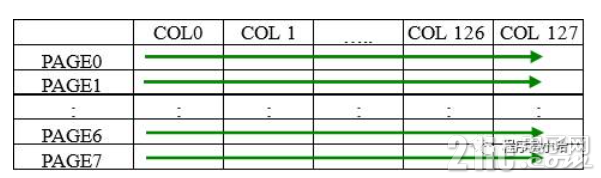

在这之前，先了解一下SSD1306内部的RAM；SSD1306内部有个SRAM称为GDDRAM（Graphic Display Data RAM），大小是128 × 64 bits，被分为8个 PAGE，用于单色128×64点阵显示，当我们往这个RAM写入数据，就会显示特定内容，
如图：

上面’COL’的含义是GDDRAM列（column）

在页寻址模式下，每当对RAM进行读写操作之后，列地址指针会自动+1，直到列地址指针指向列结束地址后，会重新指向列开始地址；而且在该模式下，一定要设置新的页面和列地址才能访问下一个页面的内容，所以设置显示字符之前一般都会调用下面几句语句来确定显示位置：

复制

OLED_WR_Byte (0xb0+i,OLED_CMD);    //设置页地址（0~7）OLED_WR_Byte (0x00,OLED_CMD);      //设置显示位置—列低地址OLED_WR_Byte (0x10,OLED_CMD);      //设置显示位置—列高地址封装设置

显示位置的函数如下：

复制

void OLED_Set_Pos(unsigned char x, unsigned char y)

{

 OLED_WR_Byte(0xb0+y,OLED_CMD);

 OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);        OLED_WR_Byte((x&0x0f)|0x01,OLED_CMD);

 }
