【CH32X035评估板测评】点亮LED

思路：

CH32X035是一款基于Cortex-M0核心的微控制器，具有35个通用IO引脚，可以用于点亮LED，和其它外设。

以下是在CH32X035上点亮LED的一般步骤：

• 确定LED连接到微控制器的哪个引脚上。假设我们使用GPIO引脚来控制LED。
• 配置GPIO引脚的模式为输出模式。可以使用HAL库函数进行设置。例如，可以使用HAL_GPIO_Init()函数来初始化GPIO引脚，并将其模式设置为GPIO_MODE_OUTPUT_PP。
• 在主程序中，通过修改GPIO引脚的电平来控制LED的亮灭状态。可以使用HAL库函数进行操作。例如，可以使用HAL_GPIO_WritePin()函数将GPIO引脚电平设置为高电平（GPIO_PIN_SET）以点亮LED，或设置为低电平（GPIO_PIN_RESET）以熄灭LED。
• 编译并烧录程序到CH32X035芯片中。在烧录之后，如果一切正常，LED应该会根据程序中设置的GPIO引脚电平状态而亮灭。


烧录器与板子连接示意图：
原理图：

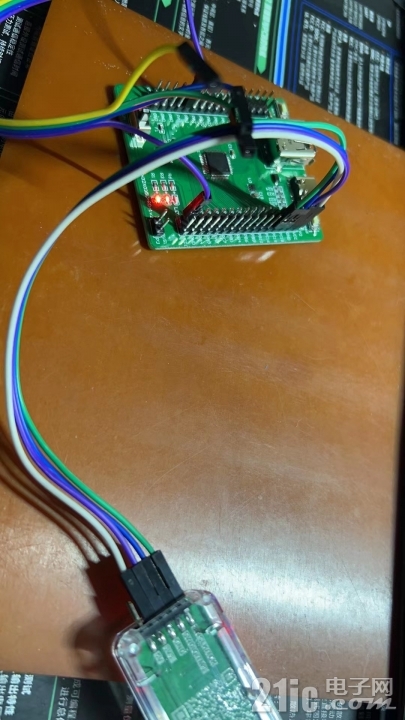

实物连接图：

引脚连接图

相关代码：

复制

    u8 i = 0;



    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    SystemCoreClockUpdate();

    Delay_Init();

    USART_Printf_Init(115200);

    printf("SystemClk:%d\r\n", SystemCoreClock);

    printf( "ChipID:%08x\r\n", DBGMCU_GetCHIPID() );

    printf("GPIO Toggle TEST\r\n");

    GPIO_Toggle_INIT();



    while(1)

    {

        Delay_Ms(100);

        GPIO_WriteBit(GPIOA, GPIO_Pin_0, (i == 0) ? (i = Bit_SET) : (i = Bit_RESET));

    }





   GPIO_InitTypeDef GPIO_InitStructure = {0};



    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOA, &GPIO_InitStructure);

LED闪烁视频：
