求助：请问CH395DEMO电路图中网络变压器的空引脚为什么要接，

发表于 2023-10-27 11:24

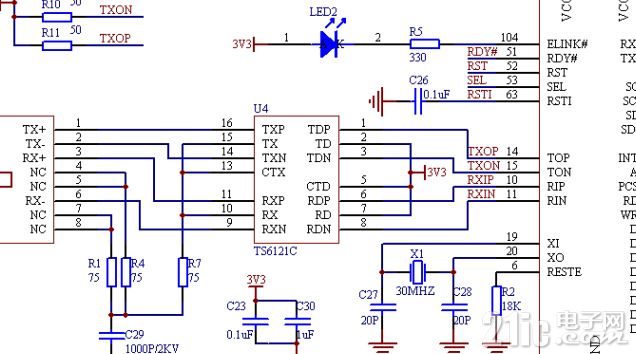

请问CH395DEMO电路图中网络变压器的空引脚为什么要接，为什么与标准电路处理不同。网络变压器的中心抽头已经接了，为何没有电气关系的空引脚5,13脚要去接，而同是空引脚的4,12脚又不接？请问如何理解？

发表于 2023-10-30 10:23

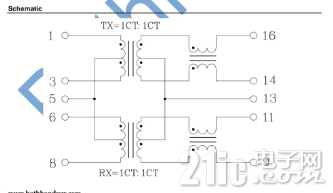

有些网络变压器5、13引脚分别与两侧中心抽头连在一起

有些变压器却是单独引出来的

我们提供的原理图这么画是为了做兼容

发表于 2023-11-1 14:25

TECHZL 发表于 2023-10-30 10:23
有些网络变压器5、13引脚分别与两侧中心抽头连在一起

有些变压器却是单独引出来的

哦，晓得了，你不说还真想不出来，谢谢
