AT32 WorkBench常用功能41--AT32F435ADC普通组位移模式配置

AT32 WorkBench常用功能41--AT32F435ADC普通组位移模式配置

本文主要介绍如何基于AT32 WorkBench配置ADC普通组位移模式，当使用普通位移模式时，通过使用多ADC采集同一通道，可以提高ADC对这个通道的采样频率，以AT32F435为例，如果使用3个ADC采集同一通道，可将此通道的采样率从最大5.33M，提升到5.33×3 = 16M，所以位移模式适合用在需要对单一通道高速采样的应用场景
转换时序

硬件环境

• AT-START-F435


软件环境

• AT32 Workbench
• MDK5
• 串口助手


配置步骤

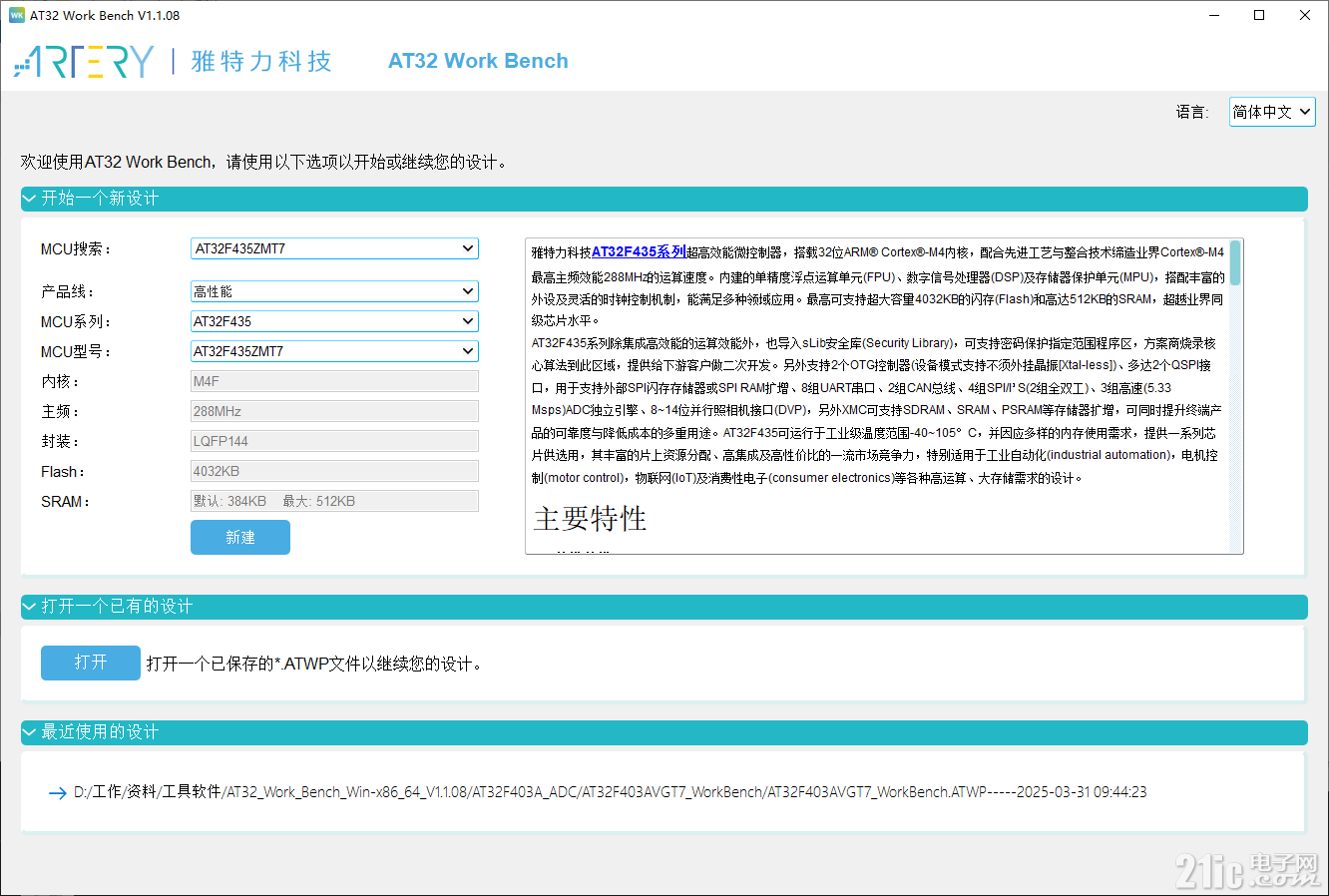

1打开AT32 WorkBench新建AT32F435工程


2配置系统时钟（如果使用默认内部HICK，跳过此步骤2）

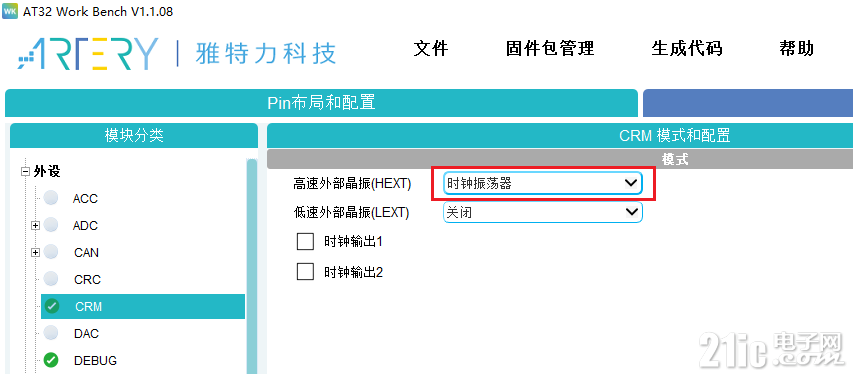

2.1 打开外设CRM配置HEXT为时钟振荡器，如下图

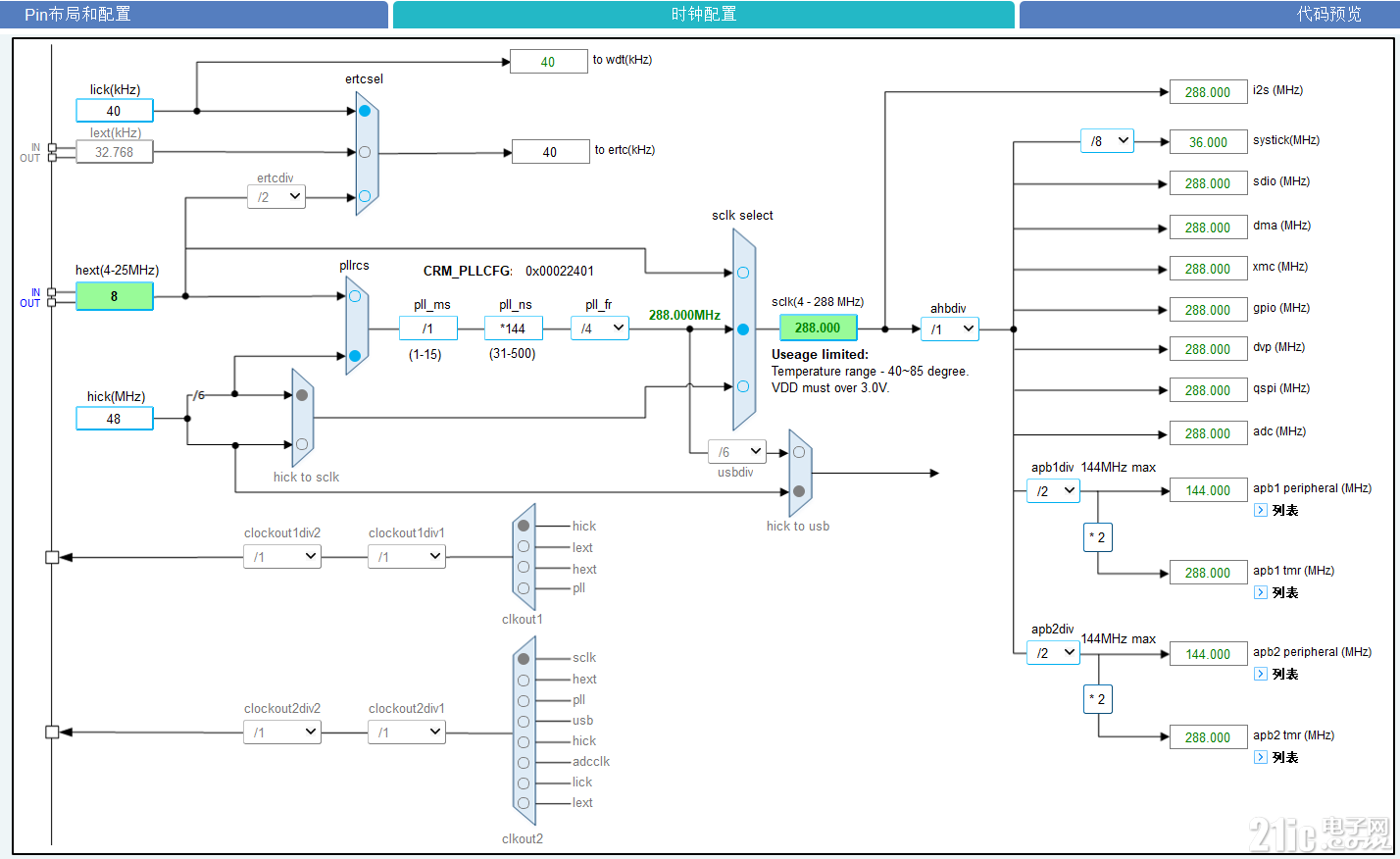

2.2 打开时钟配置

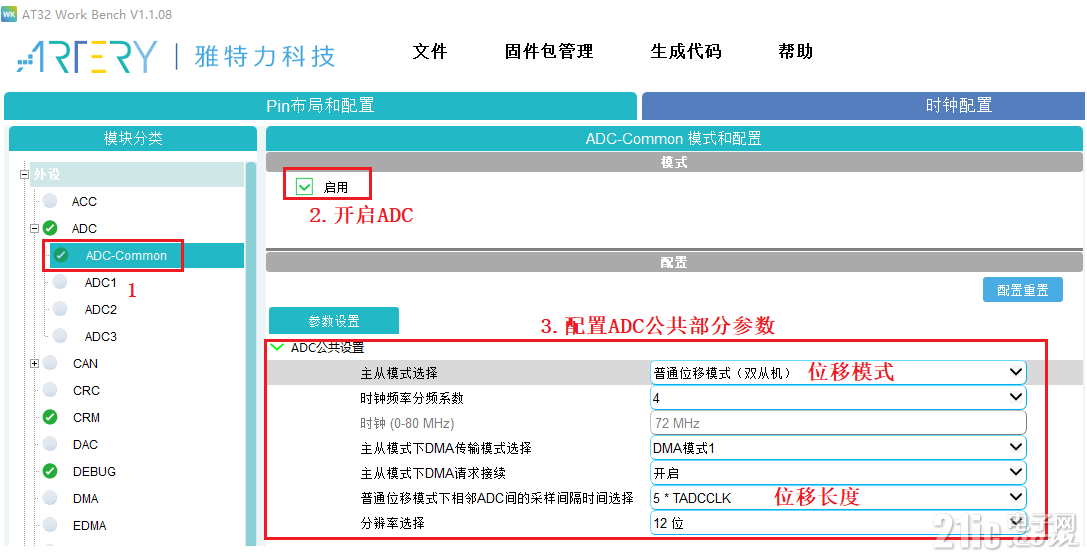

3 配置ADC模式和分频，在这里会配置位移模式、位移长度、DMA模式等参数


4配置ADC参数

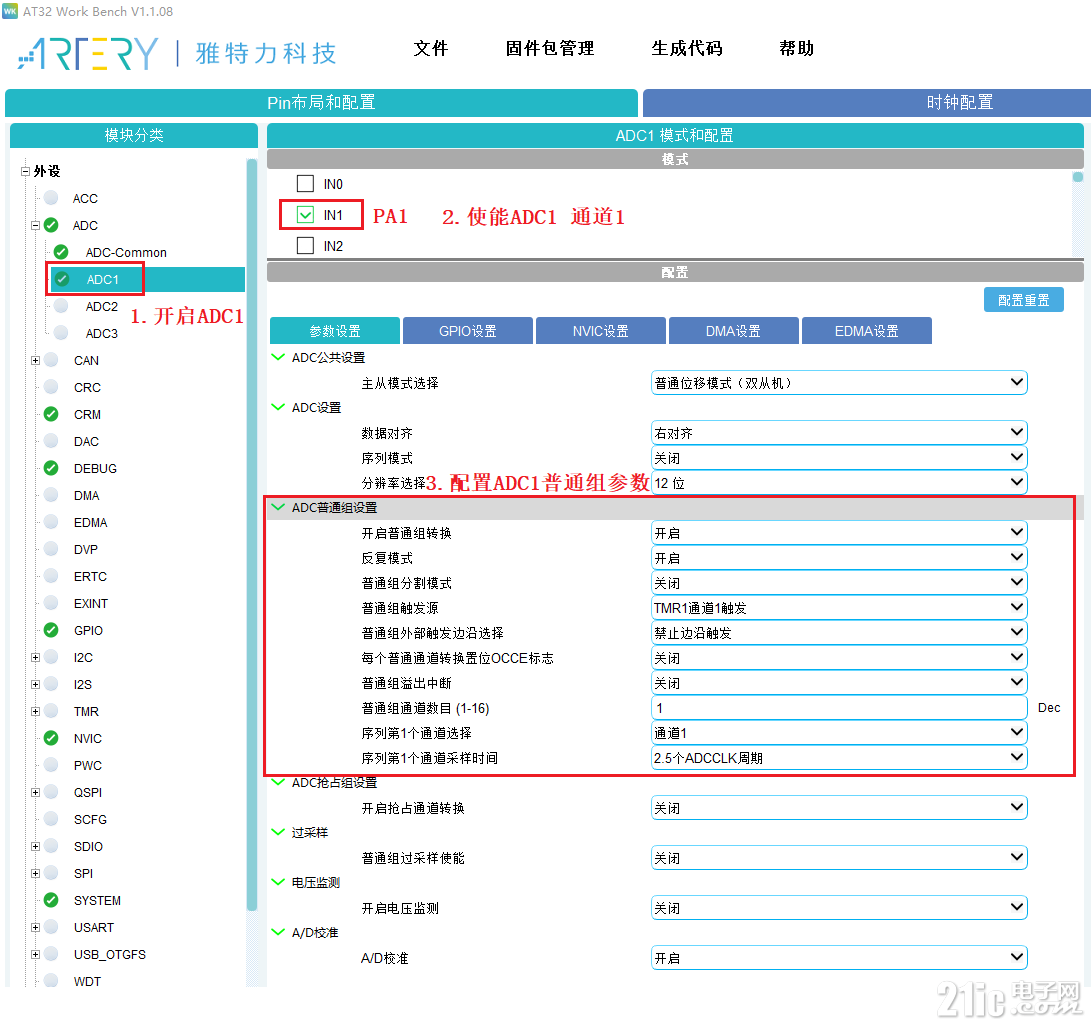

4.1 配置ADC1普通组转换ADC CH1（PA1引脚），开启反复模式

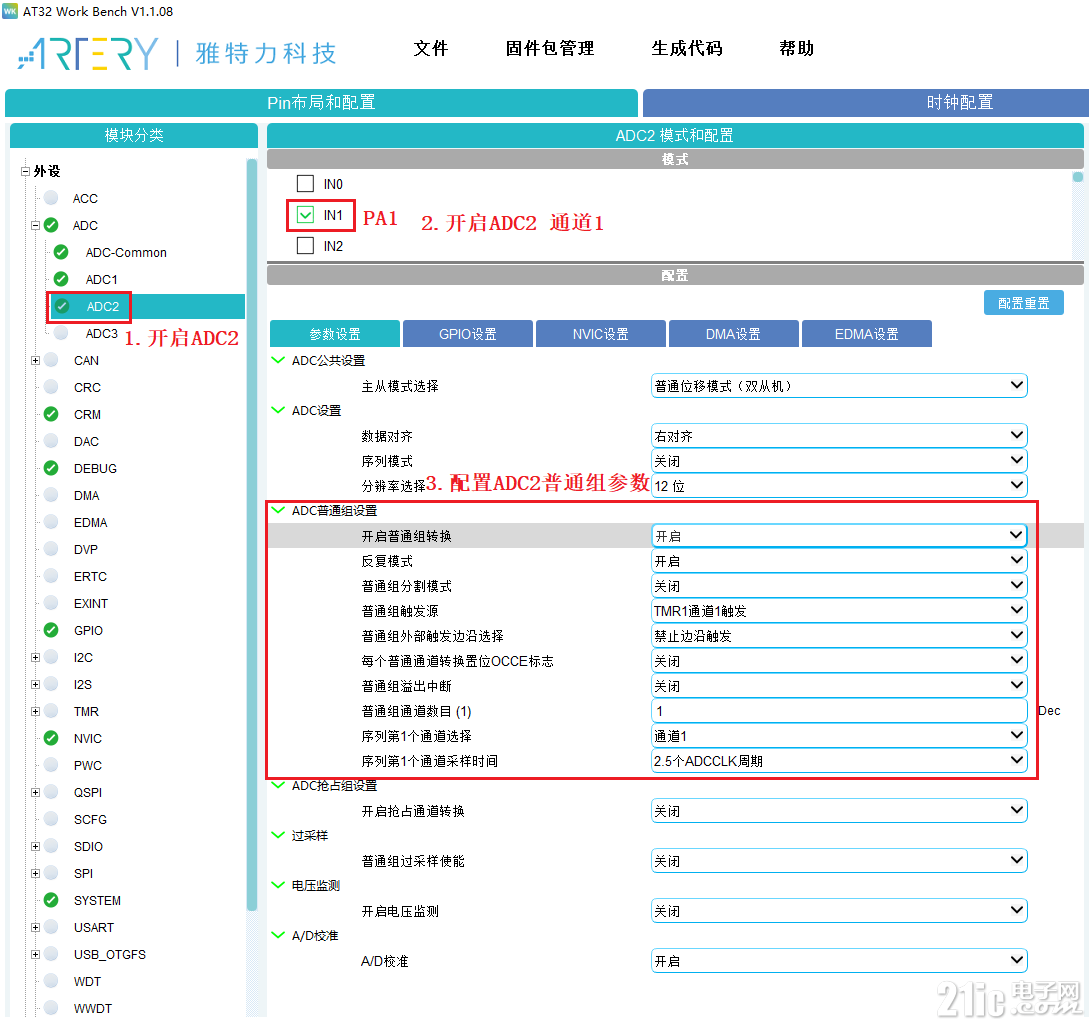

4.2 配置ADC2普通组转换ADC CH1（PA1引脚），开启反复模式

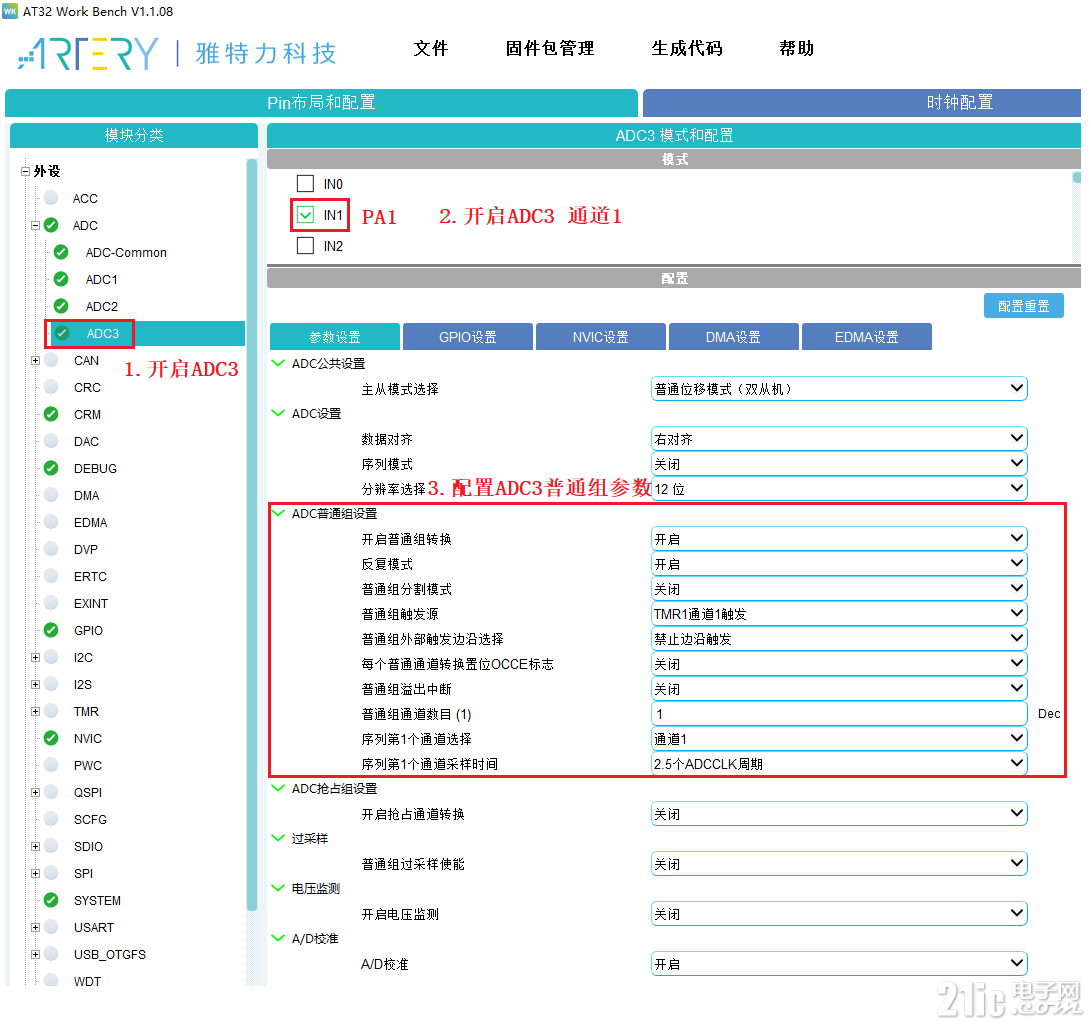

4.3 配置ADC3普通组转换ADC CH1（PA1引脚），开启反复模式


5 配置ADC1 DMA传输


6配置串口打印

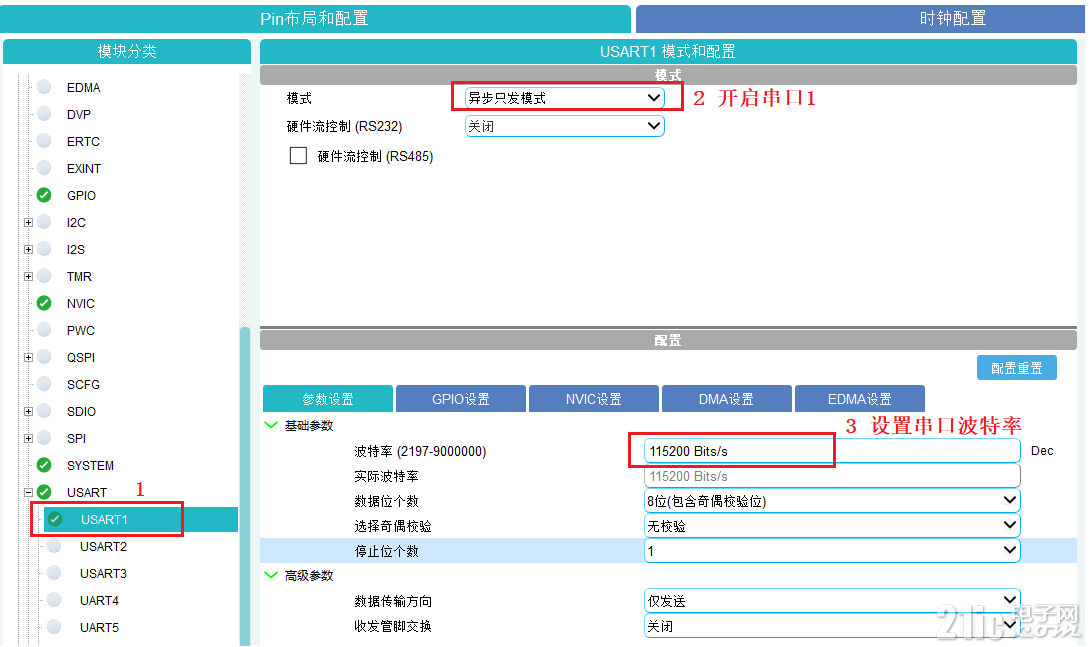

6.1配置USART1

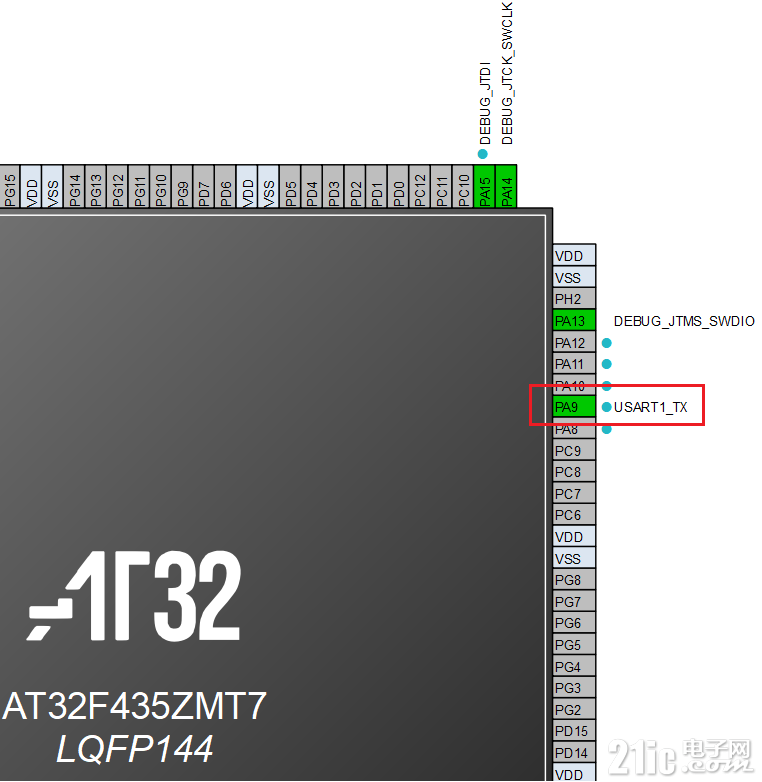

6.2 USART1引脚配置成PA9


6.3 开启串口打印


7点击“生成代码”生成MDK5代码工程

8配置ADC普通通道转换相关应用代码
main.c的mian函数写法如下， 可以直接替换这部分代码

复制

int main(void)

{

  /* add user code begin 1 */

  uint16_t buf[3];

  /* add user code end 1 */



  /* system clock config. */

  wk_system_clock_config();



  /* config periph clock. */

  wk_periph_clock_config();



  /* nvic config. */

  wk_nvic_config();



  /* timebase config. */

  wk_timebase_init();



  /* init dma1 channel1 */

  wk_dma1_channel1_init();

  /* config dma channel transfer parameter */

  /* user need to modify define values DMAx_CHANNELy_XXX_BASE_ADDR and DMAx_CHANNELy_BUFFER_SIZE in at32xxx_wk_config.h */

  wk_dma_channel_config(DMA1_CHANNEL1,

                        (uint32_t)&ADCCOM->codt,

                        (uint32_t)buf,

                        3);

  dma_channel_enable(DMA1_CHANNEL1, TRUE);



  /* usart1 already supports printf. */

  /* init usart1 function. */

  wk_usart1_init();



  /* init adc-common function. */

  wk_adc_common_init();



  /* init adc1 function. */

  wk_adc1_init();



  /* init adc2 function. */

  wk_adc2_init();



  /* init adc3 function. */

  wk_adc3_init();



  /* add user code begin 2 */

  adc_ordinary_software_trigger_enable(ADC1, TRUE);



  while(dma_flag_get(DMA1_FDT1_FLAG) == RESET);

  /* add user code end 2 */



  while(1)

  {

    /* add user code begin 3 */

printf("adc data  adc1:%d  adc2:%d  adc3:%d\r\n", buf[0], buf[1], buf[2]);



    wk_delay_ms(1000);

    /* add user code end 3 */

  }

}

9在MDK5上编译，并下载代码到AT32F435 MCU 上
10复位运行AT32F435MCU，用串口助手观看打印信息，3个ADC会在位移模式下一直转换数据，数据通过DMA存储到buf[0]、buf[1]、buf[2]，每1秒钟通过串口打印一次3个ADC的转换数据
