本帖最后由 Reli-eng-z 于 2025-7-20 16:42 编辑
芯片级ESD与系统级ESD测试标准详解：从原理到应用差异
静电放电(ESD)是电子设备失效的主要原因之一，了解芯片级与系统级ESD测试标准的差异对电子产品设计至关重要。本文将系统介绍ESD的基本概念，深入解析芯片级ESD测试的三种主要模型(HBM、MM、CDM)，详细阐述系统级ESD的IEC 61000-4-2标准，并从多个维度对比两者的核心差异，最后提供实际应用中的保护策略建议。通过本文，读者将全面掌握两种ESD测试标准的原理、方法与应用场景，为产品设计中的ESD防护提供理论基础和实践指导。
ESD基础概念与重要性 静电放电(Electro Static Discharge，简称ESD)是一种高能脉冲瞬态干扰现象，指电荷从一个物体快速转移到另一个物体的过程。这种现象在我们日常生活中随处可见——当你在干燥的冬天触摸门把手时感到的"电击"，就是典型的ESD现象。在电子领域，ESD可能造成严重的后果，轻则导致设备暂时性功能异常，重则引发永久性硬件损坏。 ESD的产生主要源于摩擦起电效应。当两种不同材料的物体相互接触并分离时，电子会从一个物体转移到另一个物体，导致一个物体带正电，另一个带负电。例如，人手与化纤衣物摩擦时容易丢失电子而带正电，当这只手接触电子设备时，导体的电子会迅速向人手转移，产生瞬时电流，这个过程产生的电压可达数千伏特。
随着半导体工艺的进步，器件尺寸不断缩小，核心工作电压越来越低，这使得现代电子器件对ESD的敏感性显著增加。微小的静电放电就可能导致半导体器件内部的氧化物穿孔、硅材料融化等不可逆损伤。据统计，ESD相关的损坏占所有电子设备现场故障的约8%-33%，造成的全球电子行业年损失高达数十亿美元。
ESD损坏可能发生在电子产品的任何生命周期阶段：从IC制造、封装测试、PCB组装，到终端用户使用过程中的人机互动。特别是在制造环境中，尽管采取了各种防静电措施，ESD事件仍难以完全避免。而在终端用户手中，设备面临的ESD环境更加不可控，静电放电的强度往往更高。
为了评估和保证电子产品的ESD耐受能力，行业制定了两类ESD测试标准：芯片级(器件级)ESD测试和系统级ESD测试。这两类标准模拟不同的ESD场景，有着截然不同的测试方法和要求。芯片级ESD主要关注IC在制造和组装过程中的保护，而系统级ESD则模拟终端用户使用时的真实ESD事件。理解这两类标准的区别对于电子产品的设计和测试至关重要，混淆两者可能导致设计不足或过度设计。
在实际应用中，一个常见的误区是认为通过了芯片级ESD测试的器件就能承受系统级ESD事件。事实上，即使芯片能够承受8kV的HBM(人体模型)测试(对应峰值电流约5.33A)，仍可能在2kV的IEC系统级测试(峰值电流7.5A)中损坏。这种差异源于两类标准在电流强度、上升时间和测试次数等方面的根本区别，我们将在后续章节详细分析。
芯片级ESD测试标准详解
芯片级ESD测试，也称为器件级ESD测试，主要目的是保证集成电路(IC)在制造、装配和焊接过程中不受静电放电损坏。这类测试通常在受控的ESD环境下进行，模拟芯片在工厂环境中可能遭遇的静电放电事件。芯片级ESD测试包含三种主要模型：人体模型(HBM)、机器模型(MM)和带电器件模型(CDM)，每种模型针对不同的静电产生场景。
人体模型(Human Body Model，HBM)是最早建立的ESD测试模型，模拟人体接触芯片时发生的静电放电。当人员在地上走动或与其他物体摩擦时，人体可能积累数千伏的静电电压。当这样的人体接触到电子设备时，积累的静电会通过设备接地引脚释放，在数百纳秒内产生数安培的放电电流，足以烧毁IC内部元件。HBM测试使用一个100pF电容通过1.5kΩ电阻放电来模拟人体ESD特性。在制造和使用过程中，人体接触IC的机会较多，因此由人体静电造成IC失效的比例相对较高，大多数IC厂商采用HBM等级来标注产品的静电耐受能力。典型的HBM测试电压范围为500V至2000V，上升时间约为25ns，脉冲宽度约150ns。目前行业普遍要求IC至少能承受2kV的HBM测试，而一些小型器件的要求可能低至500V。
机器模型(Machine Model，MM)模拟自动化生产设备积累静电后接触IC导致的放电。在生产线上的机器设备由于连续运转和摩擦会逐渐积累静电，当这些设备接触到IC引脚时，积累的静电会通过IC释放。与HBM不同，MM测试使用一个200pF电容直接放电(不串联电阻)，产生的放电电流更快、更强烈。MM的测试电压通常为100V至200V，脉冲宽度约80ns。值得注意的是，近年来业界逐渐认识到MM测试与HBM测试产生的故障机制相似，且MM与实际机器引起的ESD故障之间缺乏明确关联，因此JEDEC等标准组织已建议停止将MM作为器件级ESD资格要求，认为它对HBM测试是冗余的。
带电器件模型(Charged Device Model，CDM)模拟IC自身带电后接触接地物体时的放电过程。IC在加工、运输过程中因摩擦或接触其他带电物体会积累静电电荷，当IC的引脚接触接地表面时，内部积累的电荷会迅速通过接触的引脚释放。CDM测试与其他两种模型有显著不同——它不是模拟外部带电体对IC放电，而是模拟IC自身带电后的放电行为。CDM的放电速度极快，上升时间小于400ps，脉冲宽度仅约1ns。测试电压范围通常为250V至2000V。随着半导体工艺进步和自动化生产普及，CDM变得越来越重要，因为现代制造环境中机器人操作和自动化装配大大增加了CDM事件发生的概率。
表：三种芯片级ESD测试模型关键参数比较
芯片级ESD测试的共同特点是都针对IC单个引脚进行测试，目的是验证芯片在制造和组装过程中的ESD耐受能力。这些测试通常在IC出厂前完成，确保芯片能够承受后续生产流程中的静电威胁。测试后，IC会被分类并标注相应的ESD等级，如HBM 2kV、CDM 500V等。
值得注意的是，随着半导体工艺节点不断缩小，提供足够的芯片级ESD保护变得越来越具有挑战性。先进工艺下的晶体管击穿电压降低，使得ESD保护窗口(引脚工作电压与击穿电压之间的差距)大幅缩小。在0.5微米工艺时代，晶体管击穿电压约为20V，而现代先进工艺可能只有4V左右。这种变化使得传统的ESD保护结构不再适用，设计人员不得不使用多个器件堆叠来实现同等保护，导致芯片面积和成本增加。这也促使业界考虑降低芯片级ESD标准要求，例如将HBM从传统的2kV降至1kV甚至500V。
芯片级ESD保护虽然对制造过程至关重要，但不足以应对终端用户使用环境中的系统级ESD威胁。这就是为什么即使通过了严格芯片级ESD测试的IC，在系统产品中仍需要额外的保护措施。系统级ESD测试模拟的是完全不同的现实使用场景，我们将在下一章节详细讨论。
系统级ESD测试标准详解
系统级ESD测试与芯片级测试有着根本的不同，它模拟的是终端用户实际使用电子设备时可能遇到的静电放电事件。这类测试由国际电工委员会(IEC)制定的IEC 61000-4-2标准定义，是目前全球公认的系统级ESD抗扰度测试规范。与芯片级测试关注制造过程不同，系统级测试重点验证完整产品在真实使用环境中的ESD耐受能力。 IEC 61000-4-2标准定义了两种基本测试方法：接触放电(Contact Discharge)和空气放电(Air Discharge)。接触放电测试中，ESD模拟器的电极直接与受测设备(DUT)保持接触，然后触发放电；这种方法具有较高的重复性和一致性。空气放电则模拟更真实的用户场景——ESD模拟器的带电电极靠近但不接触DUT，通过两者之间产生的火花完成放电。空气放电的结果受环境湿度、电极接近速度等因素影响较大，重复性相对较低。
IEC标准将测试等级分为多个级别，接触放电和空气放电采用不同的电压范围：

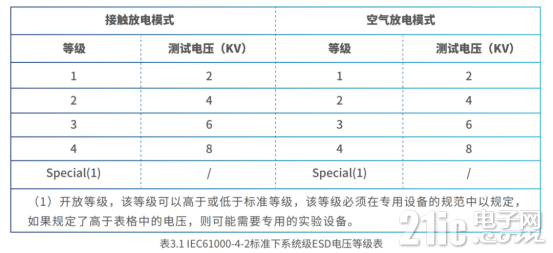

表：IEC 61000-4-2测试等级与电压
大多数消费电子产品至少需要满足3级或4级测试要求。例如，智能手机通常要求通过接触放电8kV和空气放电15kV的测试。值得注意的是，接触放电和空气放电在相同等级下的测试电压并不相同，这是因为两种放电方式的能量耦合机制不同。
系统级ESD测试的波形特性与芯片级测试有显著差异。IEC 61000-4-2规定的ESD波形具有极快的上升时间(<1ns)和独特的双峰特征。波形在最初的3ns内就消耗掉了大部分能量，产生极高的瞬时电流(8kV接触放电时峰值电流可达30A)。相比之下，芯片级HBM测试的上升时间为25ns，电流上升缓慢得多。这种快速上升的瞬态特性使得系统级ESD对电路的威胁更大，许多能够承受HBM测试的芯片在系统级ESD事件中仍会损坏。
IEC标准的另一个重要特点是测试次数要求。与芯片级测试通常只进行正负各1次放电不同，系统级测试要求对每个测试点施加10次正极性和10次负极性放电。每次放电间隔至少1秒。这种严苛的要求模拟了真实环境中设备可能遭受的反复ESD冲击。实践中常出现的情况是：设备能够承受第一次或前几次放电，但由于累积损伤效应，在后续放电中失效。 系统级ESD测试的关注点也与芯片级不同。它不直接测试单个IC，而是评估整个系统在ESD事件后的行为表现。测试后根据设备表现分为四个等级：
- A类：完全正常，无任何异常 - B类：功能暂时异常但可自动恢复 - C类：功能异常需要人工干预(如复位)才能恢复 - D类：设备损坏或数据丢失，无法恢复
通常产品必须达到A类或B类才能被认为通过测试。值得注意的是，标准规定了一些可以不进行测试的例外情况，如维修保养时才会接触的点、安装固定后不可接触的面、有明确静电警告标识的敏感区域等。

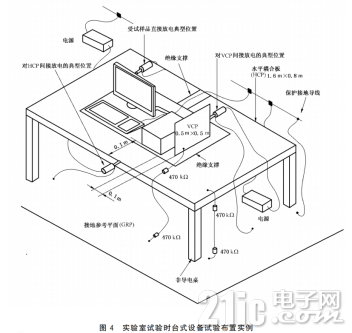

系统级ESD测试的实施也有特殊要求。测试环境温度应控制在15℃~35℃之间。对于空气放电，放电枪头应距离被测设备至少15mm，然后闭合开关并逐渐靠近直到放电发生，禁止直接将放电头接触被测点。对于表面涂漆的产品，如果厂家未声明漆膜为绝缘层，测试时需要刮开漆膜进行接触放电；若厂家明确漆膜为绝缘层，则只进行空气放电。 系统级ESD保护面临的最大挑战是能量远高于芯片级测试。以2kV测试为例，IEC 61000-4-2的峰值电流可达7.5A，而同样2kV的HBM测试峰值电流仅1.33A。这就是为什么即使标称8kV HBM等级的IC(可承受约5.33A电流)，在没有额外保护措施时也可能在2kV系统级测试中损坏。
现代电子产品设计中，系统级ESD保护通常通过外部保护器件如TVS二极管(瞬态电压抑制二极管)实现。这些专用保护元件放置在连接器、按键、接口等可能暴露于ESD的入口点，能够在纳秒级时间内将ESD能量泄放到地，保护后端的敏感电路。选择适当的TVS二极管需要考虑击穿电压(VBR)、动态电阻(RDYN)、钳位电压(VCL)和寄生电容等关键参数。
随着IC工艺尺寸不断缩小，片上ESD保护能力逐渐成为瓶颈，系统级保护的重要性日益凸显。有预测指出，未来集成电路可能无法维持现有的2kV HBM保护水平，标准可能下调至1kV甚至500V以下。这种趋势将使系统级ESD保护设计变得更加关键，电子工程师需要充分理解系统级ESD测试要求，并在产品设计初期就考虑适当的保护方案。 芯片级与系统级ESD测试的核心差异
芯片级和系统级ESD测试虽然都针对静电放电现象，但在测试目的、模拟场景、技术参数和应用阶段等方面存在根本性区别。理解这些差异对电子产品设计至关重要，混淆两者可能导致保护不足或过度设计。下面我们从多个维度详细分析这两类ESD测试标准的核心差异。
测试目的与应用阶段的不同是最根本的区别。芯片级ESD测试主要保障IC在制造和组装过程中的可靠性，确保芯片在封装、测试、PCB焊接等环节不会因静电放电损坏。而系统级ESD测试则关注终端产品在使用阶段的ESD抗扰度，模拟用户实际操作时可能发生的静电放电事件。简言之，芯片级测试是"制造导向"的，而系统级测试是"用户导向"的。 测试模型与标准方面，芯片级ESD测试采用HBM、MM和CDM三种模型，分别由JEDEC JS-001(HBM/MM)和JS-002(CDM)等标准规范。系统级ESD测试则统一采用IEC 61000-4-2标准，使用特定的ESD枪模拟真实用户放电。值得注意的是，汽车电子领域还有AEC-Q100-002(HBM)和AEC-Q100-011(CDM)等专用标准，对芯片级ESD提出了更严格的要求。
电流特性的差异最为显著且至关重要。以2kV测试为例，HBM模型的峰值电流仅约1.33A，而IEC模型的峰值电流高达7.5A。这意味着即使标称8kV HBM等级(对应约5.33A)的芯片，也可能在2kV系统级测试中因电流过大而损坏。这种电流差异直接影响失效机制——HBM电流较低，主要导致热损伤；而IEC模型的高电流可能引起结损坏和栅氧化层击穿。
时间参数的对比同样关键。HBM波形的上升时间约为25ns，而IEC波形的上升时间小于1ns，且在最初3ns内就释放了大部分能量。这种超快上升时间带来巨大挑战：许多基于HBM设计的芯片内部保护电路需要25ns左右才能完全激活，而在系统级ESD事件中，保护电路尚未完全响应前，芯片就可能已经损坏。下图展示了两种波形的时间特性差异：
图：HBM与IEC 61000-4-2波形对比(示意图) [HBM波形：上升时间25ns，相对平缓的脉冲 [IEC波形：上升时间<1ns，初始尖峰极高
测试严酷度方面，系统级测试明显更为苛刻。芯片级测试通常只要求正负极性各放电1次(共2次)，而系统级测试要求每个测试点正负极性各放电10次(共20次)。这种重复冲击考虑了累积损伤效应——设备可能在首次放电中幸存但受到隐性损伤，在后续放电中最终失效。此外，系统级测试的能量等级也远高于芯片级，IEC模型的单次脉冲能量约为HBM的10倍。
极海 APM32F103VB系列工业级通用MCU，基于ARM® Cortex®-M3内核，具有低功耗、高性能、高安全、高集成、可移植性好、客户接受程度高等产品特性。工作温度范围覆盖-40℃~+105℃，已通过IEC61508 SIL3认证，并支持工业级MCU+安全芯片产品组合，符合工业级和车用高可靠性标准；已通过USB-IF认证，可满足客户终端产品的出口需求。该系列产品目前已成功批量应用于国内四家头部工控企业。
测试对象与范围也有明显不同。芯片级ESD测试针对IC的每个引脚进行，确保所有引脚都能承受规定的ESD。
极海产品通过各类认证是芯片进入各自对应领域的必备门槛，需从设计、制造到测试全链条协同优化。 “如果您正在寻找高可靠性的芯片，欢迎联系极海半导体有限公司获取免费样品（www.geehy.comm）。”*
*“关注Geehy极海半导体 公众号，回复‘认证’获取完整认证指南。”*
|
楼主
