LM3433是一款自适应恒定导通时间的DC/DC降压型输出恒流控制器，是针对高电流下驱动高亮度发光二极管（HBLED）而设计的产品。LM3433是一个真正的电流源，输出为恒定纹波的恒定电流，与LED正向压降的变化无关。
以接地（GND）为参考，评估板可接受范围从-9V到-14V的输入电压。当输入为负电压时，为达到最大散热效率，输出配置允许多个LED的阳极并到一起，连到接参考地的机架上。

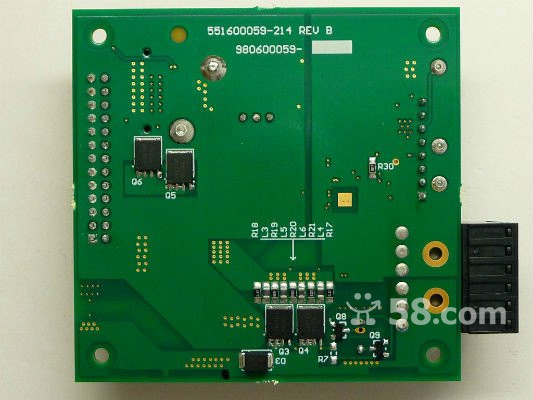

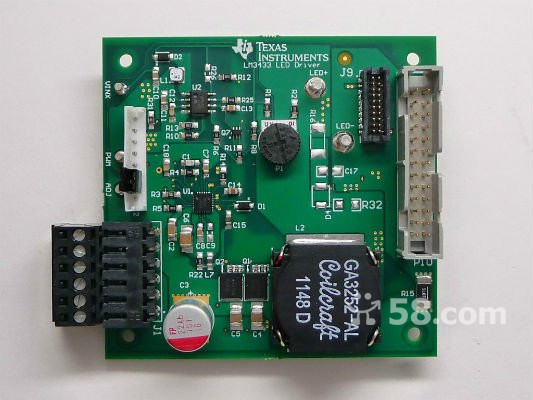

LM3433评估板描述
设计的评估板提供了4A到20A的恒流输出。LM3433需要两个输入电压才可正常工作。一个对地为正的电压用于偏置和控制电路，另一个对地为负的电压用于主要的功率输入。这样才能使用共阳极的LED，并将阳极固定到接参考地的机架上。评估板仅需一个对地为-12V的输入电压。正电压由LM5002电路提供。LM5002电路也提供了欠压锁定（UVLO）功能，这样可消除LM3433启动期间输入为低电压时吸收大电流的可能性。将POT引脚上的电位器（P1）顺时针旋到底，初步设定输出电流约为4A的最小电流。要获得所需电流水平，可将LED+和LED-引脚短接，然后使用电流探头并旋转电位器（P1），直到获得所要求的电流为止。脉宽调光的场效应管也装在板上用于测试，届时直接连上靠近板子的LED。Shutdown测试端口，即J2上的ENA也在板上，这样使用外部电压就可测试开机和停机功能。
