STM32最小系统板设计资料，适合做各种实验

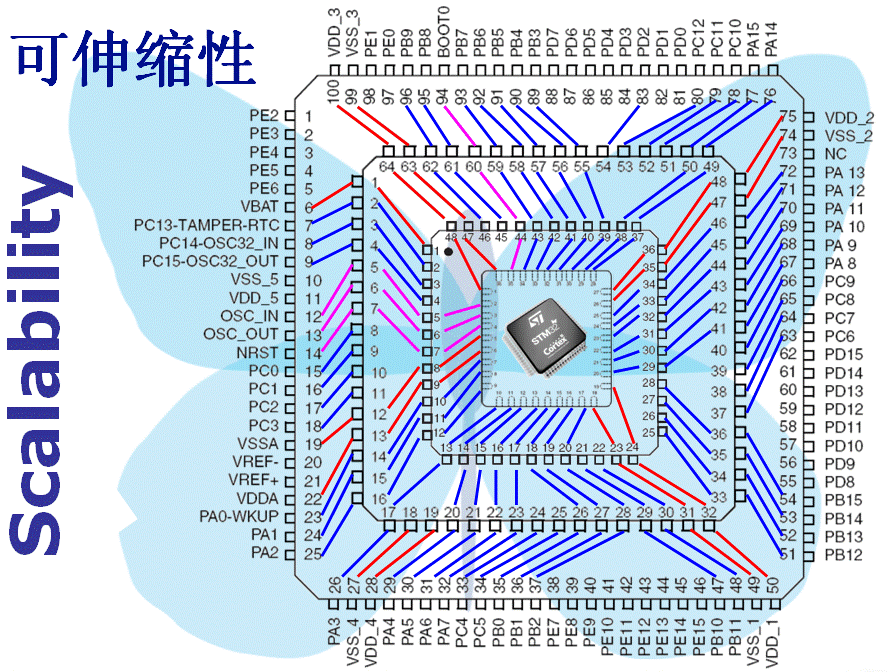

STM32的一大特色就是各种不同封装的型号之间的引脚是互相兼容的，这里介绍的2个STM32最小系统板体现了这个特色。

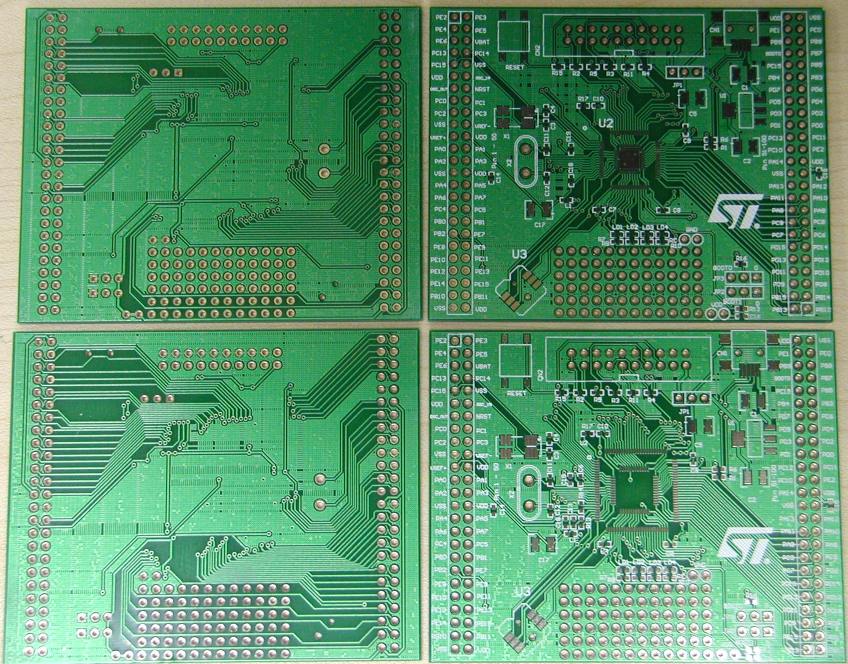

下图中左边是PCB的背面，右边是PCB的正面，上半边的板适合于36脚和64脚的STM32，下半边的板适合于48脚和100脚的STM32。

我们设计这2个板的目的是为大家评估做实验，这不是一个正式的产品，所以肯定有许多考虑不周到的地方，尤其是在ADC精度、EMC性能等方面并没有仔细考虑；希望大家批评指正，也希望高手能够帮助完善。

您要是想排砖，也请轻拿轻放，:)  谢谢！
