第一百零四章、CH32V103应用教程——通过EXTI控制LED灯

CH32V103应用教程——通过EXTI控制LED灯

本章教程主要通过EXTI中断控制LED灯，每进入一次中断，改变一次LED灯的状态，实现类似开关的效果。本章教程在前面第四章EXTI的基础上进行。

1、EXTI简介

EXTI（External interrupt/event controller）—外部中断/事件控制器，可分为产生中断和产生事件两大功能。每个中断/事件线都对应一个边沿检测器，可实现输入信号的上升沿检测和下降沿检测。EXTI可对每个中断/事件线进行单独配置，可单独配置为中断或者事件，以及相应触发事件的属性。

EXTI可分为产生中断和产生事件两大功能。产生中断线路目的是把输入信号输入到NVIC，从而执行中断服务函数，实现相应功能，属于软件级；产生事件线路目的是传输脉冲信号给对应外设使用，为电路级别信号传输，属于硬件级。

CH32V103外部中断的触发源既可以是软件中断（SWIEVR），也可以是外部中断通道。当触发源为外部中断通道时，其输入信号会经过边沿检测电路进行筛选。只要软件中断和外部中断二者信号产生一个，即可通过或门电路并输出给事件使能和中断使能两个与门电路，只要有中断被使能或者事件被使能，就会产生中断或者事件。关于CH32V103 EXTI具体说明，可参考CH32V103应用手册。

2、硬件设计

本教程通过PA0引脚接按键开关接VCC，每按一次按键开关产生一次中断，并在中断服务函数中控制改变LED灯的状态，其中PA1与开发板LED灯引脚连接。

3、软件设计

本章教程具体程序如下：

exti.h文件

复制

#ifndef __EXTI_H

#define __EXTI_H



#include "ch32v10x.h"



void EXTI_GPIO_Init(void);



#endif

exti.h文件用于保存exti相关函数的声明；

exti.c文件

复制

#include "exti.h"

#include "led.h"



static uint8_t status = 0;



void EXTI0_IRQHandler(void) __attribute__((interrupt("WCH-Interrupt-fast")));



void EXTI_GPIO_Init(void)

{

    GPIO_InitTypeDef  GPIO_InitStructure;

    EXTI_InitTypeDef  EXTI_InitStructure;

    NVIC_InitTypeDef  NVIC_InitStructure;



    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);



    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;

    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOA, &GPIO_InitStructure);



    EXTI_InitStructure.EXTI_Line = EXTI_Line0;

    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;

    EXTI_InitStructure.EXTI_LineCmd = ENABLE;

    EXTI_Init(&EXTI_InitStructure);



    NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;

    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;

    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

    NVIC_Init(&NVIC_InitStructure);



}



void EXTI0_IRQHandler(void)

{



    if(EXTI_GetITStatus(EXTI_Line0)!=RESET)

    {

        //Delay_Ms(50);

        //if(EXTI_GetFlagStatus(EXTI_Line0))

        {

            GPIO_WriteBit(GPIOA, GPIO_Pin_1,status);

            status = ~status;

            EXTI_ClearFlag(EXTI_Line0);

        }

        printf("This is LED example\r\n");

        EXTI_ClearITPendingBit(EXTI_Line0);

    }

}

exti.c文件主要对EXTI进行初始化配置以及对中断服务函数中对LED灯状态进行控制，每进一次中断改变一次LED灯状态。

main.c文件

复制

/********************************** (C) COPYRIGHT *******************************

* File Name          : main.c

* Author             : WCH

* Version            : V1.0.0

* Date               : 2020/04/30

* Description        : Main program body.

*******************************************************************************/



#include "debug.h"

#include "led.h"

#include "exti.h"







/*******************************************************************************

* Function Name  : main

* Description    : Main program.

* Input          : None

* Return         : None

*******************************************************************************/

int main(void)

{

        NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

        Delay_Init();

        USART_Printf_Init(115200);

        LED_GPIO_Init();

        EXTI_GPIO_Init();

        printf("SystemClk:%d\r\n",SystemCoreClock);



        printf("通过EXTI0控制LED灯开关状态\r\n");



        while(1)

        {



        }

}

main.c文件主要进行函数初始化。

4、下载验证

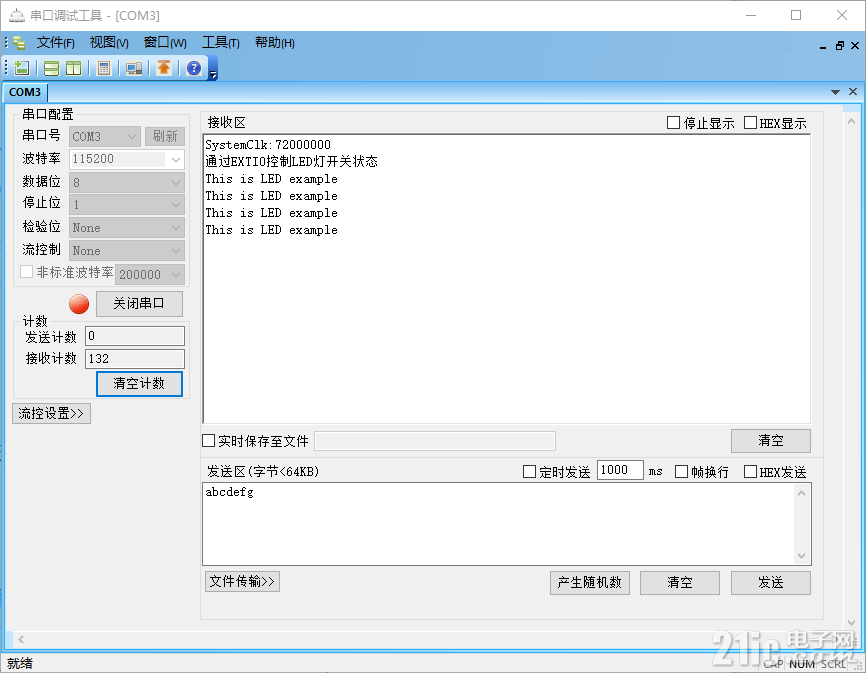

将编译好的程序下载到开发板并复位，每按一次按键开关，进入一次中断，每进一次中断，LED灯状态改变，打印信息如下：
