国产首款超声波雷达芯片GURC01深度解析：从测距原理到工业应用

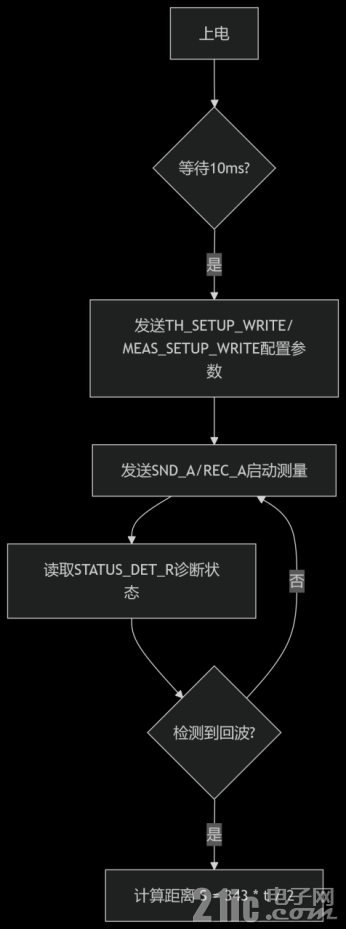

核心功能 1. 超声波测距 - 发射频率范围：30kHz~83kHz（可编程调节） - 接收信号处理链： - PGA模拟放大器（增益36~50dB） - 12-bit ADC（1MHz采样率） - 数字滤波器+数字放大器（支持STC灵敏度时间控制） - 回波检测算法： - 静态阈值/自动阈值生成（ATG） - 回波宽度检测/峰值检测（EPD） - 近场阈值（NFTG）和快速时间常数（FTC）增强 2. 智能配置 - 3组独立配置文件（A/B/C）：快速切换脉冲数、测量时间、阈值缩放，适应不同距离场景（短/中/长距）。 - MTP非易失存储器：存储校准参数（OSC频率、增益、驱动电流等），掉电不丢失。 3. 电源管理 - 支持待机模式（电流低至2.3mA），唤醒时间≤2ms。 - 内置VSUP过压/欠压检测（阈值：欠压≤5V，过压≥21V）。 4. 诊断与安全 - 实时监测噪声、传感器频率偏差、温度及电源异常。 - 符合ISO/TS 16949功能安全标准（ESD保护、静态锁防护）。 5. 通信接口 - 单线双向TR接口：与ECU传输命令、包络数据及状态信息，仅需3根线（VSUP/GND/TR）。 关键参数与供电要求 --- 应用注意事项 1. 电源设计 - VSUP引脚：需加TVS管防护抛负载（40V/500ms）。 - VDDD/VDDA：外接≥1μF陶瓷电容（靠近引脚），避免电压跌落。 2. 传感器匹配 - 驱动电流校准：通过`DRVICFG`调节（187mA~404mA），匹配传感器阻抗。 - 频率校准：用`CAL_PULSES_GET`命令校准振荡器，避免温漂影响测距精度。 3. MTP编程 - 步骤： (1) `CAL_VAL_WRITE`写入校准值 → (2) `MTP_COPY`烧录至MTP → (3) `MTP_READ`验证。 - 寿命限制：MTP仅支持1,000次擦写，避免频繁更新。 4. 抗干扰设计 - INP/INN差分输入：传感器GND需单点接地，减少共模噪声。 - TR线：加RC滤波（典型值：100Ω+100pF），限制压摆率≤1.7V/μs以降低EMI。 5. 时序要求 - 上电延迟：VSUP稳定后需等待≥10ms，待MTP加载完成再发指令。 - 命令间隔：测量命令（SND/REC）执行期间不可中断，结束后需留`T_DEB`（≥20μs）高电平。 --- 典型使用流程 ```mermaid graph TD A[上电] --> B{等待10ms?} B -->|是| C[发送TH_SETUP_WRITE/MEAS_SETUP_WRITE配置参数 C --> D[发送SND_A/REC_A启动测量 D --> E[读取STATUS_DET_R诊断状态 E --> F{检测到回波?} F -->|是| G[计算距离 F -->|否| D ``` > 关键命令示例： > - 发波测量：`SND_A`（配置文件A） → 返回状态+首回波高度。 > - 读取温度：`TEMP_READ` → 10位代码，需按`T = 25 + (CODE - CODE₀) × 0.513℃`换算。 此芯片适用于超声波泊车辅助（USPA）及工业测距，需重点优化电源、传感器匹配及抗干扰设计以发挥最佳性能。
|
