[其他ST产品] STM32的QSPI通信（学习笔记）

[复制链接]
 楼主| kqh11a 发表于 2023-7-30 15:42 | 显示全部楼层
(4) AddressSize

本成员定义地址长度，可以是8位，16位，24位或者32位。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:42 | 显示全部楼层
(5) AlternateBytesSize

本成员定义交替字节长度，可以是8位，16位，24位或者32位。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:42 | 显示全部楼层
(6) DummyCycles

本成员定义空指令阶段的持续时间，在 SDR 和 DDR 模式下，它指定 CLK 周期数 (0-31)。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(7) InstructionMode

本成员定义指令阶段的操作模式，00：无指令；01：单线传输指令；10：双线传输指令；11：四线传输指令。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(8) AddressMode

本成员定义地址阶段的操作模式，00：无地址；01：单线传输地址；10：双线传输地址；11：四线传输地址。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(9) AlternateByteMode

本成员定义交替字节阶段的操作模式00：无交替字节；01：单线传输交替字节；10：双线传输交替字节；11：四线传输交替字节。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(10) DataMode

本成员定义数据阶段的操作模式，00：无数据；01：单线传输数据；10：双线传输数据；11：四线传输数据。该字段还定义空指令阶段的操作模式。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(11) NbData

本成员设置数据长度，在间接模式和状态轮询模式下待检索的数据数量（值 + 1）。对状态轮询模式应使用不大于 3 的值（表示 4 字节）。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(12) DdrMode

本成员为地址、交替字节和数据阶段设置 DDR 模式，0：禁止 DDR 模式；1：使能 DDR 模式。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(13) DdrHoldHalfCycle

本成员设置DDR 模式下数据输出延迟 1/4 个 QUADSPI 输出时钟周期，0：使用模拟延迟来延迟数据输出；1：数据输出延迟 1/4 个 QUADSPI 输出时钟周期。仅在 DDR 模式下激活。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:43 | 显示全部楼层
(14) SIOOMode

本成员设置仅发送指令一次模式，。IMODE = 00 时，该位不起作用。0：在每个事务中发送指令；1：仅为第一条命令发送指令。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:44 | 显示全部楼层

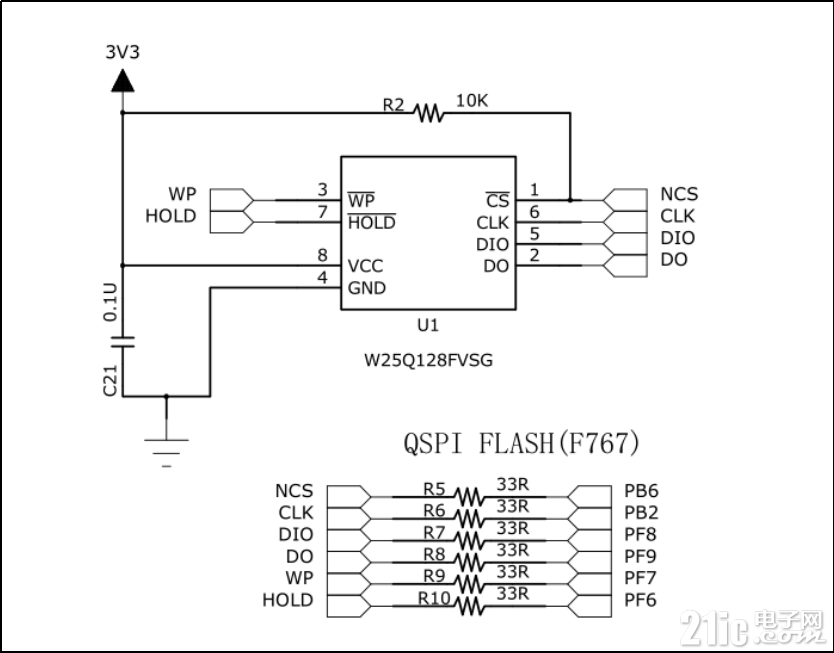

三、QSPI—读写串行FLASH实验
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:44 | 显示全部楼层
(1) 初始化通讯使用的目标引脚及端口时钟；
复制
  1.       GPIO_InitTypeDef GPIO_InitStruct;


  2.


  3.      /* 使能 QSPI 及 GPIO 时钟 */


  4.      QSPI_FLASH_CLK_ENABLE();


  5.      QSPI_FLASH_CLK_GPIO_ENABLE();


  6.      QSPI_FLASH_BK1_IO0_CLK_ENABLE();


  7.      QSPI_FLASH_BK1_IO1_CLK_ENABLE();


  8.      QSPI_FLASH_BK1_IO2_CLK_ENABLE();


  9.      QSPI_FLASH_BK1_IO3_CLK_ENABLE();


  10.      QSPI_FLASH_CS_GPIO_CLK_ENABLE();
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:44 | 显示全部楼层
(2) 配置SPI外设的模式、地址、速率等参数并使能SPI外设；


复制
  1.      /* QSPI_FLASH 模式配置 */


  2.      QSPIHandle.Instance = QUADSPI;


  3.      QSPIHandle.Init.ClockPrescaler = 2;


  4.      QSPIHandle.Init.FifoThreshold = 4;


  5.      QSPIHandle.Init.SampleShifting = QSPI_SAMPLE_SHIFTING_HALFCYCLE;


  6.      QSPIHandle.Init.FlashSize = 23;


  7.      QSPIHandle.Init.ChipSelectHighTime = QSPI_CS_HIGH_TIME_8_CYCLE;


  8.      QSPIHandle.Init.ClockMode = QSPI_CLOCK_MODE_0;


  9.      HAL_QSPI_Init(&QSPIHandle);
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:44 | 显示全部楼层
（3）初始化QSPI接口；
复制
  1. uint8_t BSP_QSPI_Init(void)


  2.


  3.   {


  4.


  5.       QSPI_CommandTypeDef s_command;


  6.


  7.       uint8_t value = W25Q128FV_FSR_QE;


  8.


  9.      /* QSPI存储器复位 */


  10.


  11.      if (QSPI_ResetMemory() != QSPI_OK) {


  12.


  13.          return QSPI_NOT_SUPPORTED;


  14.


  15.      }


  16.


  17.      /* 使能写操作 */


  18.


  19.      if (QSPI_WriteEnable() != QSPI_OK) {


  20.


  21.          return QSPI_ERROR;


  22.


  23.      }


  24.


  25.      /* 设置四路使能的状态寄存器，使能四通道IO2和IO3引脚 */


  26.


  27.      s_command.InstructionMode   = QSPI_INSTRUCTION_1_LINE;


  28.


  29.      s_command.Instruction       = WRITE_STATUS_REG2_CMD;


  30.


  31.      s_command.AddressMode       = QSPI_ADDRESS_NONE;


  32.


  33.      s_command.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;


  34.


  35.      s_command.DataMode          = QSPI_DATA_1_LINE;


  36.


  37.      s_command.DummyCycles       = 0;


  38.


  39.      s_command.NbData            = 1;


  40.


  41.      s_command.DdrMode           = QSPI_DDR_MODE_DISABLE;


  42.


  43.      s_command.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;


  44.


  45.      s_command.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;


  46.


  47.      /* 配置命令 */


  48.


  49. if (HAL_QSPI_Command(&QSPIHandle, &s_command, HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != HAL_OK){


  50.


  51.          return QSPI_ERROR;


  52.


  53.      }


  54.


  55.      /* 传输数据 */


  56.


  57. if (HAL_QSPI_Transmit(&QSPIHandle, &value, HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != HAL_OK){


  58.


  59.          return QSPI_ERROR;


  60.


  61.      }


  62.


  63.     /* 自动轮询模式等待存储器就绪 */


  64.


  65.      if (QSPI_AutoPollingMemReady(W25Q128FV_SUBSECTOR_ERASE_MAX_TIME) != QSPI_OK) {


  66.


  67.          return QSPI_ERROR;


  68.


  69.      }


  70.      return QSPI_OK;


  71.  }
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:44 | 显示全部楼层
(4) 编写基本SPI按字节收发的函数；
复制
  1.  /**接收函数


  2.     * [url=home.php?mod=space&uid=247401]@brief[/url]  从QSPI存储器中读取大量数据.


  3.     * @param  pData: 指向要读取的数据的指针


  4.     * @param  ReadAddr: 读取起始地址


  5.     * @param  Size: 要读取的数据大小


  6.     * @retval QSPI存储器状态


  7.     */


  8.  uint8_t BSP_QSPI_Read(uint8_t* pData, uint32_t ReadAddr, uint32_t Size)


  9.   {


  10.      QSPI_CommandTypeDef s_command;


  11.      /* 初始化读命令 */


  12.      s_command.InstructionMode   = QSPI_INSTRUCTION_1_LINE;


  13.      s_command.Instruction       = READ_CMD;


  14.      s_command.AddressMode       = QSPI_ADDRESS_1_LINE;


  15.      s_command.AddressSize       = QSPI_ADDRESS_24_BITS;


  16.      s_command.Address           = ReadAddr;


  17.      s_command.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;


  18.      s_command.DataMode          = QSPI_DATA_1_LINE;


  19.      s_command.DummyCycles       = 0;


  20.      s_command.NbData            = Size;


  21.      s_command.DdrMode           = QSPI_DDR_MODE_DISABLE;


  22.      s_command.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;


  23.      s_command.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;


  24.


  25.      /* 配置命令 */


  26. if (HAL_QSPI_Command(&QSPIHandle, &s_command, HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != HAL_OK){


  27.          return QSPI_ERROR;


  28.      }


  29.


  30.      /* 接收数据 */


  31.      if(HAL_QSPI_Receive(&QSPIHandle, pData, HAL_QPSI_TIMEOUT_DEFAULT_VALUE)!= HAL_OK) {


  32.          return QSPI_ERROR;


  33.      }


  34.      return QSPI_OK;


  35.  }


  36.


  37.


  38.


  39. 发送函数


  40.  /**


  41.    * @brief  将大量数据写入QSPI存储器


  42.    * @param  pData: 指向要写入数据的指针


  43.    * @param  WriteAddr: 写起始地址


  44.    * @param  Size: 要写入的数据大小


  45.    * @retval QSPI存储器状态


  46.    */


  47.


  48.  uint8_t BSP_QSPI_Write(uint8_t* pData, uint32_t WriteAddr, uint32_t Size)


  49.


  50.  {


  51.      QSPI_CommandTypeDef s_command;


  52.


  53.      uint32_t end_addr, current_size, current_addr;


  54.


  55.      /* 计算写入地址和页面末尾之间的大小 */


  56.


  57.      current_addr = 0;


  58.


  59.      while (current_addr <= WriteAddr) {


  60.


  61.          current_addr += W25Q128FV_PAGE_SIZE;


  62.


  63.      }


  64.


  65.      current_size = current_addr - WriteAddr;


  66.


  67.      /* 检查数据的大小是否小于页面中的剩余位置 */


  68.


  69.      if (current_size > Size) {


  70.


  71.          current_size = Size;


  72.


  73.      }


  74.


  75.      /* 初始化地址变量 */


  76.


  77.      current_addr = WriteAddr;


  78.


  79.      end_addr = WriteAddr + Size;


  80.


  81.      /* 初始化程序命令 */


  82.


  83.      s_command.InstructionMode   = QSPI_INSTRUCTION_1_LINE;


  84.


  85.      s_command.Instruction       = QUAD_INPUT_PAGE_PROG_CMD;


  86.


  87.      s_command.AddressMode       = QSPI_ADDRESS_1_LINE;


  88.


  89.      s_command.AddressSize       = QSPI_ADDRESS_24_BITS;


  90.


  91.      s_command.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;


  92.


  93.      s_command.DataMode          = QSPI_DATA_4_LINES;


  94.


  95.      s_command.DummyCycles       = 0;


  96.


  97.      s_command.DdrMode           = QSPI_DDR_MODE_DISABLE;


  98.


  99.      s_command.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;


  100.


  101.      s_command.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;


  102.


  103.      /* 逐页执行写入 */


  104.


  105.      do {


  106.


  107.          s_command.Address = current_addr;


  108.


  109.          s_command.NbData  = current_size;


  110.


  111.          /* 启用写操作 */


  112.


  113.          if (QSPI_WriteEnable() != QSPI_OK) {


  114.


  115.              return QSPI_ERROR;


  116.          }


  117.


  118.          /* 配置命令 */


  119.


  120. if(HAL_QSPI_Command(&QSPIHandle, &s_command, HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {


  121.


  122.              return QSPI_ERROR;


  123.


  124.          }


  125.


  126.         /* 传输数据 */


  127.


  128. if(HAL_QSPI_Transmit(&QSPIHandle, pData, HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {


  129.


  130.              return QSPI_ERROR;


  131.          }


  132.


  133.          /* 配置自动轮询模式等待程序结束 */


  134.


  135.          if(QSPI_AutoPollingMemReady(HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != QSPI_OK) {


  136.


  137.              return QSPI_ERROR;


  138.


  139.          }


  140.


  141.          /* 更新下一页编程的地址和大小变量 */


  142.


  143.          current_addr += current_size;


  144.


  145.          pData += current_size;


  146.


  147.          current_size = ((current_addr + W25Q128FV_PAGE_SIZE) > end_addr) ? (end_addr-current_addr) : W25Q128FV_PAGE_SIZE;


  148.


  149.      } while (current_addr < end_addr);


  150.


  151.      return QSPI_OK;


  152.  }
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:45 | 显示全部楼层
(5) 编写对FLASH擦除及读写操作的的函数；

由于FLASH存储器的特性决定了它只能把原来为“1”的数据位改写成“0”，而原来为“0”的数据位不能直接改写为“1”。所以这里涉及到数据“擦除”的概念，在写入前，必须要对目标存储矩阵进行擦除操作，把矩阵中的数据位擦除为“1”，在数据写入的时候，如果要存储数据“1”，那就不修改存储矩阵 ，在要存储数据“0”时，才更改该位。
回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:45 | 显示全部楼层

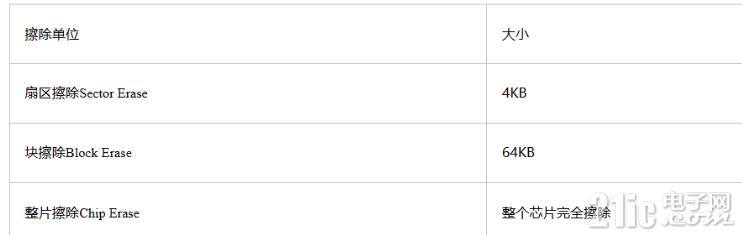

通常，对存储矩阵擦除的基本操作单位都是多个字节进行，如本例子中的FLASH芯片支持“扇区擦除”、“块擦除”以及“整片擦除”，

回复 赏

举报

 楼主| kqh11a 发表于 2023-7-30 15:46 | 显示全部楼层
扇区擦除指令的第一个字节为指令编码，紧接着发送的3个字节用于表示要擦除的存储矩阵地址。要注意的是在扇区擦除指令前，还需要先发送“写使能”指令，发送扇区擦除指令后，通过读取寄存器状态等待扇区擦除操作完毕。
复制
  1. /**


  2.     * @brief  擦除QSPI存储器的指定块


  3.     * @param  BlockAddress: 需要擦除的块地址


  4.     * @retval QSPI存储器状态


  5.     */


  6. uint8_t BSP_QSPI_Erase_Block(uint32_t BlockAddress)


  7. {


  8.       QSPI_CommandTypeDef s_command;


  9.       /* 初始化擦除命令 */


  10.      s_command.InstructionMode   = QSPI_INSTRUCTION_1_LINE;


  11.      s_command.Instruction       = SECTOR_ERASE_CMD;


  12.      s_command.AddressMode       = QSPI_ADDRESS_1_LINE;


  13.      s_command.AddressSize       = QSPI_ADDRESS_24_BITS;


  14.      s_command.Address           = BlockAddress;


  15.      s_command.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;


  16.      s_command.DataMode          = QSPI_DATA_NONE;


  17.      s_command.DummyCycles       = 0;


  18.      s_command.DdrMode           = QSPI_DDR_MODE_DISABLE;


  19.      s_command.DdrHoldHalfCycle  = QSPI_DDR_HHC_ANALOG_DELAY;


  20.      s_command.SIOOMode          = QSPI_SIOO_INST_EVERY_CMD;


  21.      /* 启用写操作 */


  22.      if (QSPI_WriteEnable() != QSPI_OK) {


  23.          return QSPI_ERROR;


  24.      }


  25.


  26.      /* 发送命令 */


  27. if(HAL_QSPI_Command(&QSPIHandle, &s_command, HAL_QPSI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {


  28.          return QSPI_ERROR;


  29.      }


  30.


  31.      /* 配置自动轮询模式等待擦除结束 */


  32.      if (QSPI_AutoPollingMemReady(W25Q128FV_SUBSECTOR_ERASE_MAX_TIME) != QSPI_OK) {


  33.          return QSPI_ERROR;


  34.      }


  35.      return QSPI_OK;


  36. }
回复 赏

举报

cemaj 发表于 2023-8-4 13:27 | 显示全部楼层
STM32 QSPI读取时每一个字节后都有延时
