《Alientek STM32 原理图》--原理图pdf文档上传

发表于 2010-11-9 01:50

本帖最后由 zhangyang86 于 2011-1-5 23:17 编辑

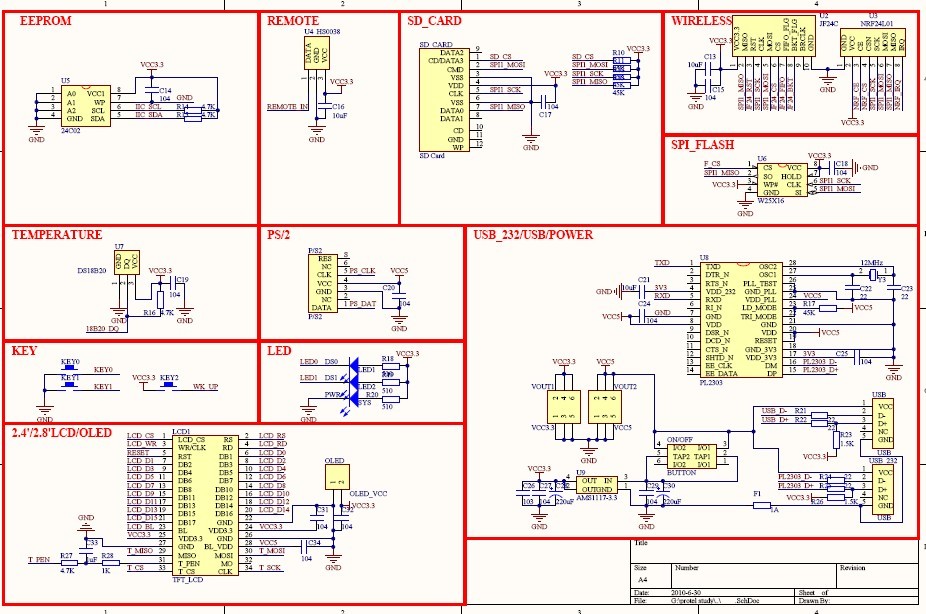

原理图和PCB的pdf文档下载：

ALIENTEK MiniSTM32开发板原理图与PCB.pdf (827.67 KB, 下载次数: 4530)


我们的技术支持论坛:
www.openedv.com
www.21ic.com

发表于 2010-11-9 12:55

这个有空板卖么 ……

发表于 2010-11-9 14:03

空板子目前不卖哦！

发表于 2010-11-9 14:14

为啥不卖？？

发表于 2010-11-9 14:29

一是很少有人要，二是，上批昨天才到，所有配件都是备的300套的，卖掉了我们的配件多出来的就很难用，因为我们都是直接给焊接厂做！
下次的话，我们会考虑多备一些，呵呵！！

发表于 2010-11-9 17:26

哦，看了你的板子和原理图，我这里啥都有了，就差板子，所以呵，想买几块板。

没有的话只有自己做了。自己打样平均起来也差不多是10块钱一块。

发表于 2010-11-9 18:07

呵呵，也可以练习一下！！！
下次我们多做点空板备用！这次不好意思，光板工厂全部焊接完了！

发表于 2010-11-9 22:12

自己动手做也挺好的

发表于 2010-11-9 23:58

对于初学者来说，如果你有充足的时间，能够自己焊接的话，是很好的学习机会！调试过程也能不断进步！！
我们大学时候就是自己焊接！自己用铜板，然后热转印机，三氯化铁腐蚀！呵呵！
很不错的！

发表于 2010-11-10 09:39

自己做板得有工具啊

发表于 2010-11-10 23:15

在网上看到楼主做的核心板+主板，也想做一块，用热转印法难不难做？
引脚有点密啊。
PS.楼主是SCUT的?

发表于 2010-11-10 23:55

哈哈，是啊! 你也是吗？我们还在广州工作！
我读书的时候创新实验室有好几台热转印机，不过用来做这个还是比较困难！
以前也有做过DDS AD9959的芯片，做起来还真要小心！
对于学习来说，能用热转印机做一套这个板子，是个很好的锻炼机会！
支持！

发表于 2010-11-11 12:51

哇，师兄啊~我是09级的
现在实验室有热转印机，不过我对STM32还一窍不通。
打算最近先看下资料，然后再做块板试试~

发表于 2010-11-11 15:38

呵呵！不错！

发表于 2010-11-23 01:35

:victory:

发表于 2010-11-23 11:25

谢谢提供^_^

发表于 2010-11-29 01:42

呵呵！希望能给大家有帮助！

发表于 2010-12-1 17:43

:victory:

发表于 2011-3-19 11:32

嘿嘿，真是不错的东西！！

发表于 2011-3-19 20:54

学习了
