STM32 驱动彩屏

LCD  屏 简介
TFT-LCD 又叫做薄膜晶体管液晶显示器，常用的液晶屏接口很多种，8 位、 9 位、16
位、18 位都有。而常用的通信模式呢，主要有 6800 模式和 8080 模式两种，今天呢，我
们来讲的是 8080 模式。

大家接触过 LCD1602 或者 LCD12864 等，那么就会发现 8080 模式的时序呢，
其实跟 LCD1602 或者 LCD12864 的读写时序是差不多的。8080 接口有 5 条基本的控制
线和多条数据线，数据线的数量主要看液晶屏使用的是几位模式，有 8 根、9 根、16 根、
18 根四种类型。

功能如下：

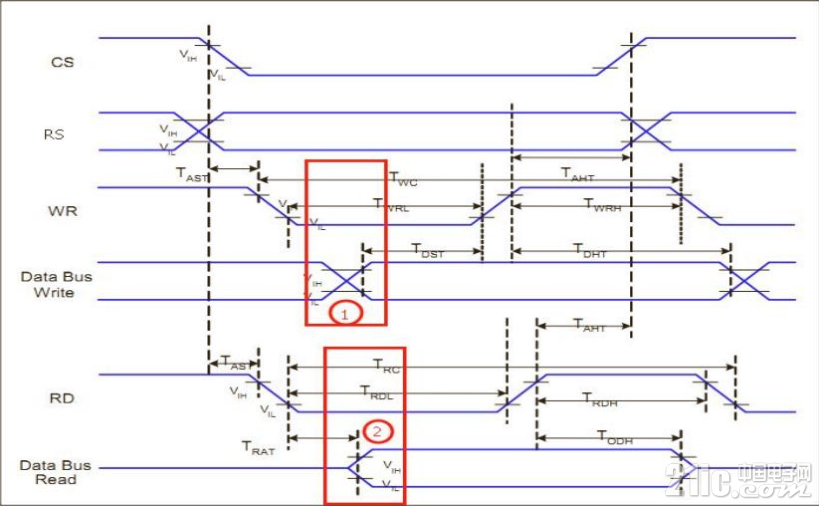

8080 接口模式的时序：

在 WR 跳变为低电平之后，液晶屏开始读取总线上面的数据。如果使用 IO 口模拟
写入的时候，可以先在总线上面写入数据，然后在跳变 WR，以保证当读取的时候，总线
上面的数据是稳定的。

在 RD 跳变为低电平之后，液晶屏放置数据到总线上面。从上图，我们就可以很清
晰的看得出，液晶屏的读写时序了，大家操作的时候，可以使用单片机 IO 口模拟它的时
序进行操作。不过我们开发板上面的单片机自带有 FSMC 模块，我们可以直接使用 FSMC
模块来操作液晶屏，接下来我们给大家介绍一下 FSMC 模块。

FSMC  模拟 LCD  彩屏 8080  模式
引脚数在 100 脚以上的 STM32F103 芯片都带有 FSMC 的接口，而什么是 FSMC 呢？
FSMC 即灵活的静态存储控制器，能够与同步或异步存储器和 16 位 PC 存储卡接口，
FSMC 的接口支持包括 SRAM、NAND FLASH、NOR FLASH、 PSRAM 等存储器。说白
了呢，就是可以当操作 SRAM、NAND FLASH、NOR FLASH 和 PSRAM 等存储器的时
候，我们不必自己操作 IO 口模拟这些存储器的操作时序了，使用 FSMC 模块可以直接帮
我们读写这些存储器。

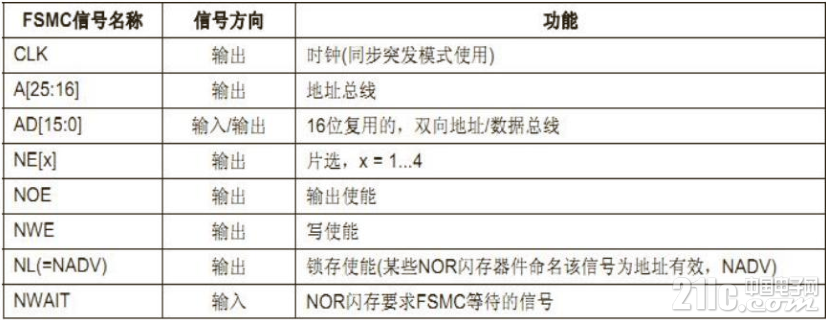

LCD 液晶屏的信号线主要有：
1) CS：用于片选的选择。
2) RS：用于选择命令或者数据。
3) WR：写使能。
4) RD：读使能。
5) RESET：复位端。

NOR FLASH 主要使用的信号线主要有：

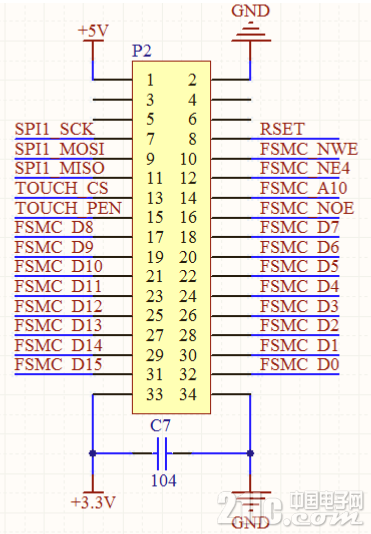

液晶屏的原理图

总结的真好，学到了。

不错

mintspring 发表于 2018-5-29 23:27
总结的真好，学到了。

还没结束，正在更新中。

上面的 FSMC 如何能够模拟 LCD 彩屏 8080 模式之后，我们对照，我们开
发板上面的彩屏接口，就可以很好的理解了。我们这里使用 FSMC_NE4 作片选 CS，使用
FSMC_A10（即地址线 10）作数据命令选择 RS。

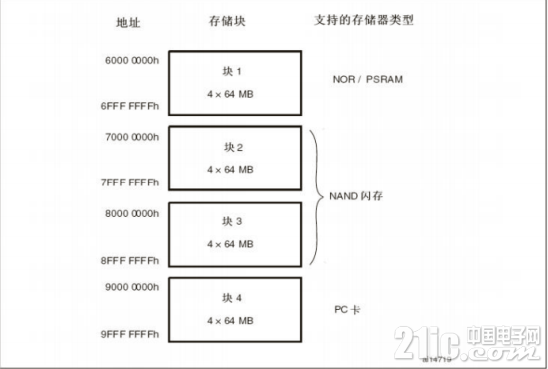

从 FSMC 的角度看，可以把外部存储器划分为固定大小为 256M 字节的四个存储块，如下图：

也就是说，当我们操作外部存储器的时候，只要操作单片机中对应的地址，那么 FSMC
模块，就可以自动帮我们操作外部存储器，相当于把外部存储器挂在了单片机的地址总线上
面了。

而我们这里使用的是 NOR 模式来模拟 LCD 液晶屏的 8080 时序，而在 NOR/PSRAM
中，有四块存储块，我们使用的是 FSMC_NE4，所以使用的是第四块存储块，就是地址从
0x6C000000 到 0x6FFFFFFF 的存储块。现在我们使用地址线 A10 来作数据命令选择端
RS，那么当我们要写入数据的时候，地址线 A10 就要输出为 1，无论地址是什么，只要地
址线 A10 输出为 1，就可以了；而当我们要写入命令的时候，正好相反，地址线 A10 输
出为 0。

FSMC_NORSRAMInit() 函数：
我 们 使 用 的 是 NORSRAM 模 式 ， 所 以 我 们 使 用 的 初 始 化 函 数 是
FSMC_NORSRAMInit()函数。
这 个 函 数 有 一 个 输 入 参 数 ， 这 个 输 入 参 数 是 一 个
FSMC_NORSRAMInitTypeDef 结构体，这个结构体很复杂，它一共有 15 个成员

1) FSMC_Bank：选择你要使用的 bank，我们使用的是 NOR 模式的 FSMC_NE4，也就
是第 1 个 bank 的第 4 个存储块，所以这里我们设置为： FSMC_Bank1_NORSRAM4。

2) FSMC_MemoryType：选择你要使用的内存类型，我们使用的是 NOR FLASH 或 者
SRAM 都 可 以 ， 我 们 选 择 设 置 为 ： FSMC_MemoryType_SRAM。
