此应用程序报告描述了经济高效的SimpleLink™ZigBee®CC2530无线网络的配对单片机配合SimpleLink CC2592扩展器，提高了接收机灵敏度，增加了总的链路预算，使Zigbee网络中每个节点的范围达到4倍。
组合这些设备创建了一个系统解决方案，非常适合家庭和工业应用自动化、照明、计量和传感器网络。本文档还描述了模块的性能以及布局和监管要求方面要考虑的因素。CC2530的射频前端具有与SimpleLink CC2531无线MCU相同的设置因此，本文给出的结果也适用于CC2531。
CC2530是用于IEEE802.15.4、Zigbee和RF4Ce应用的片上系统（SoC）解决方案。
CC2530将领先射频收发器的卓越性能与行业标准结合起来增强型8051单片机、系统内可编程闪存、8-KB RAM等多种功能强大特征。
该芯片通过提供最先进的选择性和共存性，使工业级应用得以实现，优秀的链路预算，低电压运行。CC2592是德克萨斯州2.4 GHz射频收发器、发射机和SoC产品的扩频器仪器。CC2592通过提供功率放大器（PA）来增加射频链路预算输出功率和低噪声放大器（LNA）以提高接收机灵敏度。CC2592包含射频开关，射频匹配，和芯片上的巴伦与CC2530无缝接口这允许高性能无线应用的简单设计。
网络范围扩展器只需要几个外部组件，应用电路图中未显示CC2530-CC2592EM的完整示意图或布局。电路板布局将对CC2530-CC2592EM的射频性能有很大影响。当在高功率水平下使用CC2530-CC2592EM时，需要投诉射频屏蔽fcc谐波排放法规。

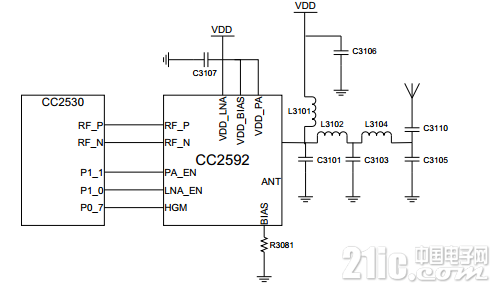

为了获得最佳性能，必须使用适当的电源去耦。上图是一个简化的仅显示输出匹配和减少的VDD去耦组件数量的示意图。 CC2592除了PA、LNA和RF开关外，还包括一个BARUN和一个匹配网络使与CC2530的接口无缝。
|
