STM32CubeMX-21 | 使用ADC读取电压值

本篇详细的记录了如何使用STM32CubeMX配置STM32L431RCT6的ADC外设，读取DAC输出引脚的电压值。

1. 准备工作
硬件准备
开发板

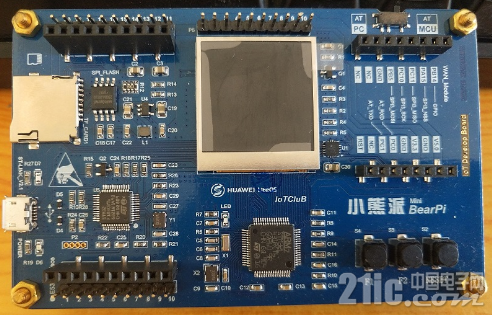

首先需要准备一个开发板，这里我准备的是STM32L4的开发板（BearPi）：

软件准备
    需要安装好Keil - MDK及芯片对应的包，以便编译和下载生成的代码；
    准备一个串口调试助手，这里我使用的是Serial Port Utility；

Keil MDK和串口助手Serial Port Utility 的安装包都可以在文末关注公众号获取，回复关键字获取相应的安装包：

2.生成MDK工程
选择芯片型号
打开STM32CubeMX，打开MCU选择器：

搜索并选中芯片STM32L431RCT6:

配置时钟源

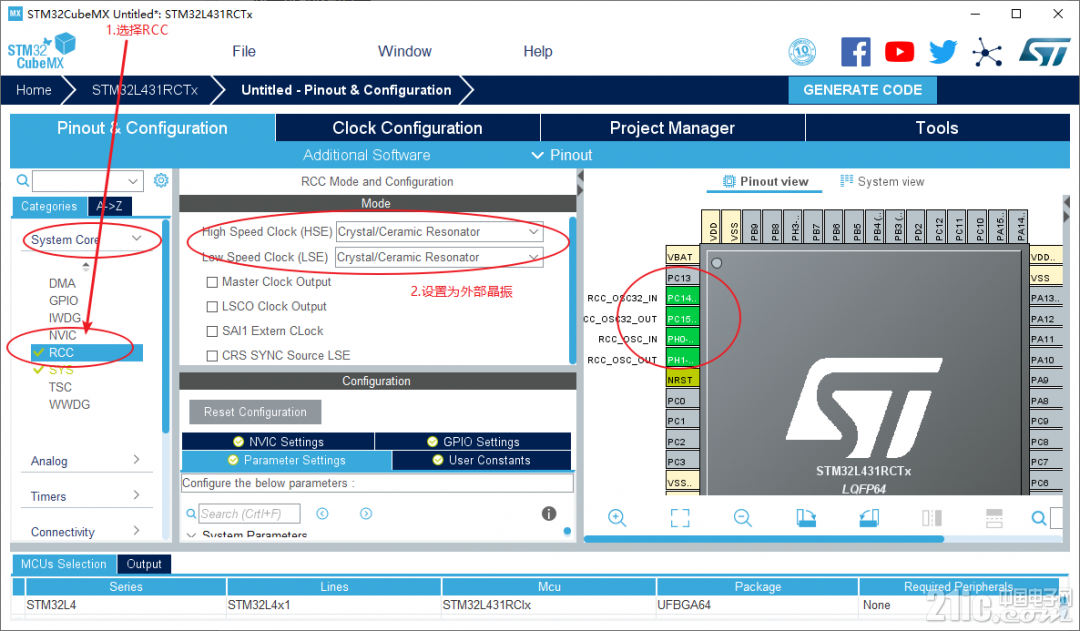

    如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
    如果使用默认内部时钟（HSI），这一步可以略过；

这里我都使用外部时钟：

配置串口

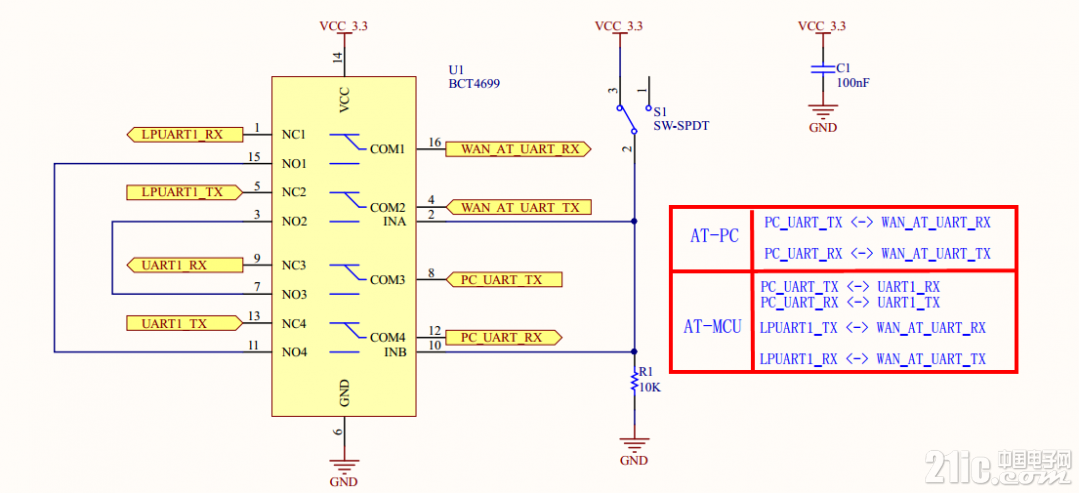

小熊派开发板板载ST-Link并且虚拟了一个串口，原理图如下：

这里我将开关拨到AT-MCU模式，使PC的串口与USART1之间连接。

接下来开始配置USART1：

配置DAC
确定DAC输出通道

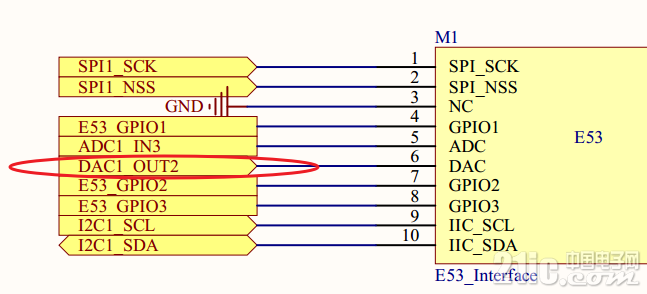

查看小熊派E53接口的原理图：

配置DAC

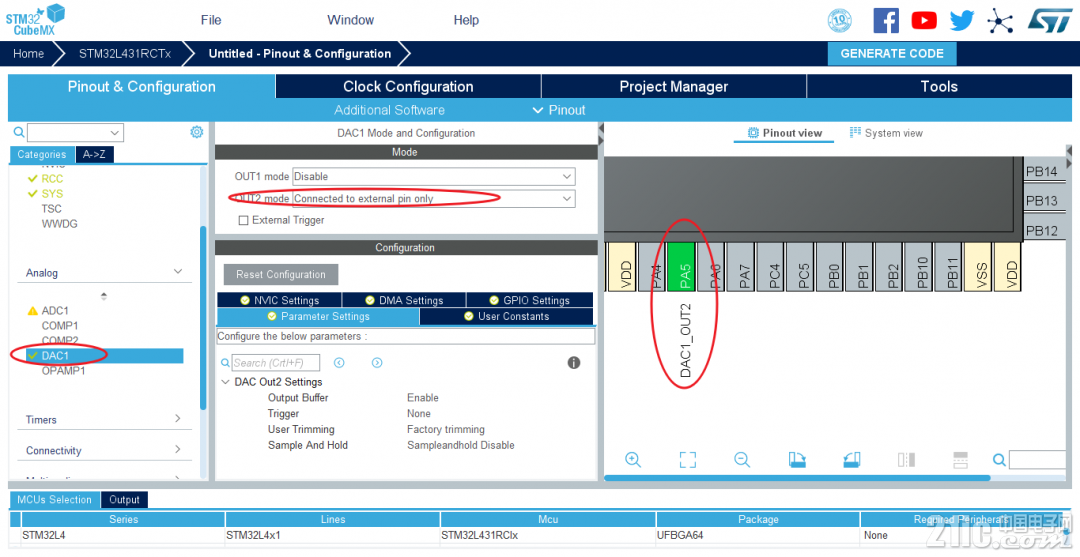

选择DAC1，开启输出通道2，配置保持默认即可：

配置ADC

知识小卡片 —— ADC

ADC全称 Analog-to-Digital Converter，即模拟-数字转换器，可以将连续变化的模拟信号转换为离散的数字信号，进而使用数字电路进行处理，称之为数字信号处理。

STM32L431xx 系列有 1 个 ADC，ADC 分辨率高达 12 位，每个 ADC 具有多达 20 个的采集
通道，这些通道的 A/D 转换可以单次、连续、扫描或间断模式执行。 ADC 的结果可以左对齐
或右对齐方式存储在 16 位数据寄存器中。

STM32L431 的 ADC 最大的转换速率为 5.33Mhz，也就是转换时间为 0.188us（12 位分辨率
时），ADC 的转换时间与 AHB 总线时钟频率无关。

知识小卡片结束啦~对ADC有没有了解呢？

确定ADC通道
查看小熊派E53接口的原理图：

配置ADC（单次转换模式）

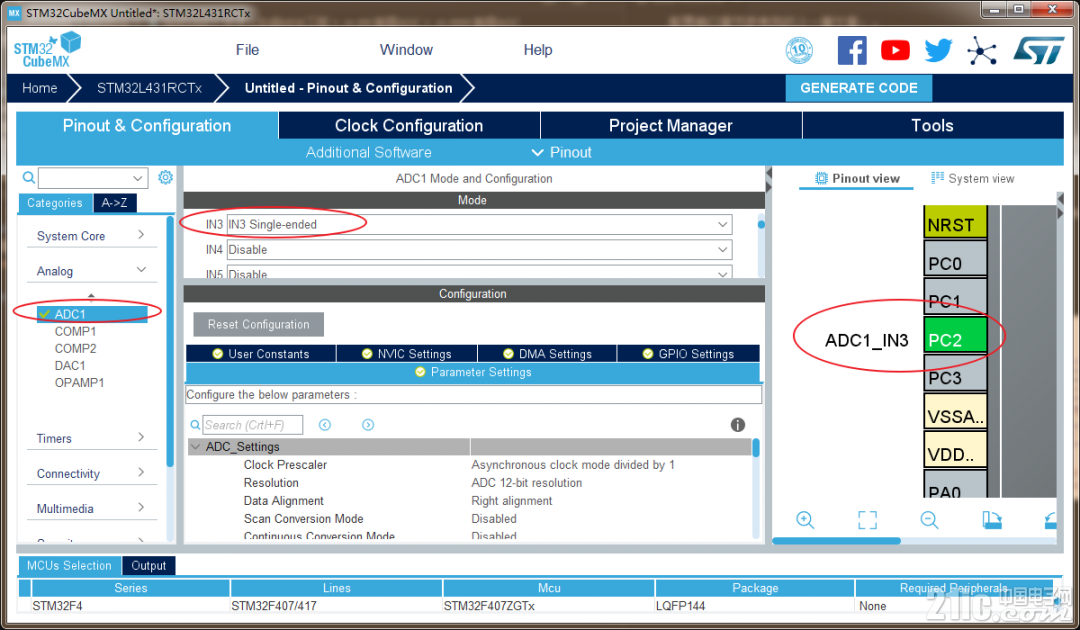

首先选择ADC1，开启通道3：

接下来是对ADC的设置，这里我们保持默认即可：

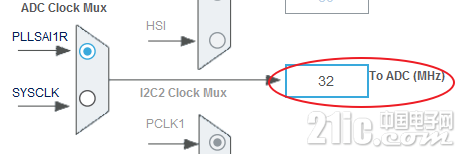

最后设置ADC的转换规则：



其余的一些设置保持默认即可。

配置时钟树

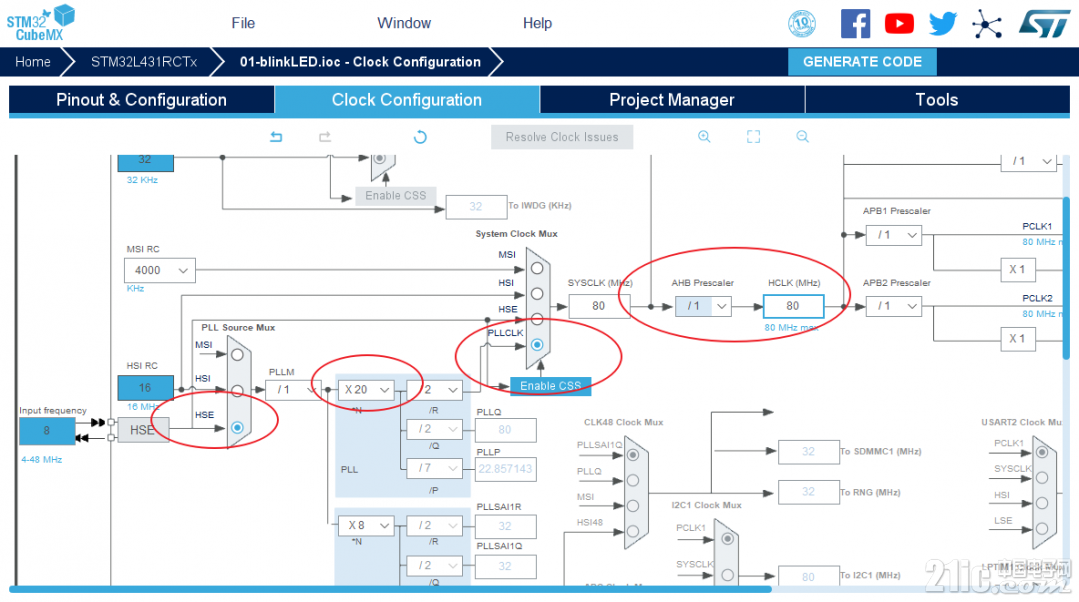

STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

生成工程设置

代码生成设置

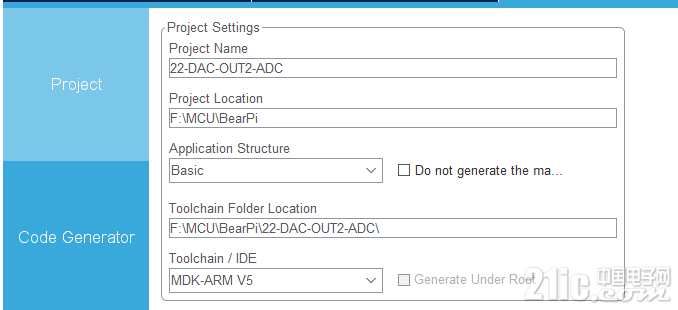

最后设置生成独立的初始化文件：

生成代码

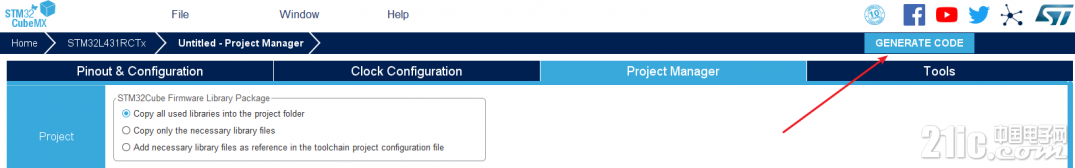

点击GENERATE CODE即可生成MDK-V5工程：

3. 在MDK中编写、编译、下载用户代码
重定向printf( )函数
    参考：【STM32Cube】（八）基于串口发送函数实现printf()。
        https://bbs.21ic.com/icview-2938342-1-1.html
