程序是如何在 CPU 中运行的（二）

前言
在上一篇**中《程序是如何在 CPU 中运行的(一)》笔者讲述了程序中一条一条指令以及一条一条数据是如何在 CPU 中运行的，在本文笔者将以 ARM Cortex M3 的内核为背景分析指令是如何有序的执行。

寄存器组介绍

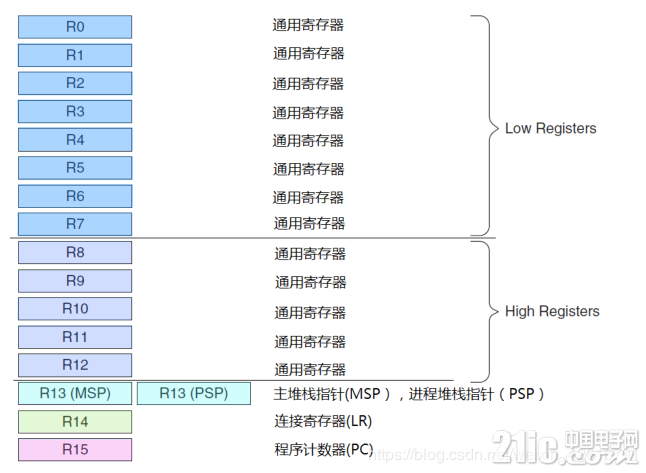

为了更好地介绍指令是如何在 ARM Cortex M3 内核中运行的，在这里先介绍一下 ARM Cortex M3 的寄存器组，引用 ARM Cortex M3 权威指南的一张图，图片如下：

如上图所示，寄存器组主要包含四种类型的寄存器，分别是：

通用寄存器：用于数据操作

堆栈指针：堆栈指针有两个，但是在任一时刻只能使用其中的一个。

主堆栈指针：复位后默认使用的堆栈指针，用于操作系统内核及异常处理程序
进程堆栈指针：由用户的应用程序代码使用。
连接寄存器：当呼叫一个子程序时，由 R14 存储返回地址。

程序计数器：用于存储下一条即将运行的指令的地址。

寄存器组介绍完之后，我们来看具体的实例。

顺序执行
首先看一个顺序执行的例子，代码如下，C 语言下面对应的是汇编代码,汇编代码冒号前的是当前指令对应的地址。

int main(void)
{
        int a = 123;
        0x0800021E : MOVS r1,#0x7B
        int b = 456;
        0x08000220 : MOV r2,#0x1CB
        int result = a + b;
        0x08000224 : ADDS r3,r1,r2
        return 0;
        0x08000226 : MOVS r0,#0x00
}
上述代码的汇编语言涉及到的寄存器都是通用寄存器，通过 C 语言代码我们也可以知道对应的汇编代码的意思，这也印证了前面所说的通用寄存器的功能就是用于数据操作的。

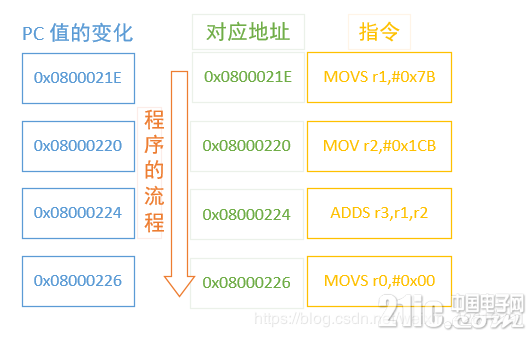

那上述程序是如何运行的呢，这时之前说到的程序计数器，也就是我们所说的 PC 指针就要排上用场了，如下图片展示了程序计数器在上述指令运行过程中的一个变化。

通过上图可以看出，左边是即将执行的指令，中间是指令存储的位置，那么 PC 存储的值一直是即将执行的下一条指令的地址，这样程序也就可以顺序的执行下去了。

条件分支
条件分支是根据条件执行任意地址的指令，也就是说程序不是向上述一样顺序执行了，那 CPU 又如何处理这种情况呢？我们来看一个简单 if 语句例子：

int main(void)
{
        int a = 123;
        0x0800021E : MOVS r1,#0x7B
        int b = 456;
        0x08000220 : MOV r2,#0x1CB
        int result = a - b;
        0x08000224 : SUBS r1,r2,r3
        if (result > 0)
        0x08000226 : CMP r1,#0x00
        0x08000228 : BLE 0x0800022E
                result = result + 1;
        0x0800022A : ADDS r1,r1,#1
        else
                result = 1 - result;
        0x0800022E : RSB r1,r1,#0x01
        return 0;
        0x08000232 : MOVS r0,#0x00
}
上述的汇编与 C 语言一一对应，很容易知道每条指令的意思，在这里笔者单独拿出来两个与语句跳转相关的指令说一下：

CMP ： 比较（比较两数并且更新标志）
BLE ： 当比较结果小于或者等于的时候，跳转到某个指令的地址执行

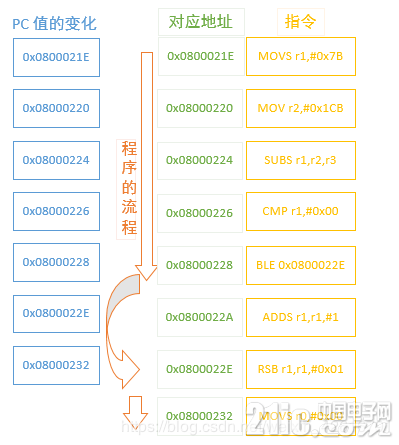

现在来看汇编代码，比较关键的地方就是使用 CMP 判断，判断结果小于 0 ，所以跳转到 0x0800022E 地址对应的指令进行执行，也就是执行 result = 1 - result; 同样的，我们也用示意图的形式表示一下在这个过程 PC 值的变化。

如上图所示，由于使用了条件分支，程序在执行到地址为 0x08000228 的时候，下一条要执行的指令地址并不是 0x0800022A,而是直接跳转到地址为 0x0800022E 的指令进行执行，那 PC 值的变化也就是图中左侧所示，因为没有没有执行一条指令，所以 PC 的变化次数也就比总的指令数少一条。

函数调用

函数调用和使用条件分支有所不同，因为单纯的跳转指令无法实现函数的调用。函数调用需要在完成函数内部的处理之后，处理流程再返回到函数调用点，也就是返回到函数调用指令的下一条指令，因此针对于函数调用来讲，涉及到函数返回地址的处理。

一级函数调用
涉及到函数调用我们都有一个概念，就是说函数调用时会把函数返回地址进行压栈，也就是说把返回地址存入到堆栈里，函数返回时再从堆栈里取出返回地址，但是对于 ARM Cortex M3 的处理器来讲，再处理一级函数调用时，它并没有将函数返回地址进行压栈，而是将子程序的返回地址存放在 R14 连接寄存器里，函数返回时再从这个寄存器里取出返回值就可以了。这也印证了前文所说的这个寄存器是用于存储子程序的返回地址的，下面用一个简单的例子来说明这个问题：

int MyFunc(int a,int b)
{
        int temp;
        0x0800019A  MOV r2,r0
        temp = a + b;
        return temp;
        0x0800019C ADDS r0,r2,r1
        0x0800019E BX       lr
}
int main(void)
{
        int a = 123;
        0x08000224  MOVS     r4,#0x7B
        int b = 456;
        0x08000226  MOV      r5,#0x1C8
        int result = a - b;
        0x0800022A  SUBS     r6,r4,r5
        result = MyFunc(a,b);
        0x0800022C  MOV      r1,r5
        0x0800022E  MOV      r0,r4
        0x08000230  BL.W     MyFunc (0x0800019A)
        0x08000234  MOV      r6,r0
    return 0;
    0x08000236  MOVS     r0,#0x00
}

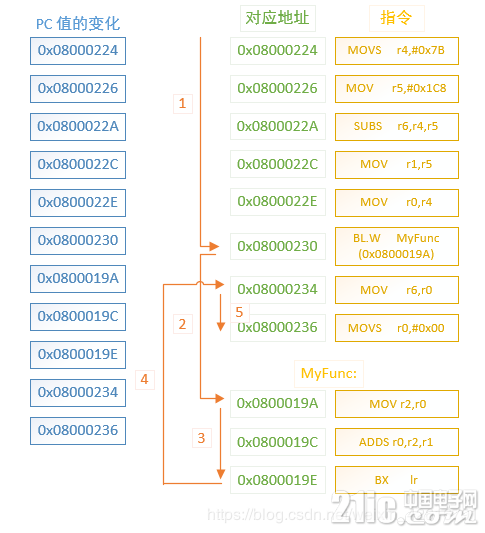

同样的，我们给出一级函数调用的示意图：

通过上述的汇编代码也可以看到虽然有了函数调用，但是在这里并没有进行压栈操作，整个程序的执行流程也如图中序号所示，在执行到函数调用的语句时，就执行 BL.W 指令跳转到函数的入口地址，子单数执行完之后，再返回至函数调用指令的下一条指令的地址，继续执行主函数没有执行完的内容，相应的 PC 指针寄存器的值也在发生变化。

二级函数调用
二级函数调用和多级函数调用的原理是一样的，但是不同于一级函数调用，在进行二级函数调用时，会涉及到两个子函数的返回地址，但是只有一个 R14（LR） 寄存器，只能存储一个返回地址，那要怎么办呢？这个时候，就要使用到堆栈的机制，堆栈的特性是先入后出，在函数嵌套调用过程中，先调用的函数的返回地址要在后返回，而后调用的函数返回地址要在先返回，所以堆栈刚好能够处理这样的事情。同样，我们来看一个二级函数调用的例子：

int MyFunc2(int a)
{
        int temp;
        0x080001AC MOV      r1,r0
        temp = a + 1;
        return temp;
        0x080001AE ADDS     r0,r1,#1
        0x080001B0 BX       lr
}

int MyFunc(int a,int b)
{
        int temp;
        0x0800019A PUSH     {r4-r5,lr}
        0x0800019C MOV      r4,r0
        0x0800019E MOV      r5,r1
    temp = MyFunc2(temp);
    0x080001A0 MOV      r0,r3
    0x080001A2 BL.W     MyFunc2 (0x080001AC)
    0x080001A6 MOV      r3,r0
        return temp;
        0x080001A8 MOV      r0,r3
        0x080001AA POP      {r4-r5,pc}
}

int main(void)
{
        int a = 123;
        0x08000238 MOVS     r4,#0x7B
        int b = 456;
        0x0800023A MOV      r5,#0x1C8
        int result = a - b;
        0x0800023E SUBS     r6,r4,r5
        result = MyFunc(a,b);
        0x08000240 MOV      r1,r5
        0x08000242 MOV      r0,r4
        0x08000244 BL.W     MyFunc (0x0800019A)
        0x08000248 MOV      r6,r0
    return 0;
    0x0800024A MOVS     r0,#0x00
}

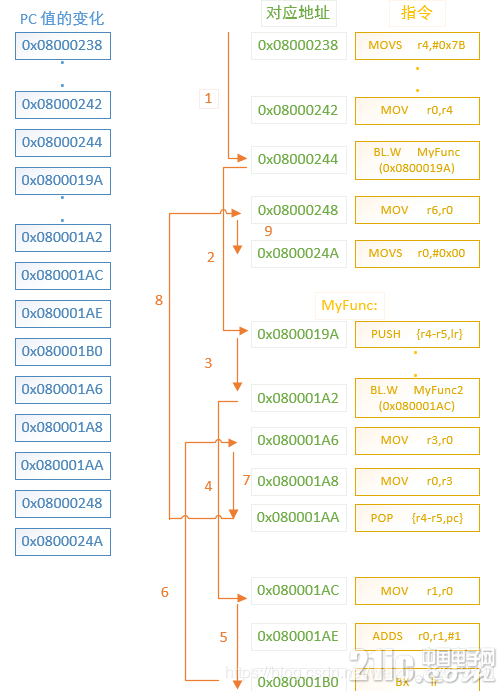

二级函数调用比一级函数调用要略复杂一些了，同样的，我们给出二级函数调用的示意图：

由于指令数有点多，通过省略号来替代一些与函数调用无关的指令。通过图片我们也可以更清楚地看到函数的调用过程以及 PC 值的变化，PC 值的变化是一直跟随着箭头的走向的。在这小节的开头，笔者也说到涉及到二级函数调用时，需要使用堆栈，现在看到汇编代码，也的确是这样，当程序进入到 MyFunc 的第一时间，就是将 LR 寄存器的值压入堆栈，因为 MyFunc2 是最后一层函数调用，因此 MyFunc2 函数调用的返回地址不需要进行压栈，直接使用 LR 寄存器的值进行返回就好，我们再看，当 MyFunc2 返回后，MyFunc 也要返回，这时候，需要出栈，即将刚刚压入堆栈的 LR 寄存器的值赋值给 PC 指针寄存器，PC 指针寄存器永远存放的是即将指令的下一条指令的地址，MyFunc 返回主函数后执行剩余的内容。

总结
上述就是涉及到的顺序执行，条件分支，和函数调用的相关内容。可以看到无论是哪一种形式，其实本质就是 PC 值的变化，PC 值永远存储的是即将运行的下一条指令的地址，控制这个值就能够控制程序的走向。另外需要注意的一点是，对于 ARM Cortex M3 系列的内核来说，涉及到一级函数调用的时候，不需要进行压栈操作，涉及到多级函数调用的时候，才会使用到堆栈。
