F407 以太网（ETH）：具有DMA控制器的介质访问控制（MAC）

发表于 2021-1-19 20:36

以太网模块包括一个符合802.3协议的MAC(介质访问控制器)和专用的DMA控制器。该模块支持默认的
独立于介质的接口(MII)和精简的独立于介质的接口(RMII)，通过AFIO_MAPR寄存器的选择位，可以选择
使用哪个接口。

发表于 2021-1-19 20:38

DMA控制器通过AHB主和从接口，分别访问MAC控制器和存储器。 AHB主接口用于控制数据传输， AHB
从接口则用于访问控制和状态寄存器(CSR)区域

发表于 2021-1-19 20:42

在MAC控制器发送数据前， DMA会从系统存储区读出数据并储存到发送FIFO中。同样地，从总线上收到
的以太网帧会储存在接收FIFO中，并由DMA传送到系统存储区

发表于 2021-1-20 10:42

以太网模块还包括一个SMI接口，用于和外接的PHY通信。一组配置寄存器则允许用户配置MAC和DMA
控制器，以实现所需要的功能

发表于 2021-1-20 20:15

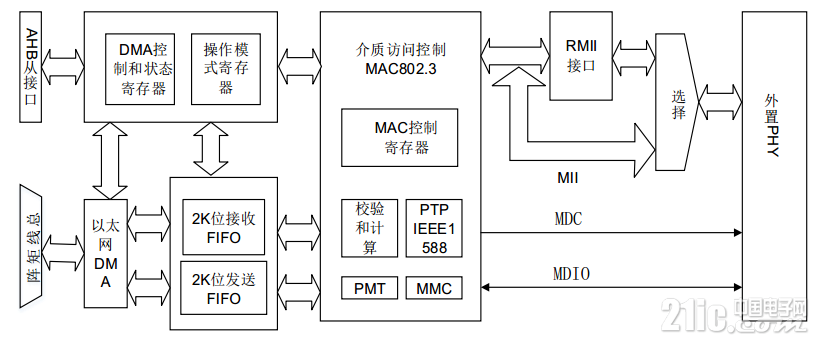

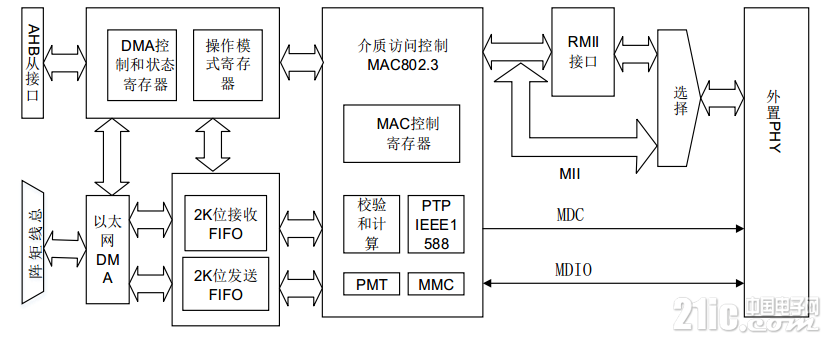

ETH框图

发表于 2021-1-20 20:16

站点管理接口(SMI)允许应用程序通过时钟和数据两根线来访问任何的PHY寄存器。这个接口可以支持
多达32个PHY。
应用程序可以选择32个PHY中的任意一个，并访问PHY的32个寄存器中的任意一个。但在任意时刻，只
能访问一个PHY的一个寄存器

发表于 2021-1-20 20:17

在控制器内部， MDC时钟线和MDIO数据线都是作为复用(AF)功能的I/O端口：
● MDC：一个周期性的时钟信号，为数据的传输提供时钟，最高频率为2.5MHz。 MDC信号的高电平
和低电平的最小维持时间为160ns， MDC信号的最小周期为400ns。在空闲状态下， SMI接口将驱动
MDC时钟信号保持在低电平状态
● MDIO：数据的输入/输出线，在MDC时钟信号的驱动下，向PHY设备传递状态信息

发表于 2021-1-20 20:17

SMI接口信号

发表于 2021-1-20 20:18

SMI帧格式

发表于 2021-1-21 08:05

感谢楼主分享
