基于 RISC-V 的 SoC 设计及其 RTOS 移植

基于 RISC-V 的 SoC 设计及其 RTOS 移植

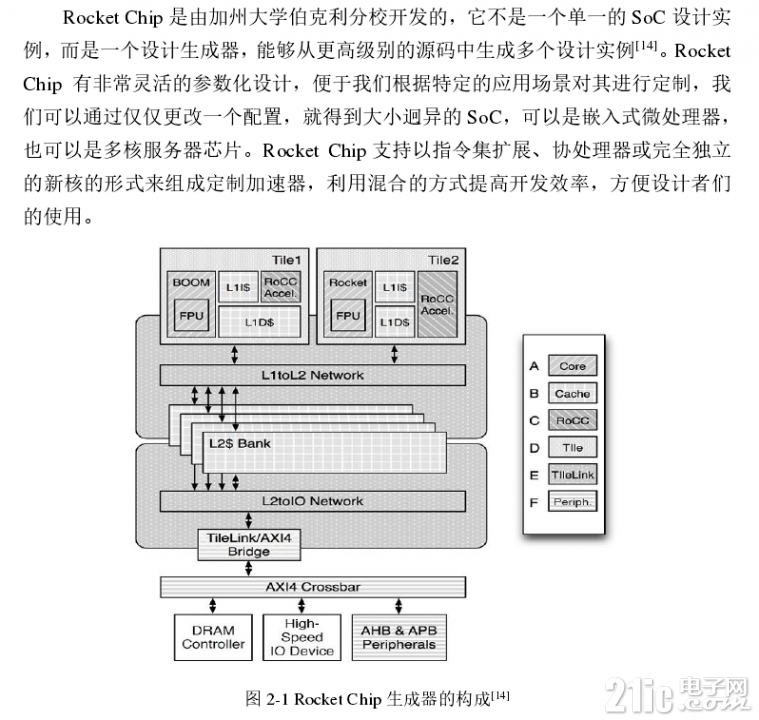

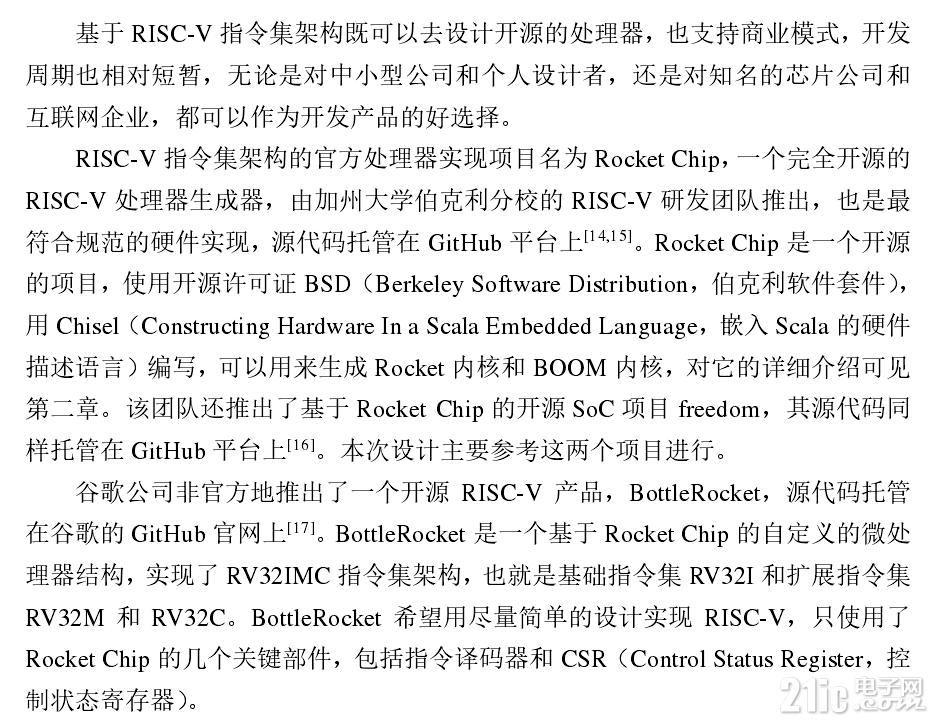

主要通过对 RISC-V 官方提供的参考处理器实现项目 Rocket Chip 的
研究，构建了基于 RISC-V 的 SoC，首先对基于 Rocket Chip 的 SoC 的前端设计进

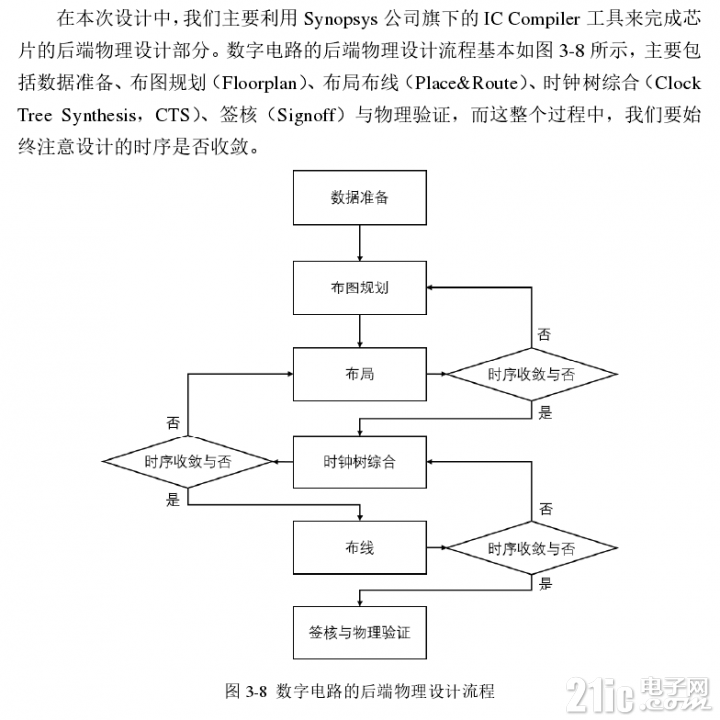

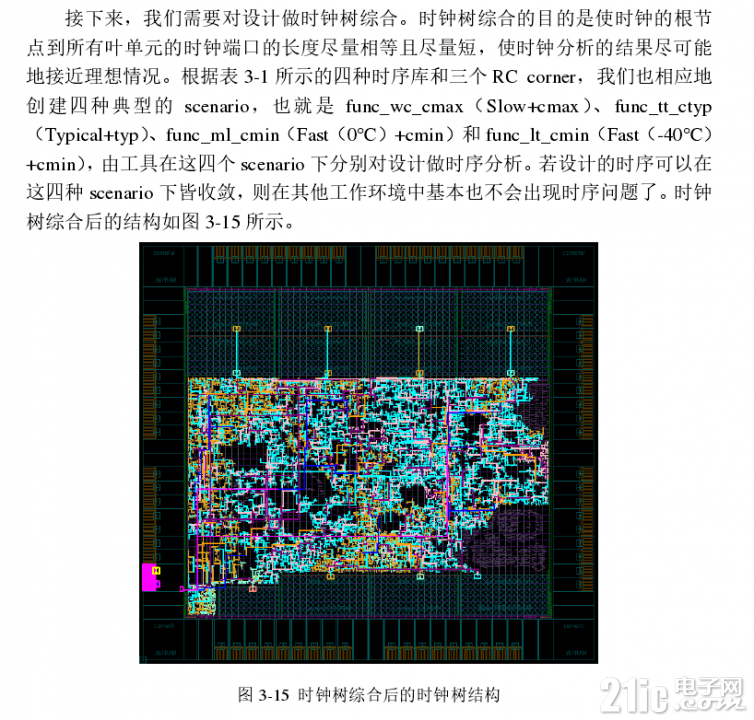

行了研究，基于 0.13μm 工艺，通过逻辑综合和后端物理设计完成了 SoC 的物理实
现，然后由 Rocket Chip 生成的软件模拟器初步对 SoC 的功能进行仿真，基于 Xilinx
ARTY A7 开发板，将构建得到的 SoC 用 FPGA 实现，并对其进行原型验证，最后
在基于 FPGA  的 RISC-V 平台上运行了 FreeRTOS，实现了 RISC-V  SoC 的操作系
统移植。

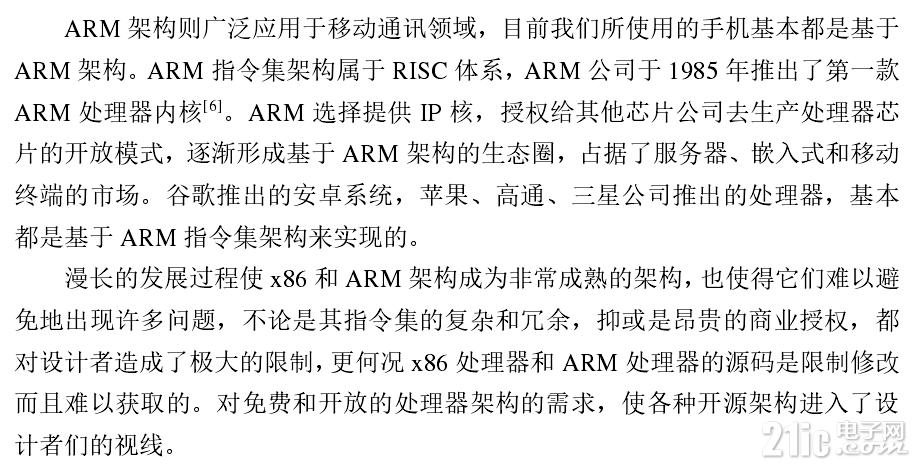

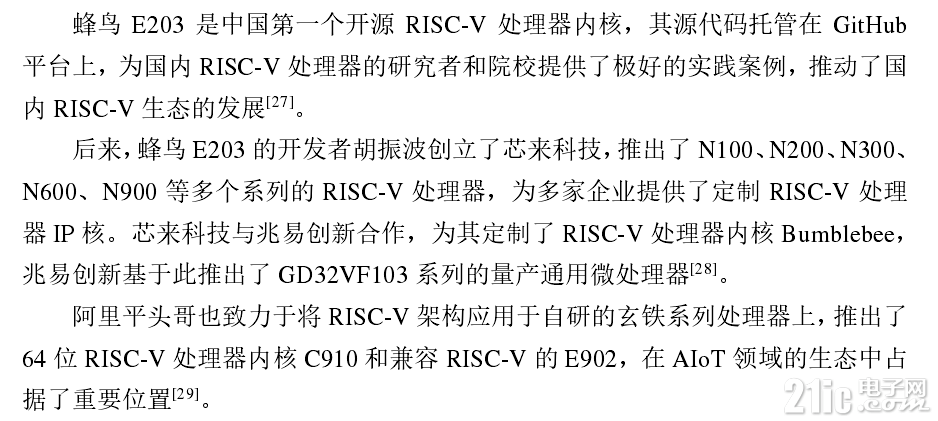

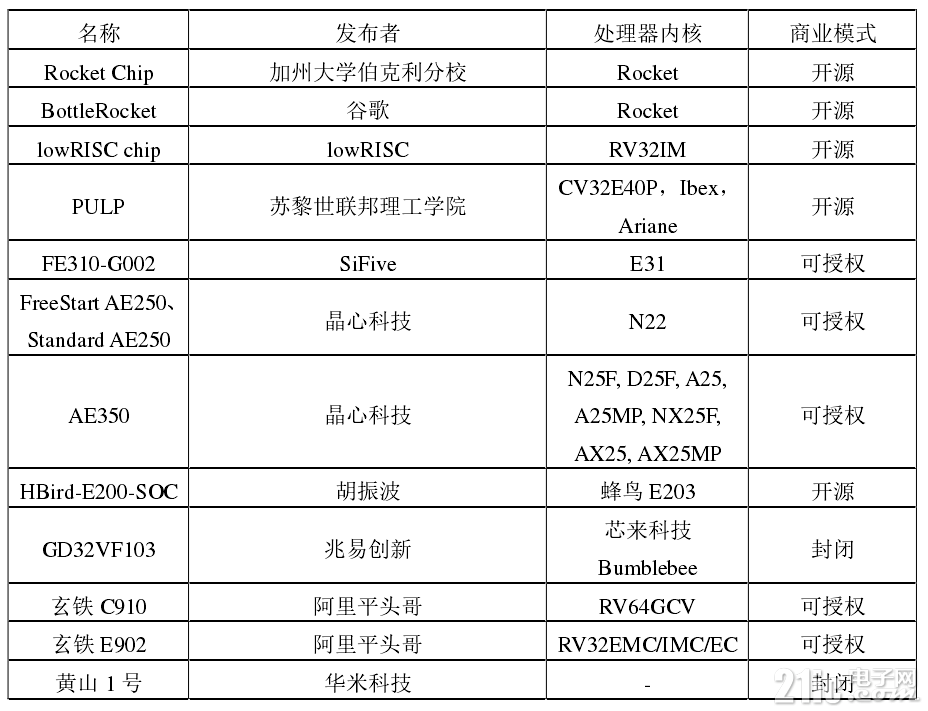

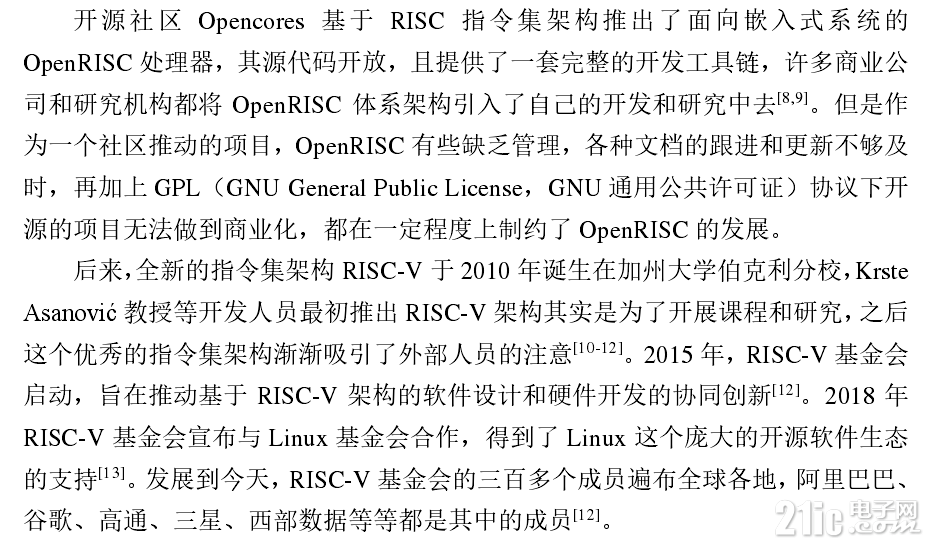

RISC-V 为软件开发者提供了免费的指令集规范，硬件设计者根据规范去实现
满足所需的处理器，这种通过开放标准和开放源代码来让广大设计者参与处理器
创新的方式极大地降低了处理器设计的门槛，有望在新兴的 AI 与 IoT 领域中对
ARM 的统治地位形成挑战，也为中国在芯片设计领域打破国外技术垄断提供了很
好的机会。

RISC-V32I 整数指令子集的指令主要可分为以下几类：
1)  立即数赋值指令：它包括两条指令，分别是 LUI 和 AUIPC，两者的指令编
码格式都是 U 类，立即数可直接作为指令的操作数输入。LUI 用于构建 32 位常数，
将立即数放到目的寄存器 rd 的高 20 位，将 rd 的低 12 位填 0。AUIPC 用于构建 32
位偏移量，将 20 位立即数与 12 位的 0 组合起来，再将其加到 pc 上，得到的地址
放入 rd 中。
2)  控制转移指令：可分为两种类型，无条件跳转和条件跳转，两者都可以被
用于控制程序中的跳转，分支延迟槽（Branch Delay Slot）在体系结构中不可见。
无条件跳转指令的寻址方式全部都是采用 pc 相对寻址，这有助于执行与位置无关
的指令。所有条件跳转指令使用 SB 类指令格式，12 位二进制立即数对 2 字节倍
数的带符号偏移量进行了编码，并且被加到当前 pc 上以产生目标地址。
3)  访存指令：它包含三种比特宽度的加载（Load）和存储（Store）指令，分
别是：机器字(w)、半字(H)和字节(B)，只有 Load 和 Store 指令能够对存储器进行
访问。Load 和 Store 的指令编码格式分别为 I 类和 S 类。Load 指令对存储器进行
访问，把存储器中的数据传输到寄存器 rd 中。Store 指令对存储器进行写入操作，
把寄存器 rs 中的值传输到存储器中。
4)  移位操作指令：移位操作包括算术右移（SRA）、逻辑右移（SRL）和逻辑
左移（SLL），被移位的操作数存储在寄存器 rs1 中，移位次数存放在寄存器 rs2 的
低 5 位中。
5)  逻辑操作指令：包含 AND、OR 和 XOR 指令，将两操作数按位进行 AND、
OR 和 XOR 操作，并且把结果写入至目的寄存器 rd 中。
6)  运算指令：ADD 和 SUB 分别执行加法和减法，SLT 执行有符号数比较，
SLTU 执行无符号数的比较。
7)  系统调用指令：系统指令用于访问那些可能需要特权访问的系统功能，以
I 类指令格式编码。系统指令可以分为两类：一类是原子性读-修改-写控制和状态
寄存器（CSR）的指令，另一类是其他特权指令。

RISC-V32M 乘除法指令子集主要包括乘法、除法和取余指令[10,33]：
1)  乘法指令：MUL 指令执行一个 XLEN 位数乘 XLEN 位数的乘法，并将结
果的低 XLEN 位写入 rd 中。MULH 执行有符号数乘有符号数的乘法，MULHU 执
行无符号数乘无符号数的乘法，MULHSU 执行有符号数乘无符号数的乘法，都是
将运算结果的高 XLEN 位返回。
2)  除法指令：DIV 执行有符号的 XLEN 位整数除以 XLEN 位整数的除法运算
操作，DIVU 执行无符号的 XLEN 位整数除以 XLEN 位整数的除法运算操作。

3)  取余指令：REM 执行有符号的 XLEN 位整数除以 XLEN 位整数的取余操
作，REMU 指令执行无符号的 XLEN 位整数除以 XLEN 位整数的取余操作。
Rocket 标量内核还支持一些可选的 A、F、B 指令集扩展。

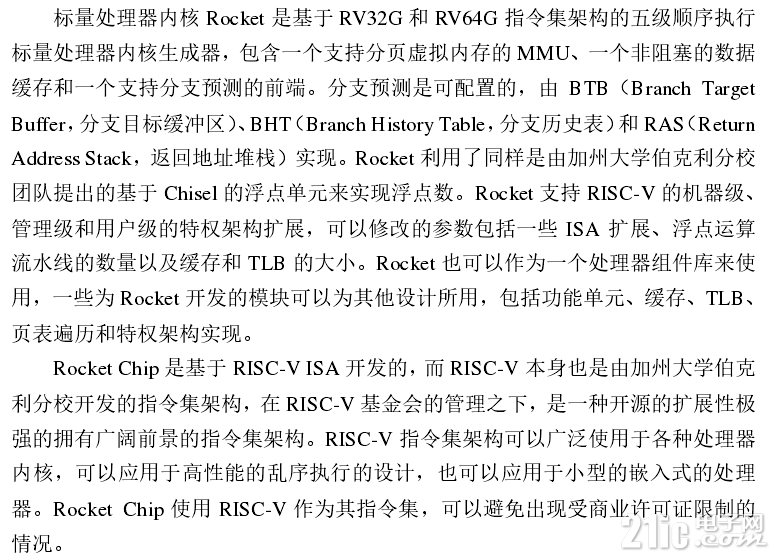

指令流水线由所有细化的操作阶段串联而成，通常将流水线中细化的操作阶
段称为段[34]。Rocket 是一个拥有 5 级流水线的标量单发射顺序处理器内核，指令
执行过程可划分为指令读取、指令解码、执行、访问内存和写回等不同阶段[33]：
1)  指令读取（Instruction Fetch）：从存储器中读取指令的这一过程叫做指令读
取。Rocket 处理器内核的指令读取阶段主要由 ibuf 部件来实现，Scala 源码具体的
实现在 ibuf.scala 中。
2)  指令解码（Instruction Decode）：翻译从存储器中取出的指令的这一过程称
为指令解码。经指令解码阶段后可得到指令所需要的寄存器索引以及操作数，能
够使用寄存器索引从通用寄存器堆（Register File，Regfile）中将所需操作数读出。
指令解码阶段主要对文件 ibuf.scala 中提供的指令进行解码，即可解析出控制线的
信息和一些其他的信息，存放到 id_ctrl（控制寄存器）中。Decode 的解码逻辑在
decode.scala 中，映射关系在 idecode.scala 中。解码阶段还能够读取寄存器中的值，
供执行阶段使用，但这个值并不一定正确，需要经过旁路等逻辑才是正确的值。
3)  指令执行（Instruction Execute）：指令经解码阶段之后，已得知所需要进行
的计算类型，而且也已经从通用寄存器堆中读取出了要完成指令所需的操作数，
随后便开始进入指令执行阶段。指令的执行阶段是真正对指令进行运算操作的过
程，不同的指令会有不同的需求，最终决定需要使用的部件类型。在执行阶段中，
最常见的是作为实施具体运算操作的硬件功能单元——算术逻辑运算部件
（Arithmetic Logical Unit，ALU），该部件的源码在 alu.scala 中。访存指令会在执
行阶段准备好 Cache 的 request 值。
4)  访问内存（MEM）：访存阶段是指对存储器进行访问从而将数据读出，或
者写回的过程。访存部件是 dmem（连接一级数据缓存），Scala 源码包含在
DCache.scala 文件中。访存阶段还会计算分支指令和跳转指令的目的地址。
5)  写回（Write-Back）：把指令执行完的运算结果写入寄存器堆的这一过程称
为写回阶段。若指令为普通的运算指令，那么计算结果的值源于执行阶段的计算
结果；若指令为存储器读指令，那么计算结果源于访存阶段对存储器进行访问从
而读出的数据。在 Rocket 处理器内核中，写回阶段执行包含加法器、乘法器、访
存和 ROCC 等需要写回的操作，每个周期只能写回一个寄存器，存在优先级问题。
ROCC 的指令发送阶段也在写回阶段，因为写回阶段才能确定好发送给 ROCC 的
寄存器值。

我们一般使用高级语言，如 C 语言，在计算机上编写代码，要使我们编写的
代码能被计算机所识别，一般需要经历四个环节：预处理、编译、汇编和链接。
我们编写的 C 程序经过预处理过程，头文件中的内容会被添加到预处理后的文件
中，宏定义会替换掉程序中的相应内容，根据标识符，条件编译中不必要的指令
会被删去，程序中的注释的内容也会被删去。编译过程则是对预处理后的文件做
语法的检查和分析，再将其转换成汇编代码。相对于高级语言，汇编语言是更底
层的面向硬件的语言，利用助记符对硬件进行操作，但对计算机来说，它其实只
能识别和执行机器指令，也就是数字“1”和“0”组成的二进制代码，所以我们
还需要通过汇编过程将汇编代码转换成机器码。链接过程将程序中调用的各个函
数和汇编后的文件链接到一起，生成一个可执行文件，去在计算机上执行。这个
过程中的每个环节都有对应的工具软件，也就是所谓的工具链。将 C 程序转换为
可执行文件的这个过程，称为本地编译。

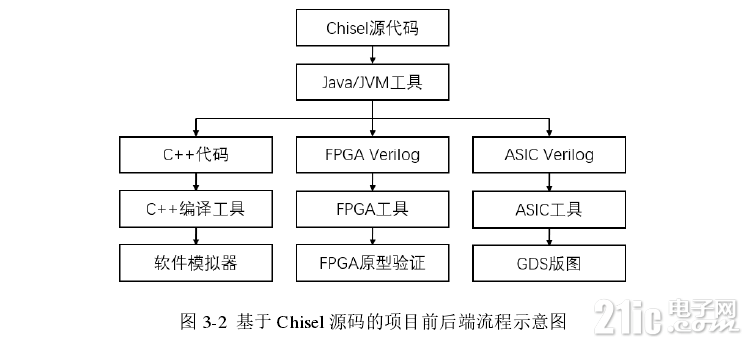

Rocket  Chip 项目就可以借由参数的传递去自定义我们想要的处理器配置并生
成相应的 RTL。比如，在 rocket-chip/src/main/scala/system/Configs.scala 文件中，定
义了多组配置，基于 Configs.scala 中的配置，来生成 ExampleRocketSystem.scala
中所定义的 SoC。由于 Rocket Chip 将处理器的每一种功能都进行了参数化，我们
可以在 Configs.scala 文件中定义新的 config 类，参考已有的 config 类，修改其中
的参数，构成我们需要的功能，再将我们需要的功能组合起来，形成我们想要的
配置，比如，Configs.scala 文件中提供的基本配置 BaseConfig 中包含一个 16KB 的
2 路组相连 L1 指令缓存，而我们想要得到一个 32KB 的 4 路组相连 L1 指令缓存，
我们就需要将 L1ICacheWays 中的 nWays 参数改为 4。我们也可以直接就已有的配
置 更 改 其 功 能 的 组 合 ， 比 如 ， Configs.scala 文 件 中 提 供 的 可 选 配 置
DefaultSmallConfig 通过 extends 关键字继承了基本配置 BaseConfig 的所有参数，
只是增加了一个 WithNSmallCores 的调用。
