一、开箱

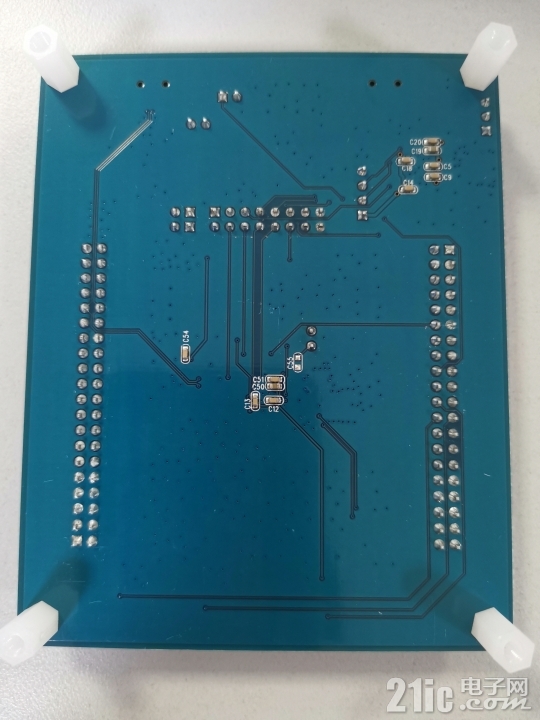

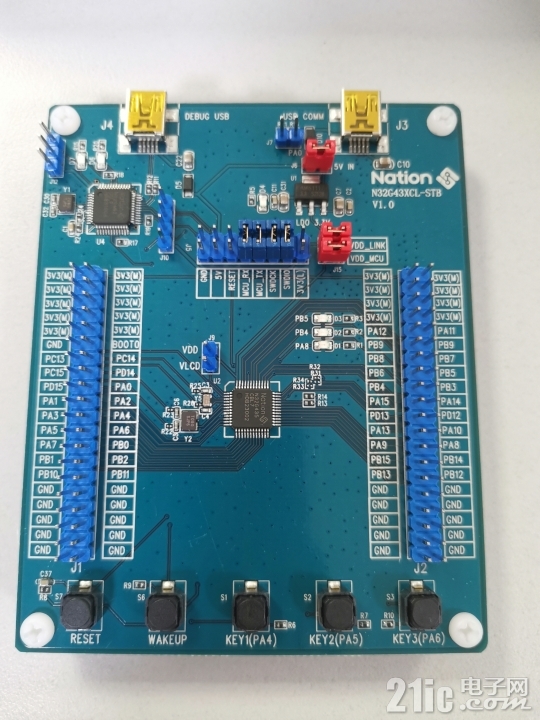

打开盒子，里面一个N32G43XCL-STB_V1.0开发板和一根数据线，很好了，再加上自己的电脑，硬件资源都齐备了。看看板子背面走线USB的用的差分走线，如图1所示，很严谨！
图1 开发板正反面1
图1 开发板正反面2
图1 开发板正反面

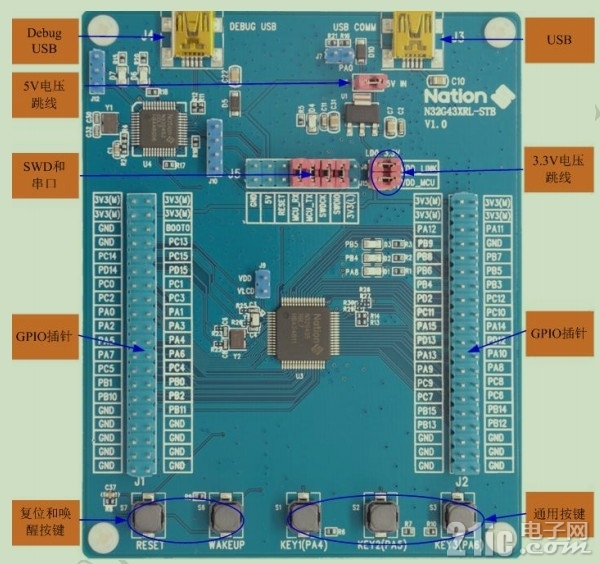

官方文档里有布局图，如图2所示。板子的左上角是调试接口，向下依次是LINK电路、GPIO排针、复位和唤醒按键；右上角是USB接口、电源跳线、SWD和串口、GPIO排针、还有通用的输入按键；正中间就是MCU最小系统以及LED电路了。
图2 开发板布局
图2 开发板布局 三、主控芯片介绍
开发板主MCU芯片型号为N32G435CBL7，LQFP48管脚封装，它采用32 bit ARM Cortex-M4内核，最高工作主频108MHz，支持浮点运算和DSP指令，128KB的Flash，32KB SRAM，集成高性能模拟器件，内置1个12 bit 5 Msps ADC，2路独立轨到轨运放，2个高速比较器，1个1 Msps 12 bit DAC，支持多达20通道电容式触摸按键。U(S)ART、I2C、SPI、USB、CAN这些数字通信接口就更不用说了，一一俱全，另外还有内置密码算法硬件加速引擎。可以说这些配置基本能够满足市面各种需求了。
四、上电测试
我们来加个电看下出厂状态有没有程序。加电后电源指示灯亮，其他不亮，按下复位键，除了电源灯外，D2被点亮，松开D2灭，如图3所示，应该是没有程序的。
图3 上电测试
图3 上电测试
五、开发环境搭建
5.1 驱动安装
电脑USB连接开发板后，显示CMSIS-DAP驱动找不到，如图4所示。找到资料中的驱动安装说明，按步骤安装，安装成功。
图4 安装CMSIS-DAP驱动
图4 安装CMSIS-DAP驱动 5.2 安装PACK包

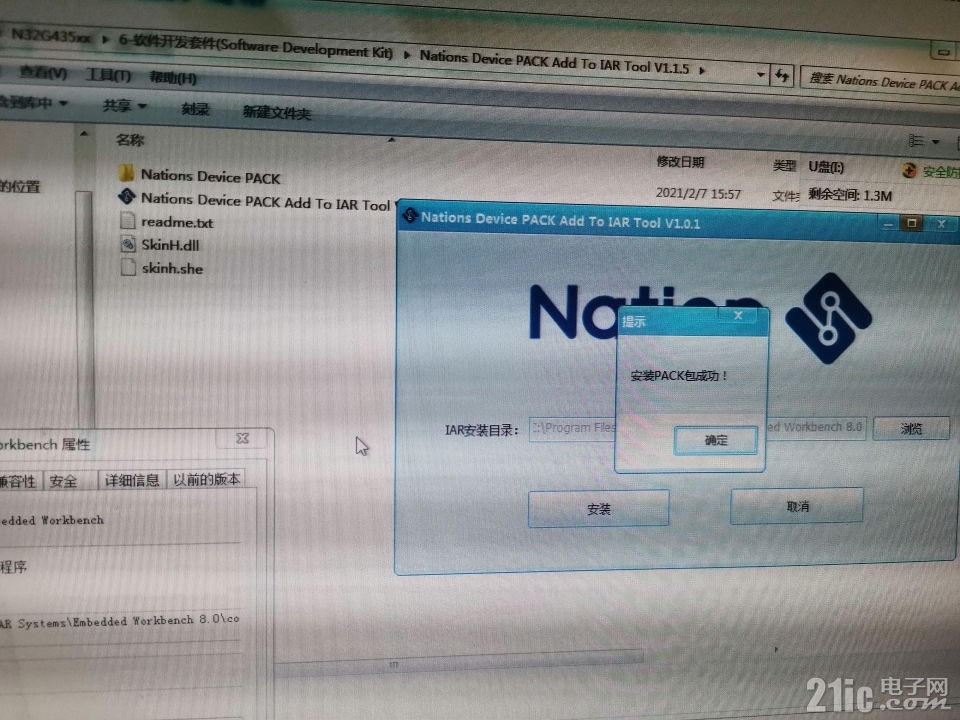

找到包，按照说明安装到IAR目录下，安装成功。如图5所示。
图5 安装PACK包
六、例程测试图5 安装PACK包
打开例程，按照下图步骤依次设置。
图6 选择器件Nations N32G435CB
图6 选择器件Nations N32G435CB

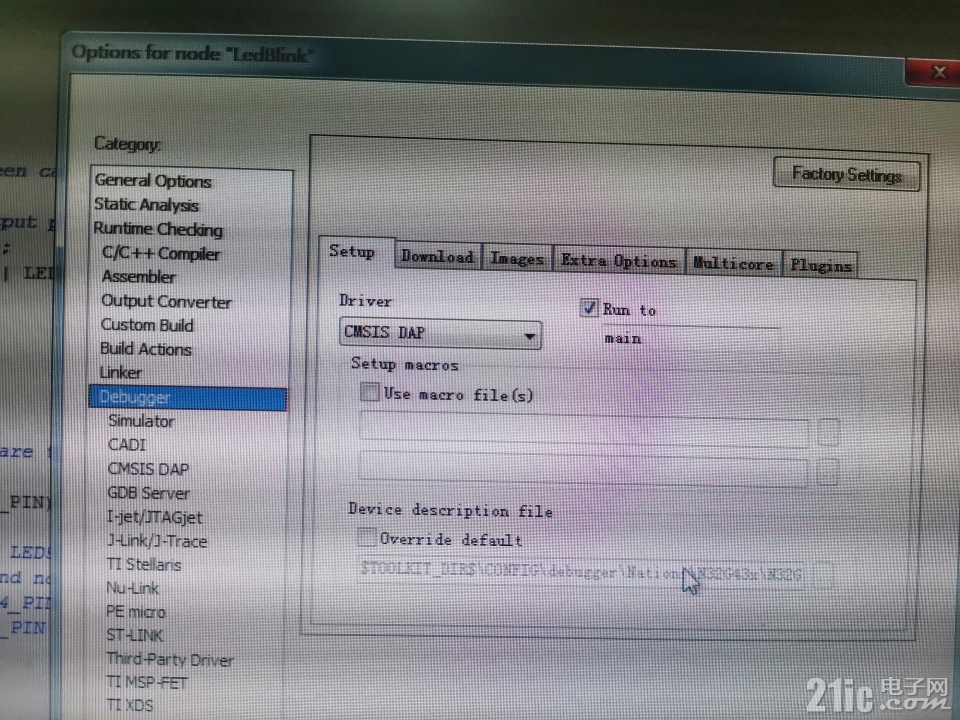

图7 选择调试工具
图7 选择调试工具
图8 加载调用库路径
图8 加载调用库路径

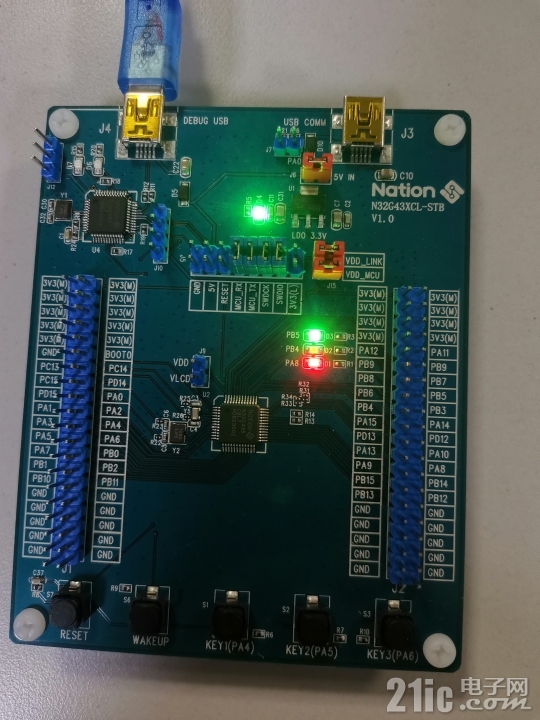

完成以上步骤就可以对程序编译了。main.c和main.h程序见附页。编译成功后，直接调试并下载。开发板上3个LED开始按程序运行，如图9所示，D3常亮，D2闪烁，D1快速闪烁。
图9 运行结果显示
图9 运行结果显示
|
|
