【AT-START-F425测评】15、硬件SPI驱动（ST7735）1.8吋TFT LCD

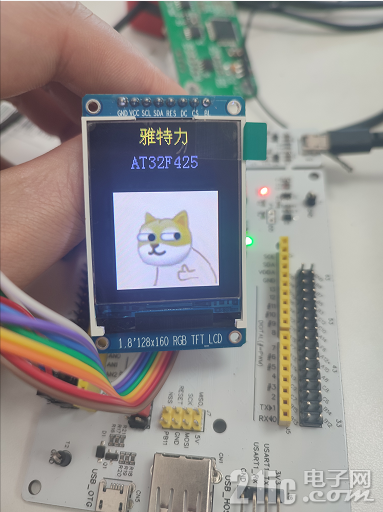

直接上图，先看效果。


1、硬件连接
GND         GND
3.3V         VCC
PA5          SCL
PA7         SDA
PB0         ERS(复位)
PB1         DC(命令数据选择)
PA4         CS(片选)
PB2         BL(背光)


2、字库取摸方式
取模方式：阴码、逆向、列行式
使用PCtoLCD2002软件取摸。


3、图片取摸
水平扫描，16位真彩色
使用Image2Lcd取摸


4、代码实现
（1）IO以及SPI初始化
代码兼容软件SPI和硬件SPI两种方式，通过宏SOFTWARE_SPI_ENABLE选择。

复制

void LcdIoInit(void)

{

        gpio_init_type gpio_init_struct;



        /* enable the led clock */

        crm_periph_clock_enable(CRM_GPIOA_PERIPH_CLOCK, TRUE);

        crm_periph_clock_enable(CRM_GPIOB_PERIPH_CLOCK, TRUE);



        /* set default parameter */

        gpio_default_para_init(&gpio_init_struct);



#if SOFTWARE_SPI_ENABLE

        /* configure the led gpio */

        gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;

        gpio_init_struct.gpio_out_type  = GPIO_OUTPUT_PUSH_PULL;

        gpio_init_struct.gpio_mode = GPIO_MODE_OUTPUT;

        gpio_init_struct.gpio_pins = GPIO_PINS_4|GPIO_PINS_5|GPIO_PINS_7;

        gpio_init_struct.gpio_pull = GPIO_PULL_NONE;

        gpio_init(GPIOA, &gpio_init_struct);



        gpio_bits_set(GPIOA,GPIO_PINS_4|GPIO_PINS_5|GPIO_PINS_7);



#else



        /*SPI1 :

                PA4/CS

                PA5/SCK

                PA6/MISO

                PA7/MOSI

        */



        gpio_init_struct.gpio_out_type       = GPIO_OUTPUT_PUSH_PULL;

        gpio_init_struct.gpio_pull           = GPIO_PULL_UP;

        gpio_init_struct.gpio_mode           = GPIO_MODE_OUTPUT;

        gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;

        gpio_init_struct.gpio_pins = GPIO_PINS_4;

        gpio_init(GPIOA, &gpio_init_struct);



        gpio_bits_set(GPIOA,GPIO_PINS_4);



        gpio_pin_mux_config(GPIOA, GPIO_PINS_SOURCE5, GPIO_MUX_0);

        gpio_pin_mux_config(GPIOA, GPIO_PINS_SOURCE6, GPIO_MUX_0);

        gpio_pin_mux_config(GPIOA, GPIO_PINS_SOURCE7, GPIO_MUX_0);



        gpio_default_para_init(&gpio_init_struct);



        gpio_init_struct.gpio_out_type       = GPIO_OUTPUT_PUSH_PULL;

        gpio_init_struct.gpio_pull           = GPIO_PULL_DOWN;

        gpio_init_struct.gpio_mode           = GPIO_MODE_MUX;

        gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;

        gpio_init_struct.gpio_pins = GPIO_PINS_5;

        gpio_init(GPIOA, &gpio_init_struct);



        gpio_init_struct.gpio_out_type       = GPIO_OUTPUT_PUSH_PULL;

        gpio_init_struct.gpio_pull           = GPIO_PULL_UP;

        gpio_init_struct.gpio_mode           = GPIO_MODE_MUX;

        gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;

        gpio_init_struct.gpio_pins = GPIO_PINS_6;

        gpio_init(GPIOA, &gpio_init_struct);



        gpio_init_struct.gpio_out_type       = GPIO_OUTPUT_PUSH_PULL;

        gpio_init_struct.gpio_pull           = GPIO_PULL_UP;

        gpio_init_struct.gpio_mode           = GPIO_MODE_MUX;

        gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;

        gpio_init_struct.gpio_pins = GPIO_PINS_7;

        gpio_init(GPIOA, &gpio_init_struct);





        spi_init_type spi_init_struct;



        crm_periph_clock_enable(CRM_SPI1_PERIPH_CLOCK, TRUE);



        spi_default_para_init(&spi_init_struct);

        spi_init_struct.transmission_mode = SPI_TRANSMIT_HALF_DUPLEX_TX;

        spi_init_struct.master_slave_mode = SPI_MODE_MASTER;

        spi_init_struct.mclk_freq_division = SPI_MCLK_DIV_2;

        spi_init_struct.first_bit_transmission = SPI_FIRST_BIT_MSB;

        spi_init_struct.frame_bit_num = SPI_FRAME_8BIT;

        spi_init_struct.clock_polarity = SPI_CLOCK_POLARITY_HIGH;  //SPI_CLOCK_POLARITY_HIGH

        spi_init_struct.clock_phase = SPI_CLOCK_PHASE_2EDGE;       //SPI_CLOCK_PHASE_2EDGE

        spi_init_struct.cs_mode_selection = SPI_CS_SOFTWARE_MODE;

        spi_init(SPI1, &spi_init_struct);



        spi_enable(SPI1, TRUE);



#endif



        gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;

        gpio_init_struct.gpio_out_type  = GPIO_OUTPUT_PUSH_PULL;

        gpio_init_struct.gpio_mode = GPIO_MODE_OUTPUT;

        gpio_init_struct.gpio_pins = GPIO_PINS_0|GPIO_PINS_1|GPIO_PINS_2;

        gpio_init_struct.gpio_pull = GPIO_PULL_NONE;

        gpio_init(GPIOB, &gpio_init_struct);



        gpio_bits_set(GPIOB,GPIO_PINS_0|GPIO_PINS_1|GPIO_PINS_2);

}

（2）SPI写数据

复制

void LCD_Writ_Bus(u8 dat)

{

        LCD_CS_LOW();



#if SOFTWARE_SPI_ENABLE



        u8 i;



        for(i=0;i<8;i++)

        {

                LCD_SCLK_LOW();

                if(dat&0x80)

                {

                   LCD_MOSI_HIGH();

                }

                else

                {

                   LCD_MOSI_LOW();

                }

                LCD_SCLK_HIGH();

                dat<<=1;

        }

#else

    spi_i2s_data_transmit(SPI1, dat);

        while(spi_i2s_flag_get(SPI1, SPI_I2S_TDBE_FLAG) == RESET) {};



#endif

        LCD_CS_HIGH();

}

（3）测试代码

复制

void LcdTest(void)

{

        LcdInit();//LCD初始化

        LcdFill(0,0,LCD_W,LCD_H,BLACK);



        LcdShow16x16Hz(40, 0, 4, YELLOW, BLACK);

        LcdShow16x16Hz(56, 0, 5, YELLOW, BLACK);

        LcdShow16x16Hz(72, 0, 6, YELLOW, BLACK);



        LcdShowString(32,24,"AT32F425",BLUE, BLACK,16);

        LcdShowImage (14,60, 100, 93, gImage_zan);//winxin_gImage_x

}

4、现象

显示了字符，中文、以及图片。

这显示屏幕的表情挺可爱
