[其他ST产品] STM32入门笔记12_04_硬件I2C读写MPU6050

[复制链接]
 楼主| 大鹏2365 发表于 2023-11-20 23:07 | 显示全部楼层 |阅读模式
I2C读写, I2c, MPU, MPU6050, ST
I2C通信外设
I2C外设简介
STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担
支持多主机模型
支持7位/10位地址模式
支持不同的通讯速度，标准速度(100kHz)，快速(400kHz)
支持DMA
兼容SMBus协议
STM32F103C8T6硬件I2C资源: I2C1、I2C2
I2C框图

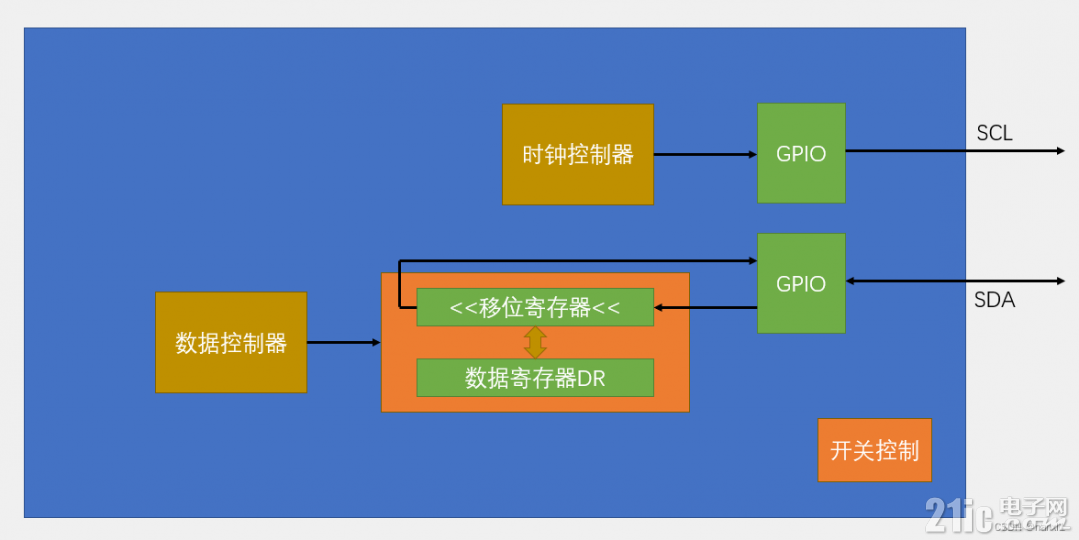

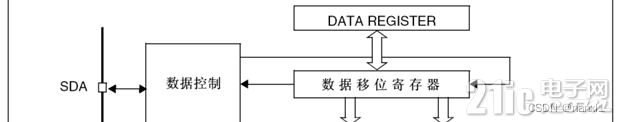

SDA线控制 88785655b762b6da51.png

发送模式: 当发送寄存器空时(TXE), 单片机将数据写入数据寄存器(DATA REGISTER), 当数据移位寄存器为空时, 数据从数据寄存器转入数据移位寄存器, 再通过数据移位寄存器一位位输出
接收模式: 数据一位位被送到数据移位寄存器中, 移位寄存器再把数据一位位送到数据寄存器中(DATA REGISTER), 当接收寄存器非空时(RXNE), 单片机就可以将数据寄存器中的数据读出



回复 赏

举报

相关帖子
 楼主| 大鹏2365 发表于 2023-11-20 23:08 | 显示全部楼层

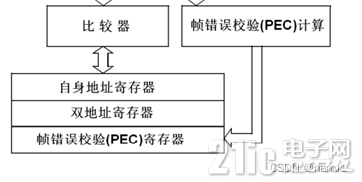

单片机从模式控制(了解)
报错误校验(PEC) 用于提高通信的可靠性，使用CRC-8算法
当stm32主机属于从模式时，可以通过自身地址寄存器和双地址寄存器为stm32自定义地址
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:08 | 显示全部楼层
SCL线控制
控制寄存器用于配置硬件电路

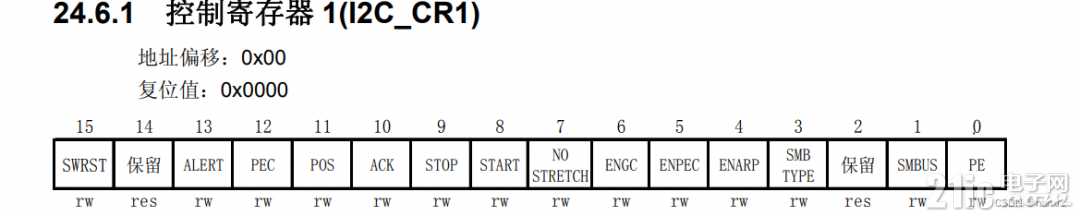

CR1
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:09 | 显示全部楼层
CR2
29128655b76b1dd053.png 状态寄存器可以读取电路的信息

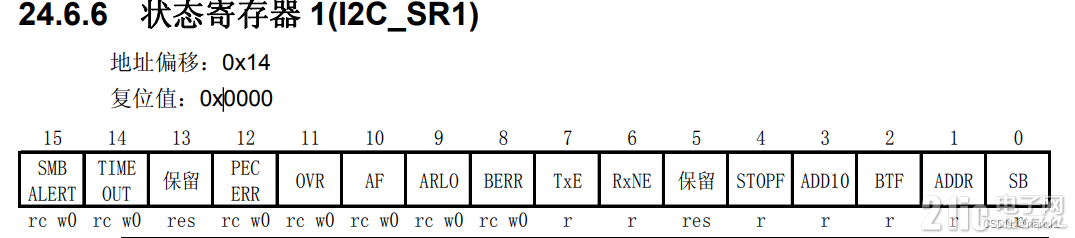

SR1 82171655b76bd595e8.png
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:10 | 显示全部楼层

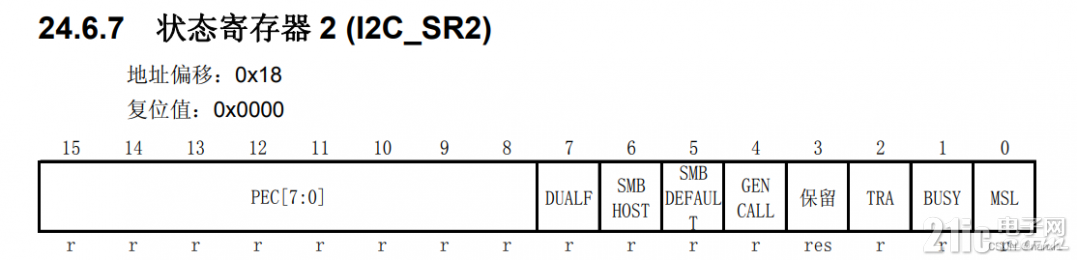

SR2


时钟控制寄存器用于配置时钟信号
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:10 | 显示全部楼层
CCR


具体翻阅STM32F10xxx参考手册
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:10 | 显示全部楼层
I2C基本结构
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:10 | 显示全部楼层
时序图

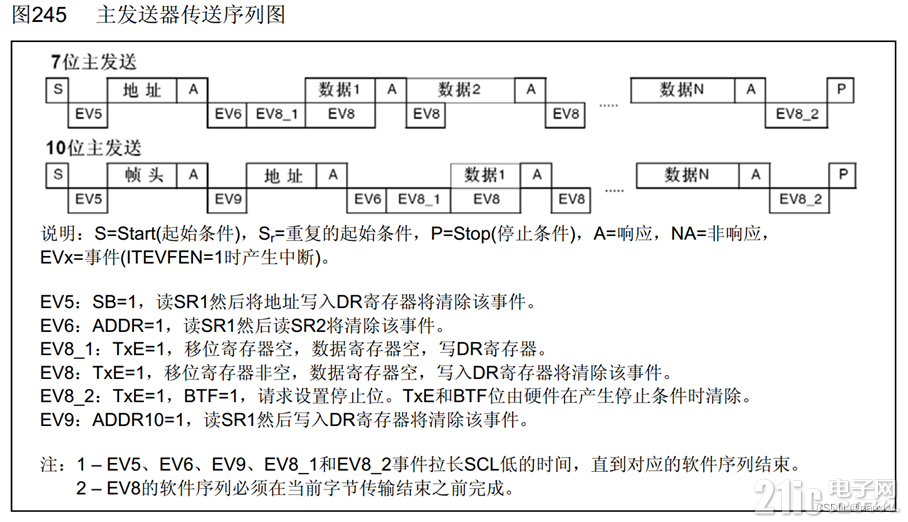

主机发送

回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:11 | 显示全部楼层
主机接收
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:12 | 显示全部楼层
软件硬件波形对比(了解)

回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:12 | 显示全部楼层
程序设计
根据主机发送和主机接收的时序图重写 MPU6050_WriteReg()和MPU6050_ReadReg()

I2C的配置结构体意义见注释

I2C常用函数介绍
void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct);

用于配置I2C
void I2C_Cmd(I2C_TypeDef* I2Cx, FunctionalState NewState);

开启对应的I2C外设
void I2C_GenerateSTART(I2C_TypeDef I2Cx, FunctionalState NewState);*

产生起始条件
void I2C_GenerateSTOP(I2C_TypeDef I2Cx, FunctionalState NewState);*

产生终止条件
void I2C_AcknowledgeConfig(I2C_TypeDef* I2Cx, FunctionalState NewState);

控制是否有应答
void I2C_SendData(I2C_TypeDef I2Cx, uint8_t Data);*

发送数据
void I2C_Send7bitAddress(I2C_TypeDef* I2Cx, uint8_t Address, uint8_t I2C_Direction);

用于寻找从机地址
ErrorStatus I2C_CheckEvent(I2C_TypeDef I2Cx, uint32_t I2C_EVENT)*

状态检测函数，用于检查I2C通讯过程中产生的事件
FlagStatus I2C_GetFlagStatus(I2C_TypeDef* I2Cx, uint32_t I2C_FLAG);

状态检测函数，用于获取状态寄存器中的标志位
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:12 | 显示全部楼层
main.c
复制
  1. #include "stm32f10x.h"


  2. #include "delay.h"


  3. #include "OLED.h"


  4. #include "MPU6050.h"


  5. uint8_t ID;


  6. int main(void)


  7. {


  8.         OLED_Init();


  9.         MPU6050_Init();


  10.         OLED_ShowString(1, 1, "ID:");


  11.         ID = MPU6050_GetID();


  12.         OLED_ShowHexNum(1, 4, ID, 2);


  13.         MPU6050_DataTypeDef MPU6050_DataStructure;


  14.         while(1)


  15.         {


  16.                 // 读取数据


  17.                 MPU6050_GetData(&MPU6050_DataStructure);


  18.                 // 显示数据


  19.                 OLED_ShowSignedNum(2, 1, MPU6050_DataStructure.AccX, 5);


  20.                 OLED_ShowSignedNum(3, 1, MPU6050_DataStructure.AccY, 5);


  21.                 OLED_ShowSignedNum(4, 1, MPU6050_DataStructure.AccZ, 5);


  22.                 OLED_ShowSignedNum(2, 8, MPU6050_DataStructure.GyroX, 5);


  23.                 OLED_ShowSignedNum(3, 8, MPU6050_DataStructure.GyroY, 5);


  24.                 OLED_ShowSignedNum(4, 8, MPU6050_DataStructure.GyroZ, 5);


  25.         }


  26. }
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:12 | 显示全部楼层
MPU6050.c
复制
  1. #include "stm32f10x.h"


  2. #include "MPU6050_SEG.h"



  3.

  4. #define MPU_ADDRESS 0xD0



  5.

  6. /*


  7.  *  等待事件 带超时退出机制


  8.  *  将while与I2C_CheckEvent封装在一起


  9.  */


  10. void MPU6050_WaitEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT)


  11. {


  12.         uint32_t Timeout=50000;


  13.         while(Timeout && (I2C_CheckEvent(I2Cx, I2C_EVENT) != SUCCESS))


  14.         {


  15.                 Timeout --;


  16.         }


  17. }



  18.

  19. /*


  20.  *  往指定地址写入指定数据


  21.  */


  22. void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)


  23. {


  24.         // 起始条件


  25.         I2C_GenerateSTART(I2C2, ENABLE);


  26.         // 等待 EV5


  27.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);


  28.         // 呼叫设备(MPU6050)


  29.         I2C_Send7bitAddress(I2C2, MPU_ADDRESS, I2C_Direction_Transmitter);


  30.         // 等待 EV6


  31.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED);


  32.         // 寻找写入地址


  33.         I2C_SendData(I2C2, RegAddress);


  34.         // 等待EV8


  35.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTING);


  36.         // 写入数据


  37.         I2C_SendData(I2C2, Data);


  38.         // 等待EV8_2


  39.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED);


  40.         // 终止条件


  41.         I2C_GenerateSTOP(I2C2, ENABLE);


  42. }



  43.

  44. /*


  45.  *  从指定地址读取数据


  46.  */


  47. uint8_t MPU6050_ReadReg(uint8_t RegAddress)


  48. {


  49.         uint8_t Data;


  50.         // 起始条件


  51.         I2C_GenerateSTART(I2C2, ENABLE);        // 起始条件


  52.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT);        // 等待 EV5


  53.


  54.         I2C_Send7bitAddress(I2C2, MPU_ADDRESS, I2C_Direction_Transmitter); //呼叫设备 写


  55.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED); // 等待 EV6


  56.


  57.         I2C_SendData(I2C2, RegAddress); // 寻找读取地址


  58.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED); // 等待EV8_2


  59.


  60.         I2C_GenerateSTART(I2C2, ENABLE); // 再次产生起始条件


  61.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT); // 等待 EV5


  62.


  63.         I2C_Send7bitAddress(I2C2, MPU_ADDRESS, I2C_Direction_Receiver); // 呼叫设备 读


  64.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED); // 等待 EV6


  65.


  66.         I2C_AcknowledgeConfig(I2C2, DISABLE);  // 关闭应答


  67.         I2C_GenerateSTOP(I2C2, ENABLE);                // 终止条件


  68.


  69.         MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED);  // 等待EV7


  70.         Data = I2C_ReceiveData(I2C2); // 接收数据



  71.

  72.         I2C_AcknowledgeConfig(I2C2, ENABLE);  // 开启应答


  73.         return Data;


  74. }



  75.

  76. /*


  77.  *  配置MPU6050


  78.  */


  79. void MPU6050_Init(void)


  80. {


  81.         // I2C初始化


  82.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2, ENABLE);


  83.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);


  84.


  85.         // GPIO


  86.         GPIO_InitTypeDef GPIO_InitStructure;


  87.         GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_OD;  // 复用开漏


  88.         GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10|GPIO_Pin_11;


  89.         GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;


  90.         GPIO_Init(GPIOB, &GPIO_InitStructure);


  91.         // I2C


  92.         I2C_InitTypeDef I2C_InitStructure;


  93.         I2C_InitStructure.I2C_Ack=I2C_Ack_Enable;  // 有应答


  94.         I2C_InitStructure.I2C_ClockSpeed=50000;  // 400 kHz以下  100 kHz以上为快速通讯


  95.         I2C_InitStructure.I2C_DutyCycle=I2C_DutyCycle_2;  // 低电平比高电平2:1 仅在快速通讯生效


  96.         I2C_InitStructure.I2C_Mode=I2C_Mode_I2C;


  97.         I2C_InitStructure.I2C_AcknowledgedAddress=I2C_AcknowledgedAddress_7bit;


  98.     // 从模式下 stm32作为从机的地址所占位数


  99.         I2C_InitStructure.I2C_OwnAddress1=0x00;  // 从模式下stm32作为从机的地址


  100.         I2C_Init(I2C2, &I2C_InitStructure);


  101.         // 开启I2C2


  102.         I2C_Cmd(I2C2, ENABLE);


  103.


  104.         MPU6050_WriteReg(PWR_MGMT_1, 0x01);


  105.         MPU6050_WriteReg(PWR_MGMT_2, 0x00);


  106.         MPU6050_WriteReg(SMPLRT_DIV, 0x09);


  107.         MPU6050_WriteReg(CONFIG, 0x06);


  108.         MPU6050_WriteReg(GYRO_CONFIG, 0x18);


  109.         MPU6050_WriteReg(ACCEL_CONFIG, 0x18);


  110. }


  111. /*


  112.  * 获取ID号


  113.  */


  114. uint8_t MPU6050_GetID(void)


  115. {


  116.         return MPU6050_ReadReg(WHO_AM_I);


  117. }


  118. /*


  119.  *  获取MPU6050数据


  120.  */


  121. void MPU6050_GetData(MPU6050_DataTypeDef * MPU_DataStructure)


  122. {


  123.         uint16_t Data_H, Data_L;  // 高位数据和低位数据


  124.         Data_H = MPU6050_ReadReg(ACCEL_XOUT_H);


  125.         Data_L = MPU6050_ReadReg(ACCEL_XOUT_L);


  126.         MPU_DataStructure->AccX=(Data_H<<8) | Data_L;


  127.


  128.         Data_H = MPU6050_ReadReg(ACCEL_YOUT_H);


  129.         Data_L = MPU6050_ReadReg(ACCEL_YOUT_L);


  130.         MPU_DataStructure->AccY=(Data_H<<8) | Data_L;


  131.


  132.         Data_H = MPU6050_ReadReg(ACCEL_ZOUT_H);


  133.         Data_L = MPU6050_ReadReg(ACCEL_ZOUT_L);


  134.         MPU_DataStructure->AccZ=(Data_H<<8) | Data_L;


  135.


  136.         Data_H = MPU6050_ReadReg(GYRO_XOUT_H);


  137.         Data_L = MPU6050_ReadReg(GYRO_XOUT_L);


  138.         MPU_DataStructure->GyroX=(Data_H<<8) | Data_L;


  139.


  140.         Data_H = MPU6050_ReadReg(GYRO_YOUT_H);


  141.         Data_L = MPU6050_ReadReg(GYRO_YOUT_L);


  142.         MPU_DataStructure->GyroY=(Data_H<<8) | Data_L;


  143.


  144.         Data_H = MPU6050_ReadReg(GYRO_ZOUT_H);


  145.         Data_L = MPU6050_ReadReg(GYRO_ZOUT_L);


  146.         MPU_DataStructure->GyroZ=(Data_H<<8) | Data_L;


  147. }
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:13 | 显示全部楼层
MPU6050.h
复制
  1. #ifndef __MPU6050_H


  2. #define __MPU6050_H


  3. #include "MPU6050_REG.h"


  4. void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);


  5. uint8_t MPU6050_ReadReg(uint8_t RegAddress);


  6. void MPU6050_Init(void);


  7. uint8_t MPU6050_GetID(void);


  8. void MPU6050_GetData(MPU6050_DataTypeDef * MPU_DataStructure);


  9. #endif



  10.
回复 赏

举报

 楼主| 大鹏2365 发表于 2023-11-20 23:13 | 显示全部楼层
MPU6050_REG.h
复制
  1. #ifndef __MPU6050_REG_H


  2. #define __MPU6050_REG_H


  3. // 寄存器地址


  4. #define SMPLRT_DIV                                 0x19


  5. #define CONFIG                                        0x1A


  6. #define GYRO_CONFIG                         0x1B


  7. #define ACCEL_CONFIG                         0x1C


  8. #define ACCEL_XOUT_H                         0x3B


  9. #define ACCEL_XOUT_L                         0x3C


  10. #define ACCEL_YOUT_H                         0x3D


  11. #define ACCEL_YOUT_L                         0x3E


  12. #define ACCEL_ZOUT_H                         0x3F


  13. #define ACCEL_ZOUT_L                         0x40


  14. #define TEMP_OUT_H                                 0x41


  15. #define        TEMP_OUT_L                                0x42


  16. #define        GYRO_XOUT_H                                0x43


  17. #define        GYRO_XOUT_L                                0x44


  18. #define        GYRO_YOUT_H                                0x45


  19. #define        GYRO_YOUT_L                                0x46


  20. #define        GYRO_ZOUT_H                                0x47


  21. #define        GYRO_ZOUT_L                                0x48



  22.

  23. #define        PWR_MGMT_1                                0x6B


  24. #define        PWR_MGMT_2                                0x6C


  25. #define        WHO_AM_I                                0x75



  26.

  27. /*


  28.  *  MPU6050数据结构体


  29.  */


  30. typedef struct


  31. {


  32.         int16_t AccX;


  33.         int16_t AccY;


  34.         int16_t AccZ;


  35.         int16_t GyroX;


  36.         int16_t GyroY;


  37.         int16_t GyroZ;


  38. } MPU6050_DataTypeDef;



  39.

  40. #endif



  41.
回复 赏

举报

LEDyyds 发表于 2024-4-7 17:00 | 显示全部楼层
实际上就是I2C通信
回复 赏

举报

万图 发表于 2024-7-11 07:28 | 显示全部楼层

电流若是偏大就会直接导致器件烧毁
回复 赏

举报

Uriah 发表于 2024-7-11 08:31 | 显示全部楼层

人体具有300PF的等效电容
回复 赏

举报

帛灿灿 发表于 2024-7-11 10:27 | 显示全部楼层

从而达到对电子设备进行静电保护
回复 赏

举报

周半梅 发表于 2024-7-11 13:26 | 显示全部楼层

就是因为它的作用就是在电子产品设备受到雷击浪涌与ESD静电放电或者其他瞬态电压时
回复 赏

举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

大鹏2365

61

主题

692

帖子

0

粉丝
快速回复 在线客服 返回列表 返回顶部
