使用库函数编写程序

使用库函数编写程序，需要根据器件如OLED，要用到的设备如I2C。去看库函数对应提供些I2C方面的哪些库函数可以调用。接着去看懂库函数和用库函数些操作如OLED的函数，最后在main中调用

看别人总结的并不是最好的办法，还是要去看STM32中文参考手册。熟悉手册内容。根据手册内容猜测标准库函数的使用。

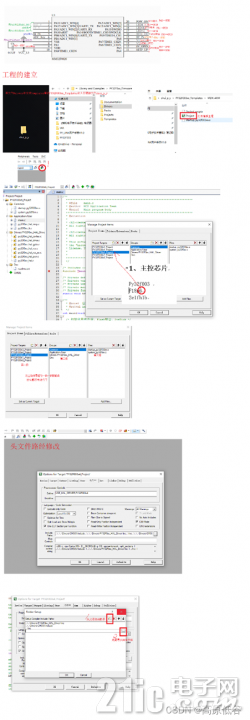

0、工程创建可能会使用到的keil操作

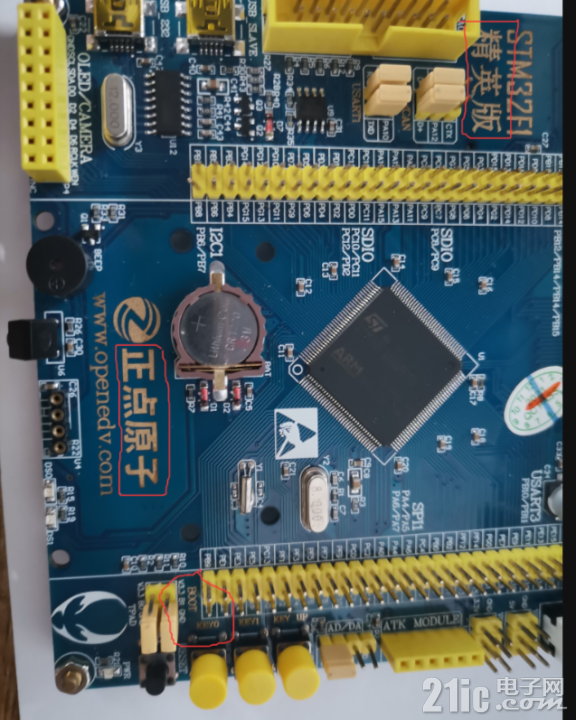

启动配置

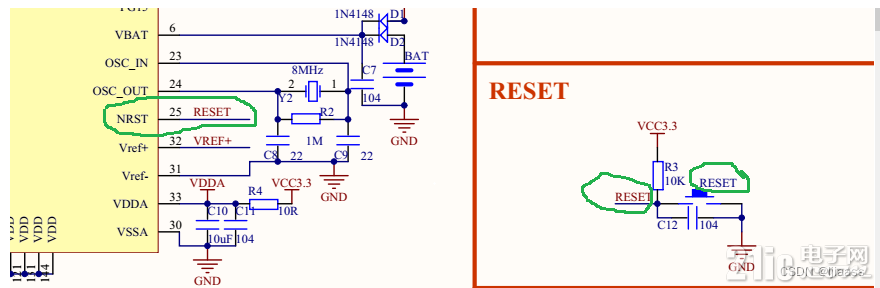

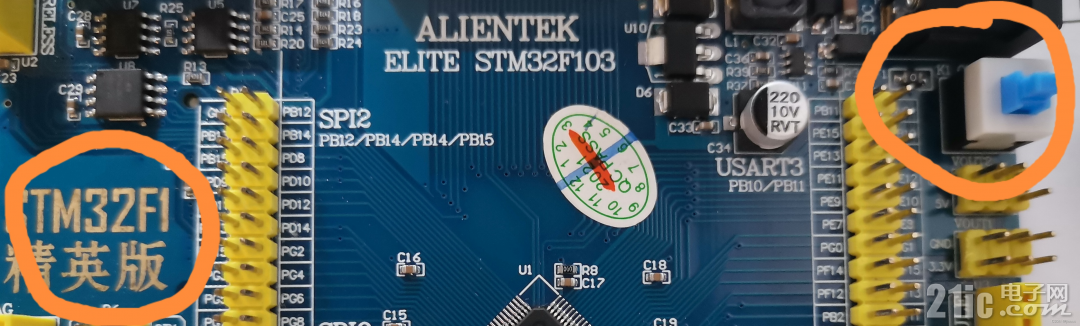

电源复位

3、GPIO

typedef struct
{
    uint16_t GPIO_Pin;               /*！<指定要配置的GPIO引脚。此参数可以是@ref GPIO\u pins\u define的任何值*/
    GPIOSpeed_TypeDef GPIO_Speed;    /*！<指定选定接点的速度。此参数可以是@ref GPIOSpeed\u TypeDef的值*/
    GPIOMode_TypeDef GPIO_Mode;      /*！<指定选定管脚的工作模式。此参数可以是@ref GPIOMode\u TypeDef的值*/
}GPIO_InitTypeDef；

来源链接：https://www.zhihu.com/question/28512432/answer/41217074
要理解推挽输出，首先要理解好三极管（晶体管）的原理。下面这种三极管有三个端口，分别是基极（Base）、集电极（Collector）和发射极（Emitter）。下图是NPN型晶体管。

这种三极管是电流控制型元器件，注意关键词电流控制。意思就是说，只要基极B有输入（或输出）电流就可以对这个晶体管进行控制了。下面请允许我换一下概念，把基极B视为控制端，集电极C视为输入端，发射极E视为输出端。这里输入输出是指电流流动的方向。

当控制端有电流输入的时候，就会有电流从输入端进入并从输出端流出。

而PNP管正好相反，当有电流从控制端流出时，就会有电流从输入端流到输出端。

4、推挽电路- - 挽：拉，牵引

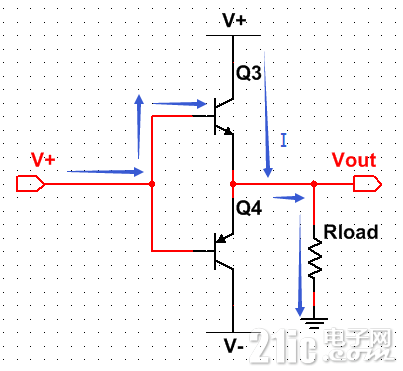

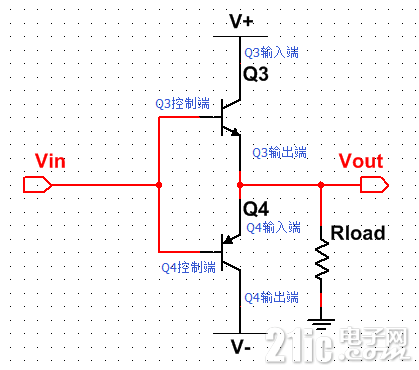

上面的三极管是N型三极管，下面的三极管是P型三极管，请留意控制端、输入端和输出端。当Vin电压为V+时，上面的N型三极管控制端有电流输入，Q3导通，于是电流从上往下通过，提供电流给负载。

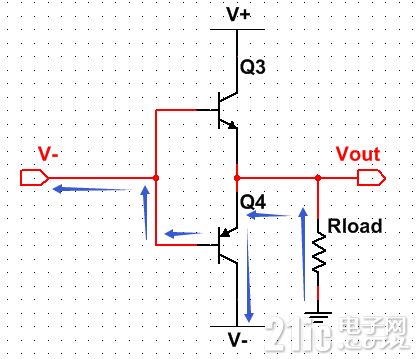

经过上面的N型三极管提供电流给负载（Rload），这就叫「推」。当Vin电压为V-时，下面的三极管有电流流出，Q4导通，有电流从上往下流过。

经过下面的P型三极管提供电流给负载（Rload），这就叫「挽」。以上，这就是推挽（push-pull）电路。那么什么是开漏呢？这个在我答案一开头给出的「网上资料」里讲得很详细了，我这里也简单写一下。要理解开漏，可以先理解开集。

如图，开集的意思，就是集电极C一端什么都不接，直接作为输出端口。如果要用这种电路带一个负载，比如一个LED，必须接一个上拉电阻，就像这样。

当Vin没有电流，Q5断开时，LED亮。当Vin流入电流，Q5导通时，LED灭。开漏电路，就是把上图中的三极管换成场效应管（MOSFET）。N型场效应管各个端口的名称：
