[MM32硬件] 【灵动微电子MM32F5330测评】3、定时器实现LED闪烁

[复制链接]
 楼主| qintian0303 发表于 2024-7-1 11:13 | 显示全部楼层 |阅读模式
<
微电子, 定时器, LED闪烁, LED
本帖最后由 qintian0303 于 2024-7-1 11:14 编辑

       我们在第一部分实现了LED控制和按键的采集，接下来我们体验定时器的基本定时功能，实现LED的闪烁。我们在上一部分的基础上增加定时闪烁功能，例如按键按下时对应的LED开始闪烁，再按下时关闭闪烁功能。主要设计的两部分，一个是定时器的初始化以及中断处理，另一个就是按键控制的逻辑判断。

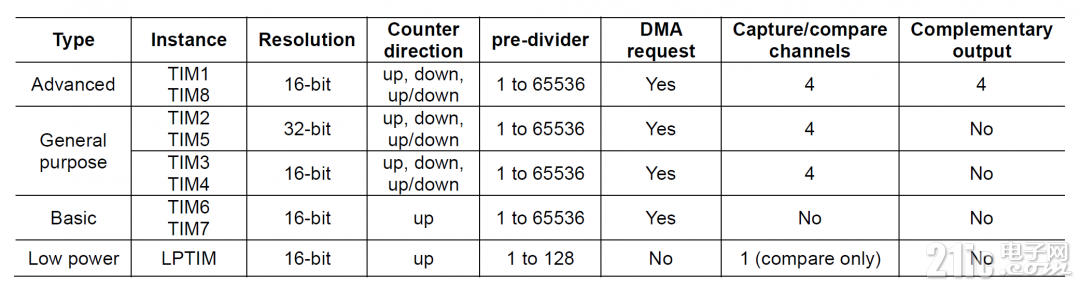

       咱们先看一看板载芯片的定时器资源情况：

       这次只是用定时器定时功能，所以选择基础定时器就可以，基础定时器（TIM6 / TIM7）均基于一个 16 位自动重载递增计数器和一个 16 位预分频器。
       先看第一部分定时器的初始化，定时10ms：
复制
  1. void MM_TIM6_Init(void)


  2. {


  3.     uint32_t TIM6_Clock;


  4.     uint16_t Prescaler;


  5.     uint16_t Period


  6.


  7.     NVIC_InitTypeDef        NVIC_InitStruct;


  8.     TIM_TimeBaseInitTypeDef TIM_TimeBaseStruct;



  9.

  10.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM6, ENABLE);



  11.

  12.     TIM6_Clock = TIM_GetTIMxClock(TIM6);


  13.


  14.     Period = 10000;


  15.     Prescaler = TIM6_Clock/10000/100;



  16.

  17.     TIM_TimeBaseStructInit(&TIM_TimeBaseStruct);


  18.     TIM_TimeBaseStruct.TIM_Prescaler         = (Prescaler - 1);


  19.     TIM_TimeBaseStruct.TIM_CounterMode       = TIM_CounterMode_Up;


  20.     TIM_TimeBaseStruct.TIM_Period            = (Period - 1);


  21.     TIM_TimeBaseStruct.TIM_ClockDivision     = TIM_CKD_Div1;


  22.     TIM_TimeBaseStruct.TIM_RepetitionCounter = 0;


  23.     TIM_TimeBaseInit(TIM6, &TIM_TimeBaseStruct);



  24.

  25.     TIM_ITConfig(TIM6, TIM_IT_Update, ENABLE);



  26.

  27.     NVIC_InitStruct.NVIC_IRQChannel = TIM6_IRQn;


  28.     NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;


  29.     NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;


  30.     NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;


  31.     NVIC_Init(&NVIC_InitStruct);



  32.

  33.     TIM_Cmd(TIM6, ENABLE);


  34.


  35. }
      重点是操作，为了实现我们添加了部分标志位：
复制
  1. <article data-content="[{&quot;type&quot;:&quot;block&quot;,&quot;id&quot;:&quot;C3ml-1719558559989&quot;,&quot;name&quot;:&quot;code&quot;,&quot;data&quot;:{&quot;wrap&quot;:false,&quot;tokensPerLine&quot;:[],&quot;language&quot;:&quot;&quot;,&quot;theme&quot;:&quot;default&quot;},&quot;nodes&quot;:[{&quot;type&quot;:&quot;block&quot;,&quot;id&quot;:&quot;VF4X-1719558559988&quot;,&quot;name&quot;:&quot;code-line&quot;,&quot;data&quot;:{},&quot;nodes&quot;:[{&quot;type&quot;:&quot;text&quot;,&quot;id&quot;:&quot;Wr4c-1719558559987&quot;,&quot;leaves&quot;:[{&quot;text&quot;:&quot;uint8_t blink_flag = 0;&quot;,&quot;marks&quot;:[]}]}]},{&quot;type&quot;:&quot;block&quot;,&quot;id&quot;:&quot;odNN-1719558645342&quot;,&quot;name&quot;:&quot;code-line&quot;,&quot;data&quot;:{},&quot;nodes&quot;:[{&quot;type&quot;:&quot;text&quot;,&quot;id&quot;:&quot;JIjd-1719558645341&quot;,&quot;leaves&quot;:[{&quot;text&quot;:&quot;uint8_t key1_flag = 0;&quot;,&quot;marks&quot;:[]}]}]},{&quot;type&quot;:&quot;block&quot;,&quot;id&quot;:&quot;0alW-1719558646024&quot;,&quot;name&quot;:&quot;code-line&quot;,&quot;data&quot;:{},&quot;nodes&quot;:[{&quot;type&quot;:&quot;text&quot;,&quot;id&quot;:&quot;I8PT-1719558646023&quot;,&quot;leaves&quot;:[{&quot;text&quot;:&quot;uint8_t key2_flag = 0;&quot;,&quot;marks&quot;:[]}]}]},{&quot;type&quot;:&quot;block&quot;,&quot;id&quot;:&quot;0Nhu-1719558646026&quot;,&quot;name&quot;:&quot;code-line&quot;,&quot;data&quot;:{},&quot;nodes&quot;:[{&quot;type&quot;:&quot;text&quot;,&quot;id&quot;:&quot;Iznk-1719558646025&quot;,&quot;leaves&quot;:[{&quot;text&quot;:&quot;uint8_t key3_flag = 0;&quot;,&quot;marks&quot;:[]}]}]},{&quot;type&quot;:&quot;block&quot;,&quot;id&quot;:&quot;goGI-1719558646028&quot;,&quot;name&quot;:&quot;code-line&quot;,&quot;data&quot;:{},&quot;nodes&quot;:[{&quot;type&quot;:&quot;text&quot;,&quot;id&quot;:&quot;JQOu-1719558646027&quot;,&quot;leaves&quot;:[{&quot;text&quot;:&quot;uint8_t key4_flag = 0;&quot;,&quot;marks&quot;:[]}]}]},{&quot;type&quot;:&quot;block&quot;,&quot;id&quot;:&quot;E9zL-1719558818333&quot;,&quot;name&quot;:&quot;code-line&quot;,&quot;data&quot;:{},&quot;nodes&quot;:[{&quot;type&quot;:&quot;text&quot;,&quot;id&quot;:&quot;2cGX-1719558818332&quot;,&quot;leaves&quot;:[{&quot;text&quot;:&quot;uint16_t blink_cnt = 0;&quot;,&quot;marks&quot;:[]}]}]}],&quot;state&quot;:{}}]"><div yne-bulb-block="code" data-theme="default" style="white-space:pre-wrap;" data-language="">uint8_t blink_flag = 0;


  2. uint8_t key1_flag = 0;


  3. uint8_t key2_flag = 0;


  4. uint8_t key3_flag = 0;


  5. uint8_t key4_flag = 0;


  6. uint16_t blink_cnt = 0;</div></article>
      在外部中断中不在直接操作LED翻转，而是进行标志位的变化，定时器中断中进行定时翻转，在按键状态为1的情况下：
复制
  1. void EXTI4_IRQHandler(void)


  2. {


  3.     /* K1 */


  4.     if (SET == EXTI_GetITStatus(EXTI_Line4))


  5.     {


  6.         if(key1_flag == 0)


  7.             key1_flag = 1;


  8.         else


  9.             key1_flag = 0;


  10.         EXTI_ClearITPendingBit(EXTI_Line4);


  11.     }


  12. }



  13.

  14. void TIM6_IRQHandler(void)


  15. {


  16.     if (RESET != TIM_GetITStatus(TIM6, TIM_IT_Update))


  17.     {


  18.     if((blink_flag == 0)&&(key1_flag == 1||key2_flag == 1||key3_flag == 1||key4_flag == 1))


  19.     {


  20.         blink_cnt++;


  21.         if(blink_cnt>=50)


  22.         {


  23.             blink_flag =1;


  24.             blink_cnt = 0;


  25.         }


  26.     }


  27.         TIM_ClearITPendingBit(TIM6, TIM_IT_Update);


  28.     }


  29. }
      最后在主while进行判断处理：
复制
  1. while (1)


  2.     {


  3.         if(blink_flag == 1)


  4.         {


  5.             if(key1_flag == 1)


  6.                 MM_LED1_Toggle;


  7.             if(key2_flag == 1)


  8.                 MM_LED2_Toggle;


  9.             if(key3_flag == 1)


  10.                 MM_LED3_Toggle;


  11.             if(key4_flag == 1)


  12.                 MM_LED4_Toggle;


  13.


  14.             blink_flag = 0;


  15.         }


  16.     }

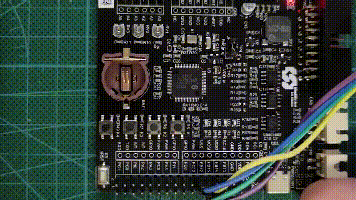

      效果视频如下：
