[STM32F4] STM32F429驱动HT1621

[复制链接]
 楼主| 比神乐 发表于 2025-2-18 12:58 | 显示全部楼层 |阅读模式
HT1621, ST, STM, STM32, STM32F
代码：
复制
  1. /* Includes ------------------------------------------------------------------*/


  2. #include "main.h"



  3.

  4. /* Private includes ----------------------------------------------------------*/


  5. /* USER CODE BEGIN Includes */



  6.

  7. /* USER CODE END Includes */



  8.

  9. /* Private typedef -----------------------------------------------------------*/


  10. /* USER CODE BEGIN PTD */



  11.

  12. /* USER CODE END PTD */



  13.

  14. /* Private define ------------------------------------------------------------*/


  15. /* USER CODE BEGIN PD */



  16.

  17. /* USER CODE END PD */



  18.

  19. /* Private macro -------------------------------------------------------------*/


  20. /* USER CODE BEGIN PM */


  21. #define uchar unsigned char


  22. #define uint unsigned int


  23. /** @addtogroup 425_GPIO_led_toggle GPIO_led_toggle


  24.   * @{


  25.   */



  26.


  27.

  28. #define DA_1 HAL_GPIO_WritePin(GPIOC, GPIO_PIN_10, GPIO_PIN_SET)


  29. #define DA_0 HAL_GPIO_WritePin(GPIOC, GPIO_PIN_10, GPIO_PIN_RESET)


  30. #define WR_1 HAL_GPIO_WritePin(GPIOC, GPIO_PIN_12, GPIO_PIN_SET)


  31. #define WR_0 HAL_GPIO_WritePin(GPIOC, GPIO_PIN_12, GPIO_PIN_RESET)


  32. #define CS_1 HAL_GPIO_WritePin(GPIOF, GPIO_PIN_6, GPIO_PIN_SET)


  33. #define CS_0 HAL_GPIO_WritePin(GPIOF, GPIO_PIN_6, GPIO_PIN_RESET)



  34.

  35. #define Smg_a    0x80


  36. #define Smg_b    0x40


  37. #define Smg_c    0x20


  38. #define Smg_d    0x01


  39. #define Smg_e    0x02


  40. #define Smg_f    0x08


  41. #define Smg_g    0x04


  42. #define Smg_dp   0x10



  43.

  44. #define Bmp0Map          Smg_a | Smg_b | Smg_c | Smg_d | Smg_e | Smg_f


  45. #define Bmp1Map          Smg_b | Smg_c


  46. #define Bmp2Map          Smg_a | Smg_b | Smg_d | Smg_e | Smg_g


  47. #define Bmp3Map          Smg_a | Smg_b | Smg_c | Smg_d | Smg_g


  48. #define Bmp4Map          Smg_b | Smg_c | Smg_f | Smg_g


  49. #define Bmp5Map          Smg_a | Smg_c | Smg_d | Smg_f | Smg_g


  50. #define Bmp6Map          Smg_a | Smg_c | Smg_d | Smg_e | Smg_f | Smg_g


  51. #define Bmp8Map          Smg_a | Smg_b | Smg_c | Smg_d | Smg_e | Smg_f | Smg_g


  52. #define Bmp9Map          Smg_a | Smg_b | Smg_c | Smg_d | Smg_f | Smg_g


  53. #define Bmp7Map          Smg_a | Smg_b | Smg_c


  54. #define BmpAMap          Smg_a | Smg_b | Smg_c | Smg_e | Smg_f | Smg_g


  55. #define BmpBMap          Smg_c | Smg_d | Smg_e | Smg_f | Smg_g


  56. #define BmpCMap          Smg_a | Smg_d | Smg_e | Smg_f


  57. #define BmpDMap          Smg_b | Smg_c | Smg_d | Smg_e | Smg_g


  58. #define BmpEMap          Smg_a | Smg_d | Smg_e | Smg_f | Smg_g


  59. #define BmpFMap          Smg_a | Smg_e | Smg_f | Smg_g



  60.


  61.


  62.


  63.

  64. const unsigned char SegCode[] = {Bmp0Map,Bmp1Map,Bmp2Map,Bmp3Map,Bmp4Map,Bmp5Map,Bmp6Map,Bmp7Map,Bmp8Map,Bmp9Map,BmpAMap,BmpBMap,BmpCMap,BmpDMap,BmpEMap,BmpFMap};


  65. unsigned char DpyNum[6] = {Smg_g,Smg_g,Smg_g,Smg_g,Smg_g,Smg_g}; //显示缓冲区



  66.

  67. unsigned int i;


  68. void delay(uint z)


  69. {


  70.         uint i,j;


  71.         for(i=0;i<z;i++)


  72.                 for(j=0;j<10;j++);


  73. }


  74. void COMMAND_HT1621(unsigned char comm)


  75. {


  76.     //unsigned char i;


  77.     CS_0;


  78.                 delay(5);


  79.     WR_0;


  80.                 delay(5);


  81.     for(i=0;i<3;i++)        //写命令


  82.     {


  83.         if((0x04<<i)&0x04)  DA_1;    //100


  84.         else                DA_0;


  85.                                 delay(5);


  86.         WR_0;


  87.                                 delay(5);


  88.         WR_1;


  89.                                 delay(5);


  90.     }


  91.     for(i=0;i<9;i++)        //写命令数据


  92.     {


  93.         if((comm<<i)&0x80)  DA_1;    //100


  94.         else                DA_0;


  95.                                 delay(5);


  96.         WR_0;


  97.                                 delay(5);


  98.         WR_1;


  99.                                 delay(5);


  100.     }


  101.     CS_1;


  102.                 delay(5);


  103. }



  104.

  105. void HT1621_Display(void)


  106. {


  107.     //unsigned char i;


  108.     CS_0;                        //片选CS


  109.                 delay(5);


  110.     WR_0;


  111.                 delay(5);


  112.     for(i=0;i<3;i++)                   //写命令


  113.     {


  114.         if((0x05<<i)&0x04)  DA_1;


  115.         else                DA_0;


  116.                                 delay(5);


  117.         WR_0;


  118.                                 delay(5);


  119.         WR_1;


  120.                                 delay(5);


  121.     }


  122.     for(i=0;i<6;i++)                   //写地址


  123.     {


  124.         if((20<<i)&0x20)    DA_1;  //20对应 SEG地址


  125.         else                DA_0;


  126.                                 delay(5);


  127.         WR_0;


  128.                                 delay(5);


  129.         WR_1;


  130.                                 delay(5);


  131.     }


  132.     for(i=0;i<8;i++)                   //写数据


  133.     {


  134.         if((DpyNum[5]<<i)&0x80)   DA_1;


  135.         else                      DA_0;


  136.                                 delay(5);


  137.         WR_0;


  138.                                 delay(5);


  139.         WR_1;


  140.                                 delay(5);


  141.     }


  142.     for(i=0;i<8;i++)                   //写数据


  143.     {


  144.         if((DpyNum[4]<<i)&0x80)   DA_1;


  145.         else                      DA_0;


  146.                                 delay(5);


  147.         WR_0;


  148.                                 delay(5);


  149.         WR_1;


  150.                                 delay(5);


  151.     }


  152.     for(i=0;i<8;i++)                   //写数据


  153.     {


  154.         if((DpyNum[3]<<i)&0x80)   DA_1;


  155.         else                      DA_0;


  156.                                 delay(5);


  157.         WR_0;


  158.                                 delay(5);


  159.         WR_1;


  160.                                 delay(5);


  161.     }


  162.     for(i=0;i<8;i++)                   //写数据


  163.     {


  164.         if((DpyNum[2]<<i)&0x80)   DA_1;


  165.         else                      DA_0;


  166.                                 delay(5);


  167.         WR_0;


  168.                                 delay(5);


  169.         WR_1;


  170.                                 delay(5);


  171.     }


  172.     for(i=0;i<8;i++)                   //写数据


  173.     {


  174.         if((DpyNum[1]<<i)&0x80)   DA_1;


  175.         else                      DA_0;


  176.                                 delay(5);


  177.         WR_0;


  178.                                 delay(5);


  179.         WR_1;


  180.                                 delay(5);


  181.     }


  182.     for(i=0;i<8;i++)                   //写数据


  183.     {


  184.         if((DpyNum[0]<<i)&0x80)   DA_1;


  185.         else                      DA_0;


  186.                                 delay(5);


  187.         WR_0;


  188.                                 delay(5);


  189.         WR_1;


  190.                                 delay(5);


  191.     }


  192.     CS_1;                          //释放CS


  193.                 delay(5);


  194. }



  195.

  196. void LCD_Init(void)


  197. {


  198.     COMMAND_HT1621(0x01);         //SYS EN


  199.     COMMAND_HT1621(0x03);         //LCD ON


  200.     COMMAND_HT1621(0x29);         //4 COM  1/3 BIAS


  201.     HT1621_Display();             //clear screen


  202. }


  203. /* USER CODE END PM */



  204.

  205. /* Private variables ---------------------------------------------------------*/



  206.

  207. /* USER CODE BEGIN PV */



  208.

  209. /* USER CODE END PV */



  210.

  211. /* Private function prototypes -----------------------------------------------*/


  212. void SystemClock_Config(void);


  213. static void MX_GPIO_Init(void);


  214. /* USER CODE BEGIN PFP */



  215.

  216. /* USER CODE END PFP */



  217.

  218. /* Private user code ---------------------------------------------------------*/


  219. /* USER CODE BEGIN 0 */



  220.

  221. /* USER CODE END 0 */



  222.

  223. /**


  224.   * [url=home.php?mod=space&uid=247401]@brief[/url]  The application entry point.


  225.   * @retval int


  226.   */


  227. int main(void)


  228. {


  229.   /* USER CODE BEGIN 1 */



  230.

  231.   /* USER CODE END 1 */


  232.



  233.

  234.   /* MCU Configuration--------------------------------------------------------*/



  235.

  236.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */


  237.   HAL_Init();



  238.

  239.   /* USER CODE BEGIN Init */



  240.

  241.   /* USER CODE END Init */



  242.

  243.   /* Configure the system clock */


  244.   SystemClock_Config();



  245.

  246.   /* USER CODE BEGIN SysInit */



  247.

  248.   /* USER CODE END SysInit */



  249.

  250.   /* Initialize all configured peripherals */


  251.   MX_GPIO_Init();


  252.   /* USER CODE BEGIN 2 */



  253.

  254.   /* USER CODE END 2 */


  255.         LCD_Init();


  256.     DpyNum[0] = Smg_a|Smg_d|Smg_g;              //"三"


  257.     DpyNum[1] = SegCode[2];


  258.     DpyNum[2] = SegCode[4];


  259.     DpyNum[3] = SegCode[6];


  260.     DpyNum[4] = SegCode[8];


  261.     DpyNum[5] = SegCode[0];



  262.

  263.     HT1621_Display();


  264.   /* Infinite loop */


  265.   /* USER CODE BEGIN WHILE */


  266.   while (1)


  267.   {


  268.     /* USER CODE END WHILE */



  269.

  270.     /* USER CODE BEGIN 3 */


  271.   }


  272.   /* USER CODE END 3 */


  273. }



  274.

  275. /**


  276.   * @brief System Clock Configuration


  277.   * @retval None


  278.   */


  279. void SystemClock_Config(void)


  280. {


  281.   RCC_OscInitTypeDef RCC_OscInitStruct = {0};


  282.   RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};



  283.

  284.   /** Configure the main internal regulator output voltage


  285.   */


  286.   __HAL_RCC_PWR_CLK_ENABLE();


  287.   __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE3);


  288.   /** Initializes the CPU, AHB and APB busses clocks


  289.   */


  290.   RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;


  291.   RCC_OscInitStruct.HSEState = RCC_HSE_ON;


  292.   RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;


  293.   RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;


  294.   RCC_OscInitStruct.PLL.PLLM = 16;


  295.   RCC_OscInitStruct.PLL.PLLN = 192;


  296.   RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;


  297.   RCC_OscInitStruct.PLL.PLLQ = 4;


  298.   if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)


  299.   {


  300.     Error_Handler();


  301.   }


  302.   /** Initializes the CPU, AHB and APB busses clocks


  303.   */


  304.   RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK


  305.                               |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;


  306.   RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;


  307.   RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV4;


  308.   RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;


  309.   RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;



  310.

  311.   if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_1) != HAL_OK)


  312.   {


  313.     Error_Handler();


  314.   }


  315. }



  316.

  317. /**


  318.   * @brief GPIO Initialization Function


  319.   * @param None


  320.   * @retval None


  321.   */


  322. static void MX_GPIO_Init(void)


  323. {


  324.   GPIO_InitTypeDef GPIO_InitStruct = {0};



  325.

  326.   /* GPIO Ports Clock Enable */


  327.   __HAL_RCC_GPIOC_CLK_ENABLE();


  328.   __HAL_RCC_GPIOF_CLK_ENABLE();


  329.   __HAL_RCC_GPIOH_CLK_ENABLE();



  330.

  331.   /*Configure GPIO pin Output Level */


  332.   HAL_GPIO_WritePin(GPIOF, GPIO_PIN_6, GPIO_PIN_RESET);



  333.

  334.   /*Configure GPIO pin Output Level */


  335.   HAL_GPIO_WritePin(GPIOC, GPIO_PIN_10|GPIO_PIN_12, GPIO_PIN_RESET);



  336.

  337.   /*Configure GPIO pin : PF6 */


  338.   GPIO_InitStruct.Pin = GPIO_PIN_6;


  339.   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;


  340.   GPIO_InitStruct.Pull = GPIO_NOPULL;


  341.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;


  342.   HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);



  343.

  344.   /*Configure GPIO pins : PC10 PC12 */


  345.   GPIO_InitStruct.Pin = GPIO_PIN_10|GPIO_PIN_12;


  346.   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;


  347.   GPIO_InitStruct.Pull = GPIO_NOPULL;


  348.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;


  349.   HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);



  350.

  351. }

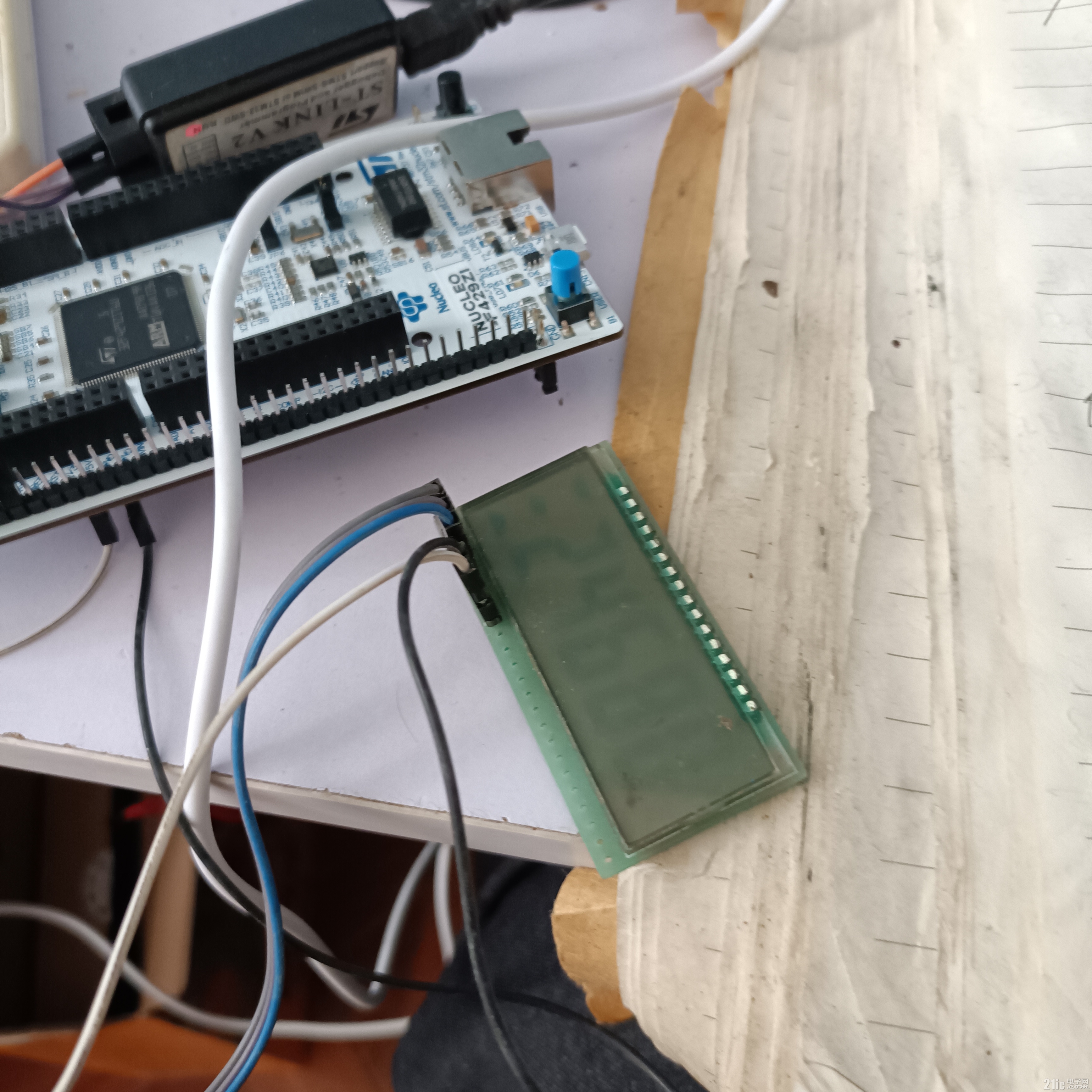

效果图
回复 赏

举报

相关帖子
weifeng90 发表于 2025-2-18 23:08 来自手机 | 显示全部楼层
这种单色LCD的可视角确实有点低，看不清了都。
回复 赏

举报

zhoupxa 发表于 2025-2-18 23:34 | 显示全部楼层
好老的段式液晶驱动芯片
回复 赏

举报

xionghaoyun 发表于 2025-2-19 09:36 | 显示全部楼层
给的电压不够
回复 赏

举报

xch 发表于 2025-2-19 16:10 | 显示全部楼层
挺长代码。
回复 赏

举报

xch 发表于 2025-2-19 16:11 | 显示全部楼层
打字员厉害
回复 赏

举报

返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

比神乐

470

主题

3535

帖子

7

粉丝
快速回复 在线客服 返回列表 返回顶部
