ADC普通组转换多个通道（使用软件切换不同的通道）
本文主要介绍如何基于AT32 WorkBench配置ADC的普通组，转换多个通道，并读取转换的数据
转换时序

硬件环境

• AT-START-F403A


软件环境
AT32 Workbench

• MDK5
• 串口助手
• 配置步骤


1打开AT32WorkBench新建AT32F403A工程


2配置系统时钟（如果使用默认内部HICK，跳过此步骤2）

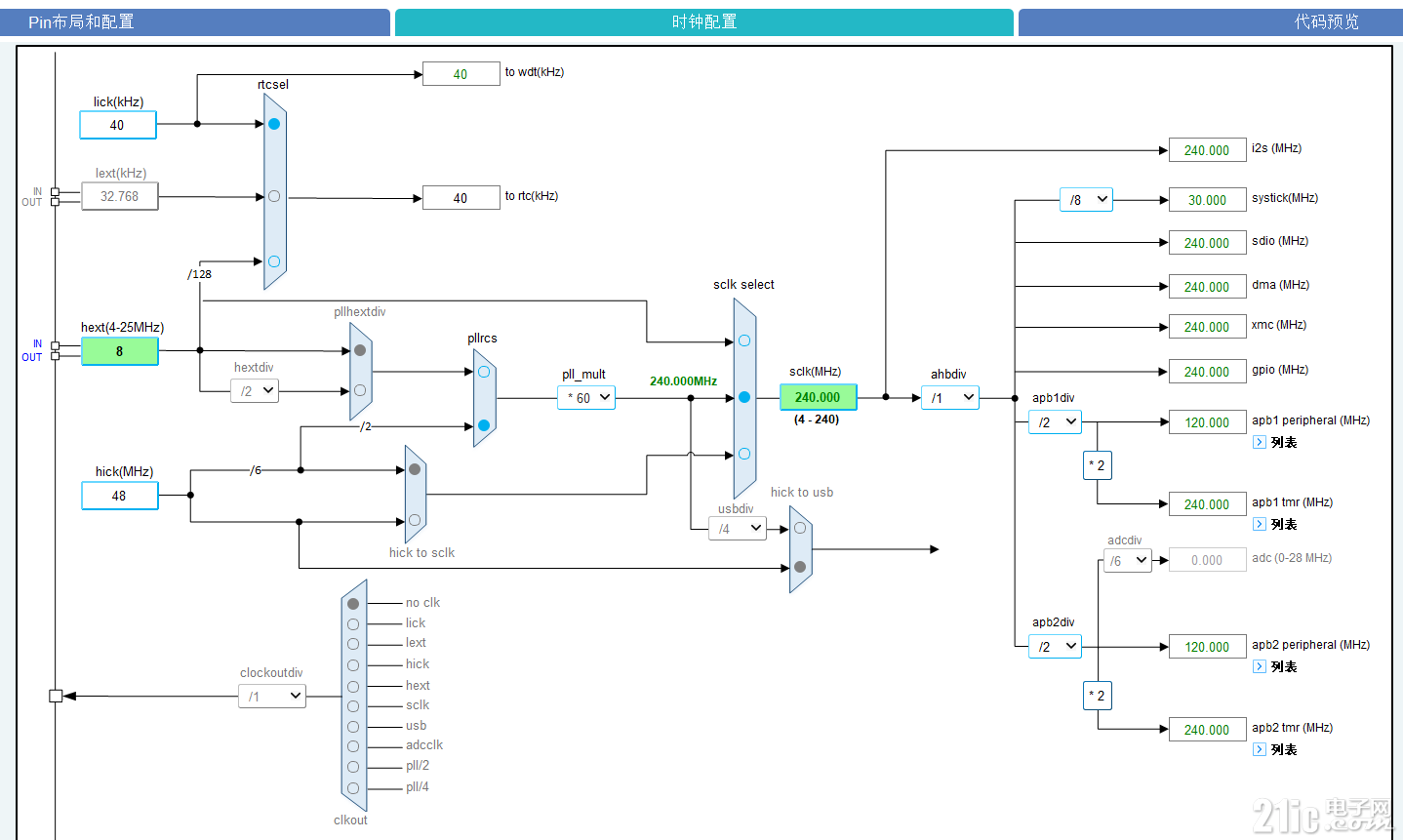

2.1 打开外设CRM配置HEXT为时钟振荡器，如下图


2.2 打开时钟配置


3配置普通组转换ADC CH1（PA1引脚）、ADC CH2（PA2引脚）、ADC CH3（PA3引脚）


4配置串口打印

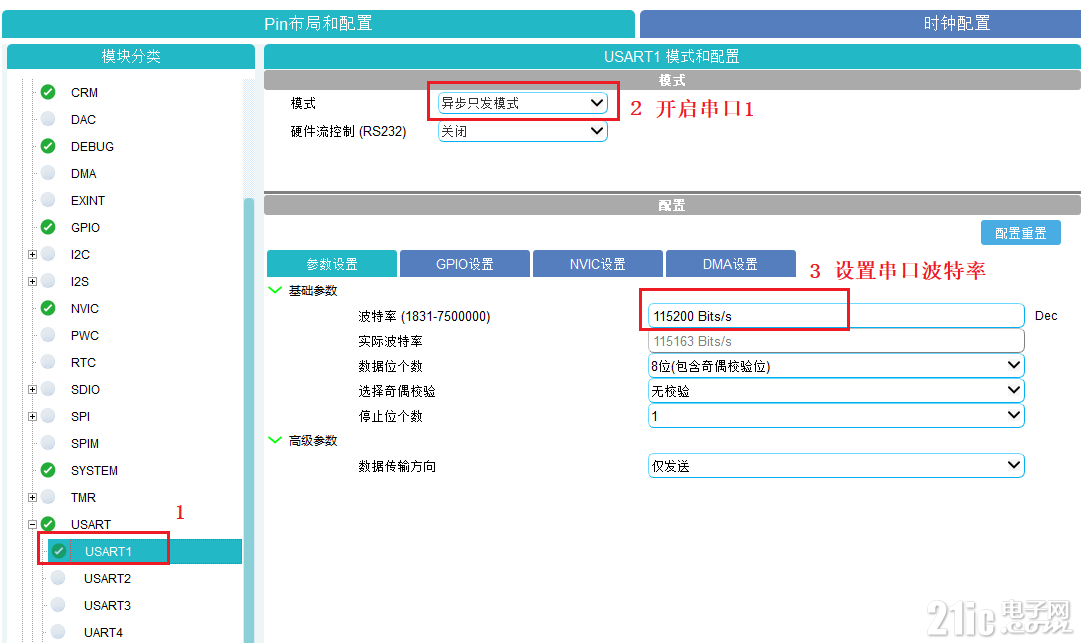

4.1配置USART1

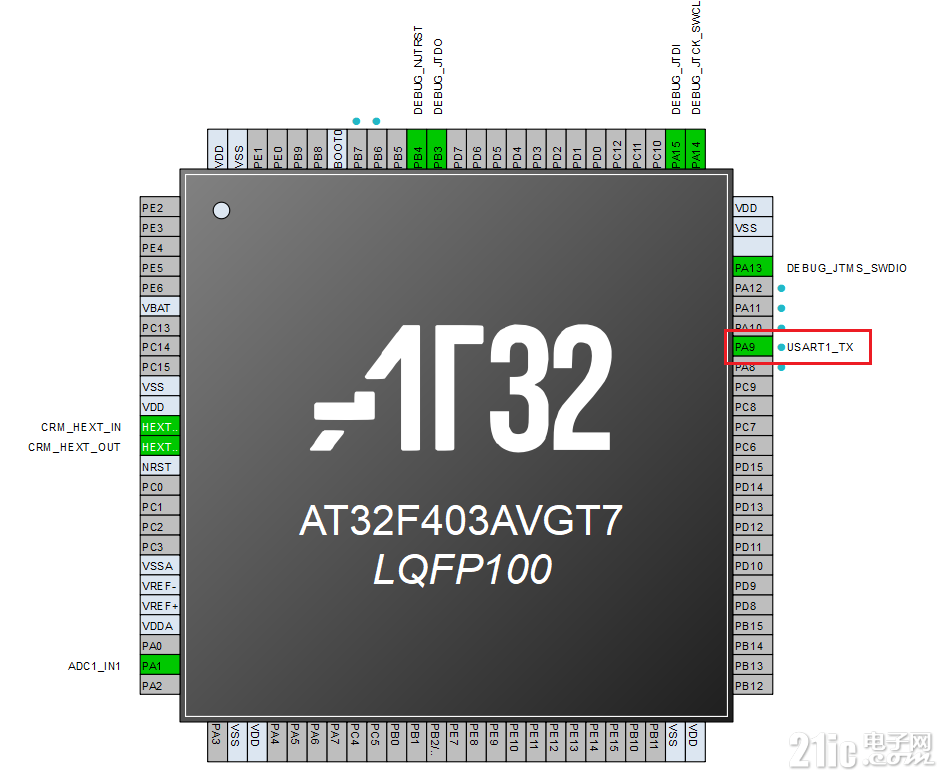

4.2 USART1引脚配置成PA9

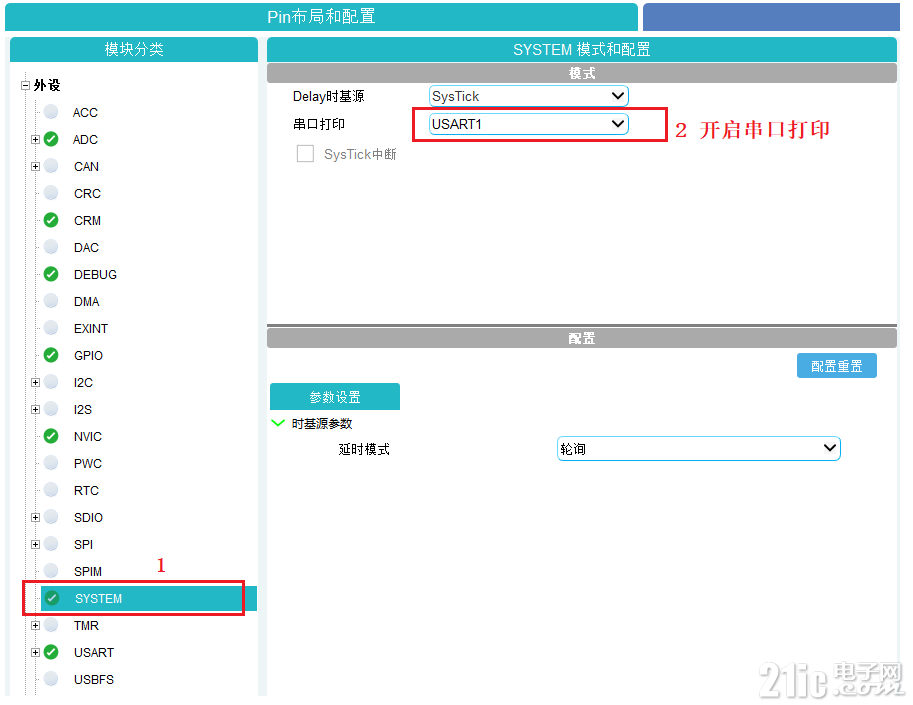

4.3 开启串口打印


5点击“生成代码”生成MDK5代码工程

6 配置ADC普通通道转换相关应用代码
main.c的mian函数写法如下， 可以直接替换这部分代码

复制

int main(void)

{

  /* add user code begin 1 */



  /* add user code end 1 */



  /* system clock config. */

  wk_system_clock_config();



  /* config periph clock. */

  wk_periph_clock_config();



  /* nvic config. */

  wk_nvic_config();



  /* timebase config. */

  wk_timebase_init();



  /* usart1 already supports printf. */

  /* init usart1 function. */

  wk_usart1_init();



  /* init adc1 function. */

  wk_adc1_init();



  /* add user code begin 2 */



  /* add user code end 2 */



  while(1)

  {

    /* add user code begin 3 */

    adc_ordinary_channel_set(ADC1, ADC_CHANNEL_1, 1, ADC_SAMPLETIME_239_5);



    adc_ordinary_software_trigger_enable(ADC1, TRUE);



    while(adc_flag_get(ADC1, ADC_CCE_FLAG) == RESET);



    printf("adc data pa1:%d\r\n", adc_ordinary_conversion_data_get(ADC1));





    adc_ordinary_channel_set(ADC1, ADC_CHANNEL_2, 1, ADC_SAMPLETIME_239_5);



    adc_ordinary_software_trigger_enable(ADC1, TRUE);



    while(adc_flag_get(ADC1, ADC_CCE_FLAG) == RESET);



    printf("adc data pa2:%d\r\n", adc_ordinary_conversion_data_get(ADC1));





    adc_ordinary_channel_set(ADC1, ADC_CHANNEL_3, 1, ADC_SAMPLETIME_239_5);



    adc_ordinary_software_trigger_enable(ADC1, TRUE);



    while(adc_flag_get(ADC1, ADC_CCE_FLAG) == RESET);



    printf("adc data pa3:%d\r\n", adc_ordinary_conversion_data_get(ADC1));



    wk_delay_ms(1000);



    /* add user code end 3 */

  }

}

7将ADC引脚接以下电压，
ADC CH1（PA1引脚）接3.3V
ADC CH2（PA2引脚）接1.6V
ADC CH3（PA3引脚）接0V
8在MDK5上编译，并下载代码到AT32F403A MCU 上
9复位运行AT32F403A MCU，用串口助手观看打印信息，ADC数据每1秒钟转换一次
