ADC抢占组转换多个通道

本文主要介绍如何基于AT32 WorkBench配置ADC的抢占组，转换多个通道，并通过软件读取转换的数据

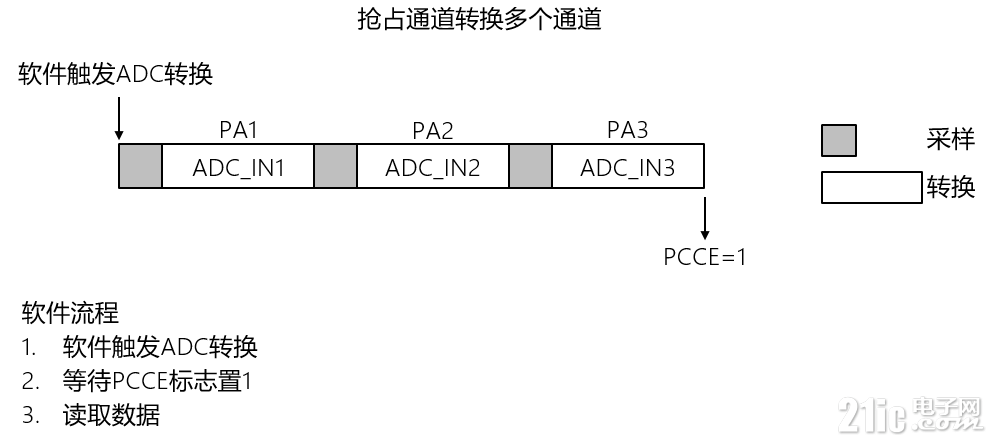

转换时序

硬件环境

• AT-START-F435


软件环境

• AT32 Workbench
• MDK5
• 串口助手


配置步骤

1打开AT32 WorkBench新建AT32F435工程

2配置系统时钟（如果使用默认内部HICK，跳过此步骤2）

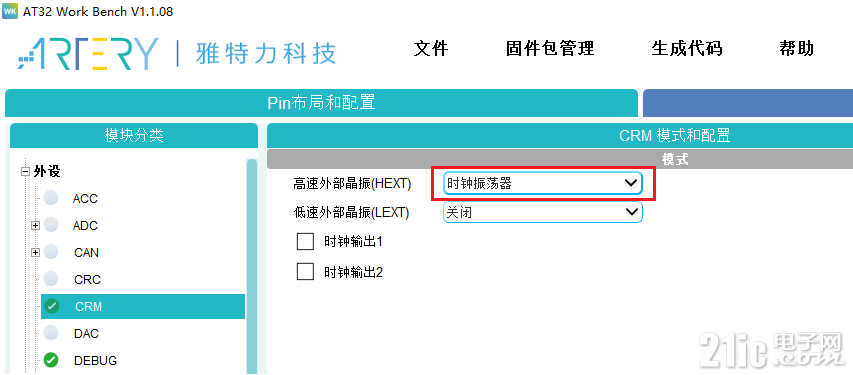

2.1 打开外设CRM配置HEXT为时钟振荡器，如下图

2.2 打开时钟配置

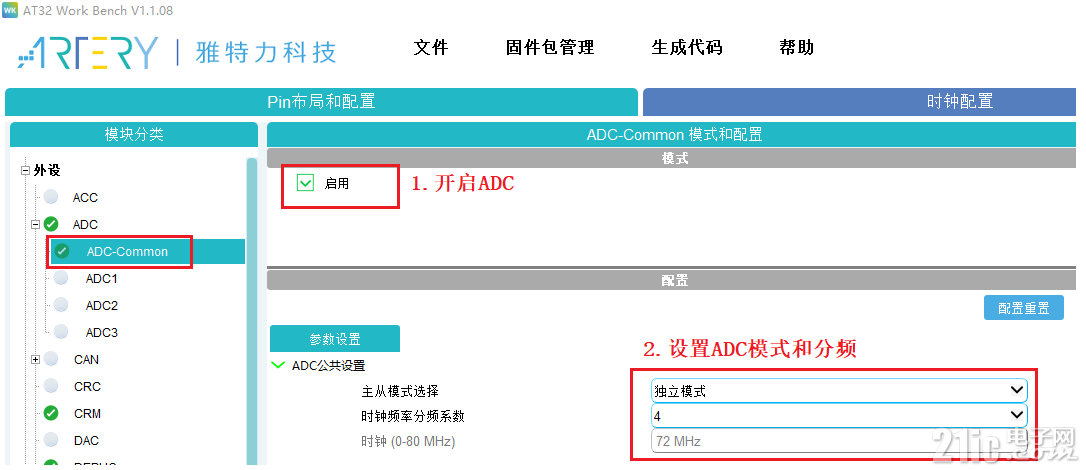

3 配置ADC模式和分频

4配置抢占组转换ADC CH1（PA1引脚）、ADC CH2（PA2引脚）、ADC CH3（PA3引脚）

5配置串口打印

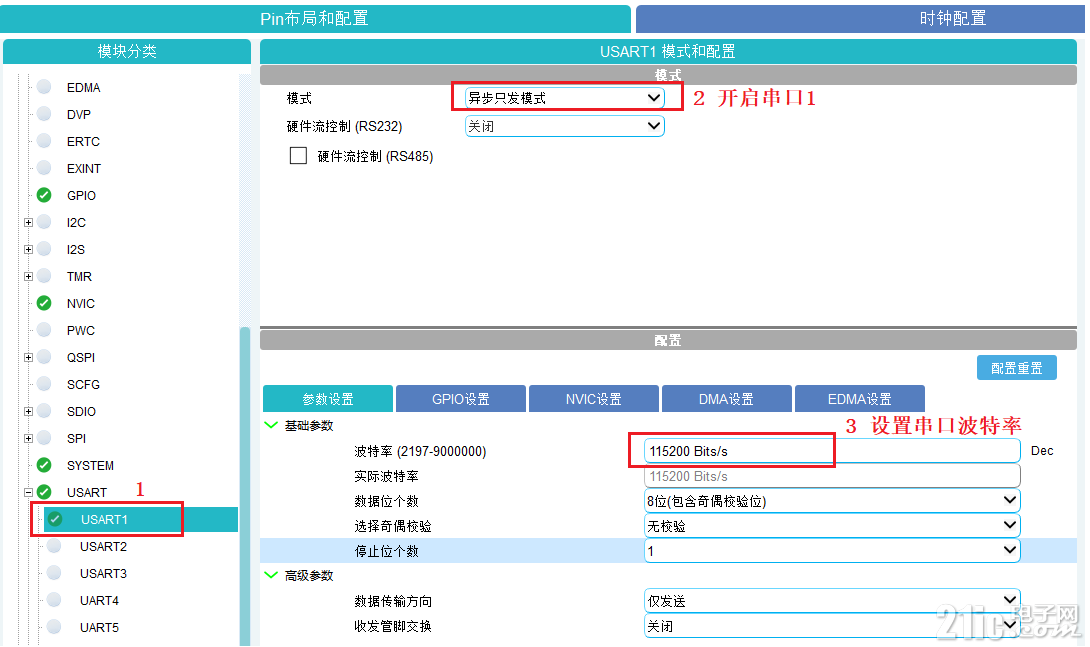

5.1配置USART1

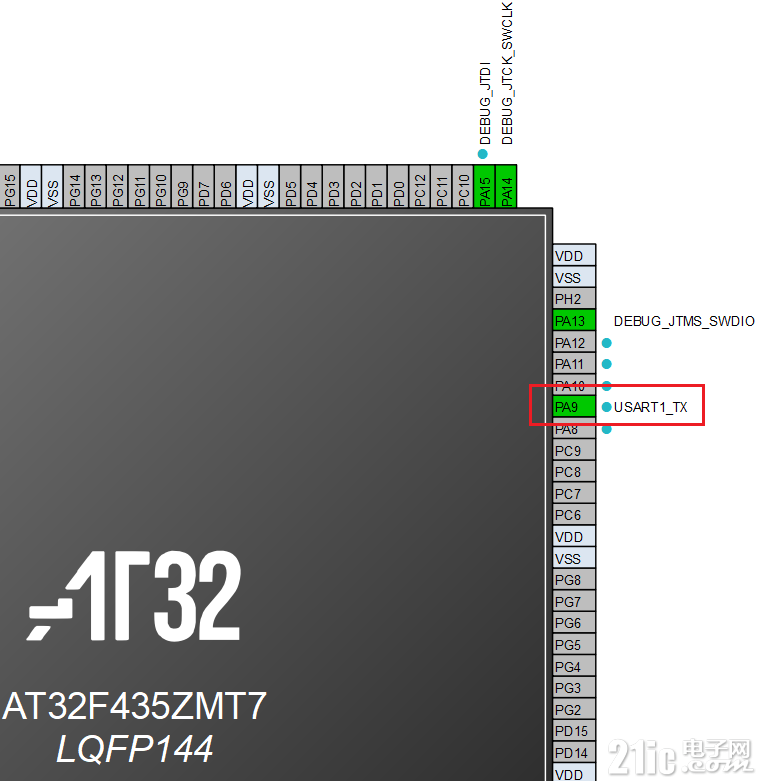

5.2 USART1引脚配置成PA9

5.3 开启串口打印

6点击“生成代码”生成MDK5代码工程

7配置ADC抢占通道转换相关应用代码

main.c的mian函数写法如下， 可以直接替换这部分代码

复制

int main(void)

{

  /* add user code begin 1 */



  /* add user code end 1 */



  /* system clock config. */

  wk_system_clock_config();



  /* config periph clock. */

  wk_periph_clock_config();



  /* nvic config. */

  wk_nvic_config();



  /* timebase config. */

  wk_timebase_init();



  /* usart1 already supports printf. */

  /* init usart1 function. */

  wk_usart1_init();



  /* init adc-common function. */

  wk_adc_common_init();



  /* init adc1 function. */

  wk_adc1_init();



  /* add user code begin 2 */



  /* add user code end 2 */



  while(1)

  {

    /* add user code begin 3 */

    adc_preempt_software_trigger_enable(ADC1, TRUE);



    while(adc_flag_get(ADC1, ADC_PCCE_FLAG) == RESET);

    adc_flag_clear(ADC1, ADC_PCCE_FLAG);



    printf("adc data  pa1:%d  pa2:%d  pa3:%d\r\n", adc_preempt_conversion_data_get(ADC1, ADC_PREEMPT_CHANNEL_1), adc_preempt_conversion_data_get(ADC1, ADC_PREEMPT_CHANNEL_2), adc_preempt_conversion_data_get(ADC1, ADC_PREEMPT_CHANNEL_3));



    wk_delay_ms(1000);

    /* add user code end 3 */

  }

}

8将ADC引脚接以下电压

ADC CH1（PA1引脚）接3.3V

ADC CH2（PA2引脚）接1.6V

ADC CH3（PA3引脚）接0V

9在MDK5上编译，并下载代码到AT32F435 MCU 上

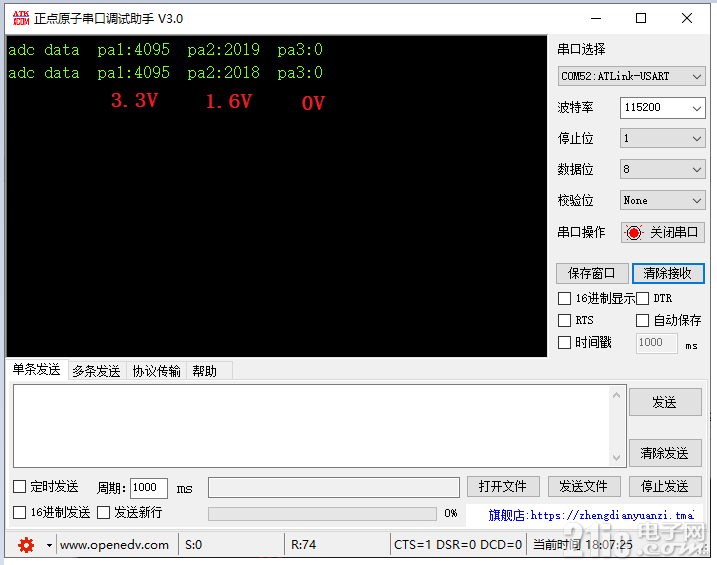

10复位运行AT32F435MCU，用串口助手观看打印信息，ADC数据每1秒钟转换一次
