1、两种供电模式
IEEE802.3af 定义了 Alternative A（1,2,3,6 信号线）和 Alternative B（4,5,7,8 空闲线）两种供电模式；
1）通过数据对供电——模式 A（Alternative A）
“末端跨接法”(End-Span),是在传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率（即1236线序同时走数据和电力）。
PSE 可通过数据对给 PD 供电。由于 DC 和数据频率互不干扰，所以可以在一对线同时传输电流和数据。其实，对双绞线来说可以看作一种 “复用”。可以把 1、2链接形成正（或负）极，把 3、6 链接形成负（或正）极。
2）通过空闲对供电——模式 B（Alternative B）
“中间跨接法”(Mid-Span),使用以太网电缆中没有被使用的空闲线对来传输直流电（即1236线序走数据，4578线序走电力)

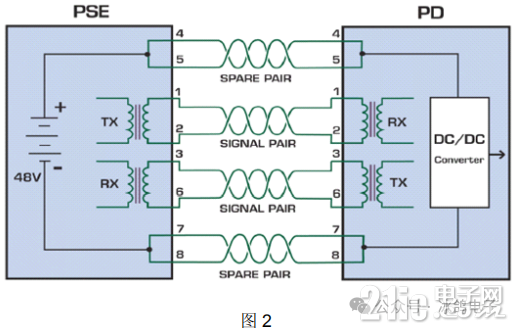

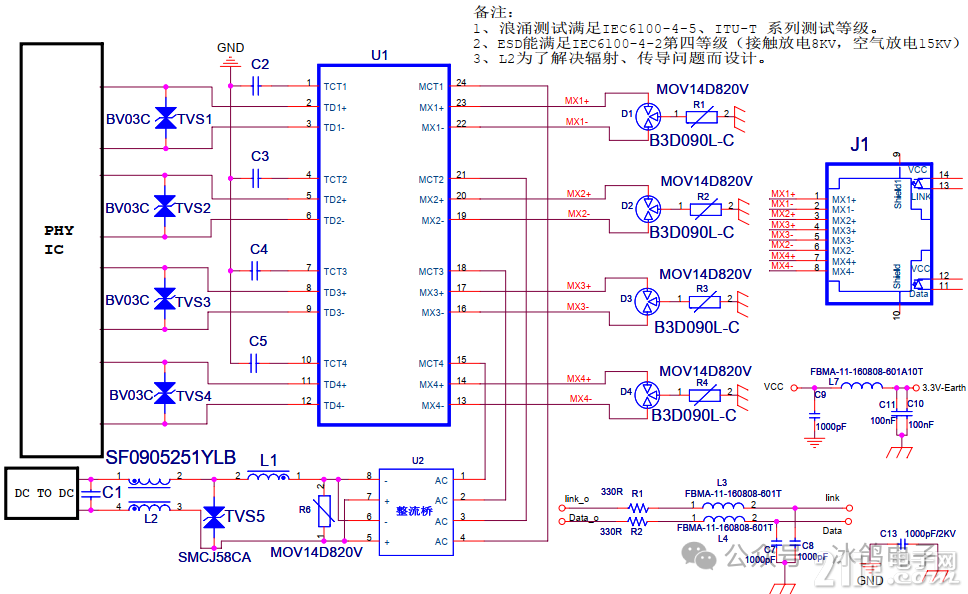

如下图所示，4、5 链接形成正极，7、8 链接形成负极。由 PSE 给 PD 供电。
一般来说，标准 PD 必须支持以上两种供电方式，PSE 只需支持其中一种。
|
