【APM32F402R Micro-EVB】-4-外部中断配置

开发板提供了一个用户按键：


按键KEY1相关的宏定义：

复制

/**

 * [url=home.php?mod=space&uid=247401]@brief[/url] Key1 push-button

 */

#define KEY1_BUTTON_PIN                 GPIO_PIN_1

#define KEY1_BUTTON_GPIO_PORT           GPIOA

#define KEY1_BUTTON_GPIO_CLK            RCM_APB2_PERIPH_GPIOA

#define KEY1_BUTTON_EINT_LINE           EINT_LINE_1

#define KEY1_BUTTON_EINT_PORT_SOURCE    GPIO_PORT_SOURCE_A

#define KEY1_BUTTON_EINT_PIN_SOURCE     GPIO_PIN_SOURCE_1

#define KEY1_BUTTON_EINT_IRQ_NUM        EINT1_IRQn

配置为外部中断模式：

复制

/*!

 * @brief   Board button configuration

 *

 * @param   button: Specifies the button to be configured

 *              This parameter can be one of following parameters:

 *              [url=home.php?mod=space&uid=2817080]@ARG[/url] BUTTON_KEY1: Key1 Push Button

 *              @arg BUTTON_KEY2: Key2 Push Button

 *

 * @param       Button_Mode: Specifies Button mode.

 *              This parameter can be one of following parameters:

 *              @arg BUTTON_MODE_GPIO: Button will be used as simple IO

 *              @arg BUTTON_MODE_EINT: Button will be connected to EINT line

 *                   with interrupt generation capability

 *

 * @retval  None

 */

void BOARD_BUTTON_Config(BOARD_BUTTON_T button, BOARD_BUTTON_MODE_T mode)

{

    GPIO_Config_T GPIO_ConfigStruct = {0U};

    EINT_Config_T EINT_ConfigStruct = {0U};



    /* Enable the BUTTON Clock */

    RCM_EnableAPB2PeriphClock(BUTTON_CLK[button] | RCM_APB2_PERIPH_AFIO);



    /* Configure Button pin as input floating */

    GPIO_ConfigStruct.mode = GPIO_MODE_IN_PU;

    GPIO_ConfigStruct.pin = BUTTON_PIN[button];

    GPIO_Config(BUTTON_PORT[button], &GPIO_ConfigStruct);



    if (mode == BUTTON_MODE_EINT)

    {

        /* Connect Button EINT Line to Button GPIO Pin */

        GPIO_ConfigEINTLine(BUTTON_PORT_SOURCE[button], BUTTON_PIN_SOURCE[button]);



        /* Configure Button EINT line */

        EINT_ConfigStruct.line = BUTTON_EINT_LINE[button];

        EINT_ConfigStruct.mode = EINT_MODE_INTERRUPT;

        EINT_ConfigStruct.trigger = EINT_TRIGGER_FALLING;

        EINT_ConfigStruct.lineCmd = ENABLE;

        EINT_Config(&EINT_ConfigStruct);



        /* Enable and set Button EINT Interrupt to the lowest priority */

        NVIC_EnableIRQRequest(BUTTON_IRQn[button], 0x0F, 0x0F);

    }

}

调用：BOARD_BUTTON_Config(BUTTON_KEY1, BUTTON_MODE_EINT);

中断处理函数：

复制

/*!

 * @brief   This function handles External lines 1 Handler

 *

 * @param   None

 *

 * @retval  None

 *

 */

void EINT1_IRQHandler(void)

{

    if (EINT_ReadIntFlag(EINT_LINE_1))

    {

        BOARD_LED_Toggle(LED3);

        EINT_ClearIntFlag(EINT_LINE_1);

    }

}

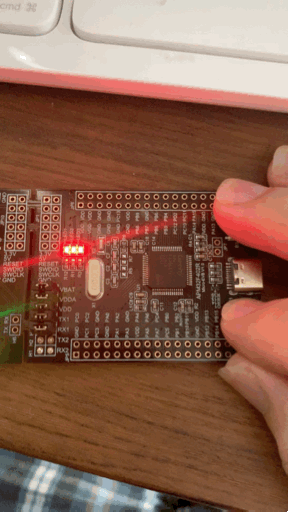

烧录验证：
