Kinetis内部培训资料---- System Integration Module (SIM) 模块

System Integration Module (SIM) 模块培训资料


SIM模块采用粘合逻辑与Kinetis芯片绝大部分模块联系，提供四个主要功能：

• 系统和模块时钟配置；
• 模块配置（模块管脚配置和时钟源选择）；
• 片上系统配置;
• 芯片信息。

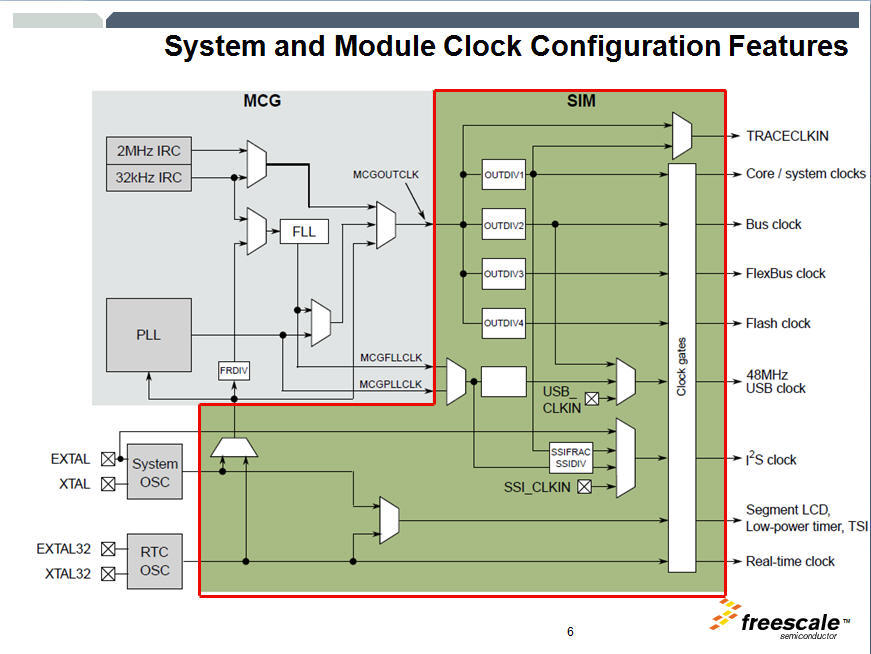

SIM模块系统和模块时钟配置功能包括：

• 配置系统时钟，总线时钟，外部总线时钟和Flash时钟工作频率；
• 控制大部分Kinetis模块时钟选通，可以关闭不用模块时钟降低芯片运行模式下功耗；
• MCG时钟模块时钟源选择，MCG外部参考时钟源来自系统振荡器或RTC振荡器。


SIM模块配置功能包括：

• UART输出管脚驱动能力控制；
• UART输入输出源选择和配置；
• USB电压源模块配置（使能，工作模式）；
• FlexTimer外部时钟，输入捕获，故障源选择；
• ADC模块触发源选择。


SIM模块片上系统配置包括：

• 外部总线安全级别设定（是否允许指令和数据总线访问）；
• 外部复位管脚信号滤波配置。


SIM模块芯片信息包括芯片版本，Kinetis家族类别（K10，K20等），封装形式，128-bit独一无二ID（可以用作客户产品序列号）。

附件是文档形式的System Integration Module (SIM) 模块.pdf
System Integration Module (SIM) 模块.pdf (343.81 KB, 下载次数: 490)

2014-6-9 15:59 上传

点击文件名下载附件

SIM模块很重要，但往往大家都容易忽视，比如：
在操作内部外设模块寄存器前，大家需要先将SIM模块中对应模块时钟（Clock Gate）打开，否则会引起Hard Fault中断。
