GD32学习笔记7 - GD32的时钟

发表于 2014-8-13 16:33

GD32的时钟源主要有以下几种
1.内部8M RC时钟振荡器 HSI
2.内部14M RC时钟振荡器 HSI14
3.内部低速 RC时钟振荡器 LSI
4.外部高速晶体振荡器 HSE
5.外部低速晶体振荡器 LSE
6.锁相环PLL

发表于 2014-8-13 16:37

下面通过官网给的表格来具体分析GD32的时钟

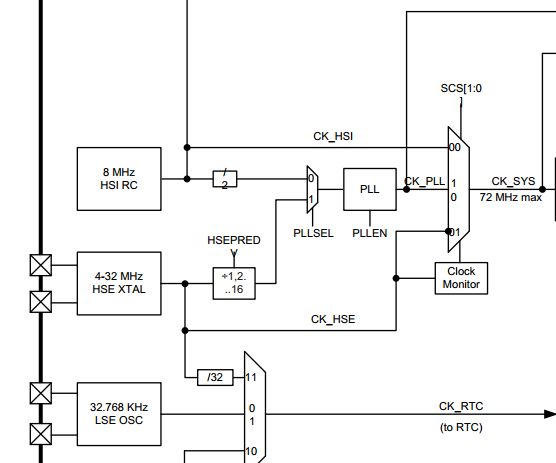

1.系统时钟CK_SYS的时钟源
图像 264.png

发表于 2014-8-13 16:40

本帖最后由 sunmeat 于 2014-8-13 16:44 编辑

系统时钟CK_SYS的时钟源最大为72MHZ，为什么说GD32可以达到108MHZ呢，这个需要好好研究，可由三种时钟源得到
1.HSI
2.HSE
3.PLL
具体的过程可以不讲诉，通过给的库函数直接就可以得到了

发表于 2014-8-13 17:54

本帖最后由 sunmeat 于 2014-8-13 17:55 编辑

2.实时时钟CK_RTC的时钟源为
图像 267.png

发表于 2014-8-13 18:00

本帖最后由 sunmeat 于 2014-8-13 18:07 编辑

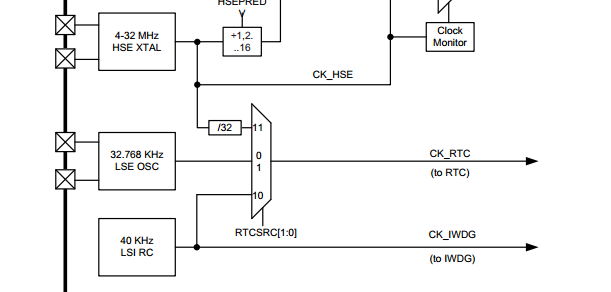

接上图，RTC的时钟源可以选择为
1.LSE
2.LSI
3.HSE/32

发表于 2014-8-13 18:18

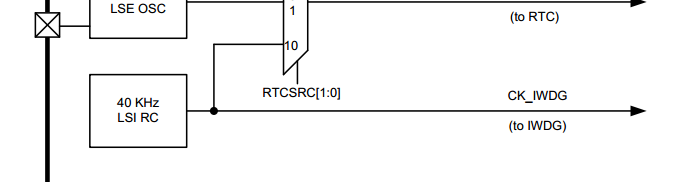

3.看门狗CK_IWDG的时钟源只能选择为 LSI
图像 269.png

发表于 2014-8-13 18:25

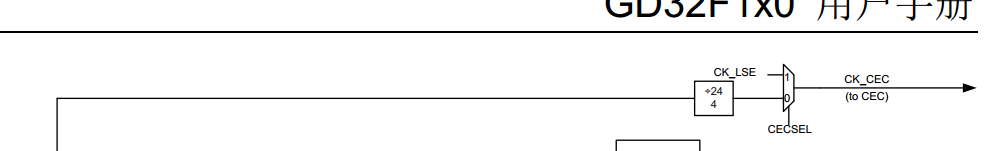

4.消费电子控制CK_CEC时钟源可以选择为
图像 271.png

发表于 2014-8-13 18:25

接上，CEC的时钟源选择为
1.LSE
2.HSI/244

发表于 2014-8-13 18:28

5.USB控制器CK_USB的时钟源选择为 CK_SYS 预分频后的时钟
图像 272.png

发表于 2014-8-13 18:30

6.I2S控制器的时钟为系统时钟CK_SYS的时钟
图像 273.png

发表于 2014-8-13 18:41

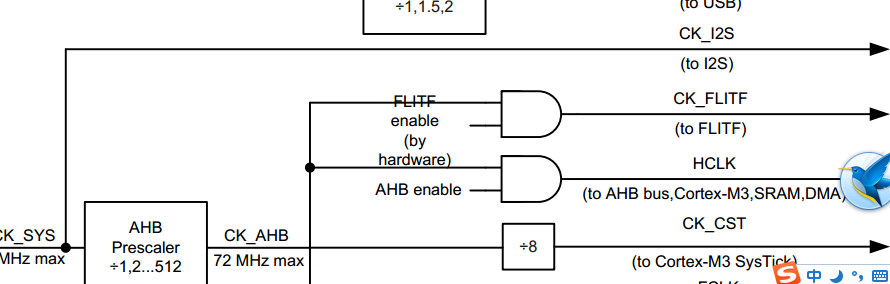

7.CK_FLITF（闪存存储器接口时钟）/SRAM/DMA/HCLK时钟是直接挂在AHB_BUS总线上的，需要经过CK_AHB的预分频
图像 274.png

发表于 2014-8-13 18:47

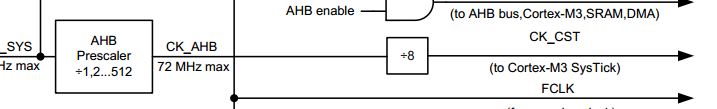

8.SysTick的时钟源为 CK_AHB时钟预分频后/8
图像 275.png

发表于 2014-8-13 20:19

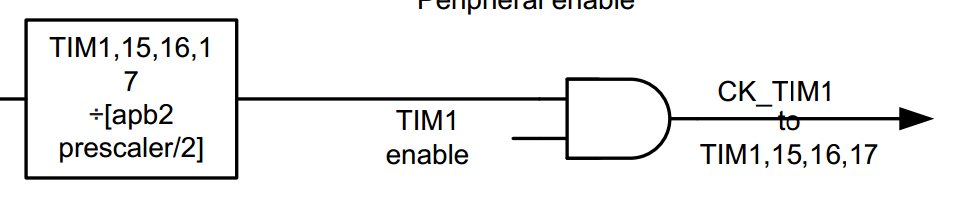

10.TM1,15,16,17的时钟为 CK_AHP/APB2预分频/2

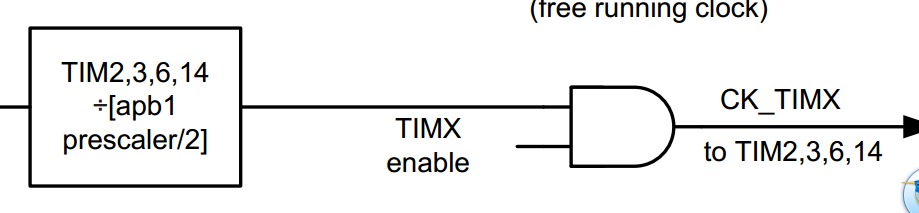

TM2,3,6,14的时钟为 CK_AHP/APB1预分频/2
图像 280.png

发表于 2014-8-17 09:02

11.ADC的时钟源
图像 290.png

发表于 2014-8-17 09:04

学习学习，谢谢分享

发表于 2014-8-17 09:04

由上图可以看出，ADC的时钟源可以有三种
1.AHB的时钟分频后，再由ADC分频

发表于 2014-8-17 09:04

2.APB时钟分频后，再由ADC分频

发表于 2014-8-17 09:05

3.HSI，并且ADC的频率最大为14MHZ

发表于 2014-8-17 09:06

12.UART的时钟
图像 291.png

发表于 2014-8-17 09:07

由上图可以看出，UART的时钟源可以设置为下列四种
1.HSI
2.LSE
3.SYS
4.AHB
